Розводка опалення: як все влаштовано

Який буває розводка труб опалення в багатоквартирному будинку? Що таке верхня розводка опалення і чим вона відрізняється від нижньої? Які розміри труб використовуються? Що таке елеватор? Спробуємо відповісти на ці питання.

Термінологія

Спочатку, щоб уникнути плутанини визначимося з термінами.

• Елеваторний, або тепловий вузол - місце, де зосереджено управління опалювальною системою і гарячим водопостачанням будинку або його частини.

Крім того: елеваторний вузол призводить температуру і тиск теплоносія до оптимальних для роботи опалювальної системи показників. Так, перепад між прямого та зворотного нитками траси досягає 4 кгс / см2; в той же час для циркуляції води через батареї цілком достатньо перепаду в 0,2 кгс / см2.

• водоструминний елеватор - основний елемент елеваторного вузла, камера змішання, в якій більш гаряча вода з подачі змішується з залучається до повторну циркуляцію водою обратки.
• підсос - труба, що з'єднує подачу і обратку в елеваторній вузлі. Через неї більш холодна вода зворотного трубопроводу надходить на повторний цикл циркуляції.
• розлив (Лежневка) - горизонтальна труба, що подає теплоносій від елеваторного вузла до стояків.
• стояки - вертикальні ділянки системи опалення, що подають воду безпосередньо до опалювальних приладів.
• підводки - труби, що з'єднують стояк з батареєю.

Отже, які схеми розводки систем опалення можуть використовуватися в багатоквартирних будинках? Які елементи вони включають?

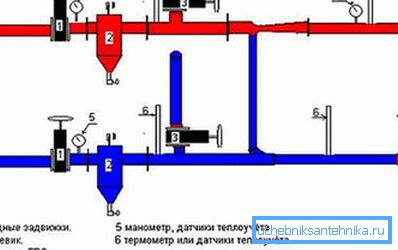

елеваторний вузол

Мінімальний джентльменський набір для найпростішого елеваторного вузла складається з:

1. Пари вхідних засувок - на прямому та зворотному нитках.
2. Грязьовика на подачі і, рідше, на звороті.
3. Власне елеватора з підсмоктуванням і соплом.
4. Будинкових засувок, відтинають домову систему опалення.
5. Пари скидів, що дозволяють повністю осушити систему.
6. Контрольних вентилів для виміру тиску і температури.

Опціонально можуть бути присутніми:

1. Врізки гарячого водопостачання (по одній або по дві на кожну нитку). У другому випадку для забезпечення постійної циркуляції через контур ГВП фланець між врізками на кожній нитці комплектується підпірної шайбою.

1. Врізки окремих споживачів (торгових кіосків, магазинів і т.д.). Тут шайбіруется сама врізка на фланці перед запірною арматурою; шайба обмежує витрата води через окремий контур.

розливу

Залежно від їх розташування виділяють дві схеми розводки опалення.

Нижній

Нижній розлив, або система опалення з нижнім розведенням використовується в більшості сучасних будівель. І подає, і зворотний розливу знаходяться в підвалі. Стояки з'єднуються попарно перемичками, розміщеними в квартирі верхнього поверху або на горищі; у верхній точці кожної перемички присутній воздушнік (кран Маєвського).

Кожен стояк є перемичку між розливу. Неминучий дисбаланс між ближніми до елеваторного вузла та далекими від нього стояками компенсується різницею в розмірах і прохідності труб. Наведемо типові значення ДУ для контуру опалення, обслуговуючого під'їзд в сучасному десятиповерховому будинку.

Які переваги дає нижня розводка труб опалення?

• Вся запірна арматура на парних стояках зосереджена в одному місці. Для відключення не потрібно підніматися на горище.

• Скидання теплоносія в технічний підвал при ремонті не представляє ніяких проблем.

Втім: нерідко підвали використовуються під складські або підсобні приміщення магазинів. У цьому випадку про якесь перевагу говорити, самі розумієте, не доводиться: скидати стояки доведеться через шланг в каналізацію.

Головний недолік, яким володіє нижня розводка систем опалення - трудомісткість їх запуску після скидання. Щоб циркуляція почалася через все стояки, потрібно стравлювати повітря. Тим часом не всі жителі верхніх квартир вміють це робити; не варто забувати і про порожні приміщення.

верхній

Верхній розлив, або опалення з верхнім розведенням подачі цілком передбачувано відрізняється тим, що подає нитка розливу винесена на горище. Обратка залишається в підвалі. Кожен стояк є окремий, незалежний від інших стояків елемент.

На горищі, крім розливу подачі, в цьому випадку виявляються:

1. Відсікаючі стояки від подачі вентиля.
2. Заглушки для їх скидання (точніше, для підсосу повітря, необхідного, щоб повністю осушити групу опалювальних приладів).
3. Розширювальний бак. Незважаючи на назву, він не компенсує збільшення обсягу теплоносія при нагріванні (система адже не автономна, а підключена до теплотрасі). Бак, розташований у верхній точці подає розливу, прокладеного з мінімальним ухилом, служить для збору повітря, який видаляється звідти через скидний вентиль.

Така схема розводки системи опалення масово застосовувалася приблизно до 80-х років минулого століття.

Як вона виглядає на тлі нижнього розливу?

• Основна проблема тут - трудомісткість скидання запуску окремого стояка. Для повного його осушення необхідно:

• Перекрити вентиль на горищі.
• Перекрити вентиль в підвалі і викрутити заглушку.
• Викрутити заглушку на горищі.

Цікаво: цілим будинком система опалення з верхньою розводкою подачі скидається і запускається куди простіше, особливо якщо скидання від розширювального бака опалення виведений в елеваторний вузол. На жаль: скидання будинку пов'язаний з втратою великої кількості теплоносія, що небажано з точки зору економії теплової енергії.

• Головна перевага верхнього розливу - саме в тому, що запуск гранично простий і не залежить від мешканців будинку. Достатньо лише повільно (щоб уникнути гідроудару) відкрити будинкові засувки на подачі і обратки, після чого залишається лише скинути повітря з розширювального бака.

стояки

Розведення теплоносія по опалювальних приладів в приватному будинку може бути горизонтальної та вертикальної (стоячной). У багатоквартирних будинках на різних ділянках ці схеми є сусідами: якщо розлив завжди є горизонтальну розводку, то стояк - розводка вертикальна.

Що корисно знати про стояках в багатоквартирному будинку?

• Ні на одному поверсі, крім верхнього в будинку з нижнім розливом, врізки радіаторів не повинні замикати між собою парні стояки. Якщо врізати опалювальний прилад між подає і зворотним стояками на п'ятому поверсі десятиповерхового будинку, мешканці верхніх поверхів будуть мерзнути: циркуляція вище врізки практично зупиниться.
• У будинках нових проектів один з парних стояків нерідко робиться холостим (тобто не підключається до батарей). Схема розведення опалення з холостими стояками дозволяє перепускати парні стояки з підвалу, без участі мешканців. Достатньо лише встановити на холостий нитці Скидач замість заглушки і перегнати її на скидання: повітряна пробка повністю вилетить на фронті води.
• У сталінках на один стояк паралельно, без переходу діаметру нерідко підключається два радіатора. При цьому сам стояк служить перемичкою між їх підводками. така

розводка системи опалення цілком працездатна, але лише при великому (ДУ25) діаметрі підводок.

Практичне наслідок: якщо ви своїми руками хочете замінити внутриквартирную розводку, або використовуйте труби для опалення того ж діаметру, або дросселирующие перемичку. Інструкція пов'язана з тим, що при діаметрі перемички 25 мм і підводках з умовним проходом 15-20 батареї будуть просто-напросто холодними.

Горизонтальна внутрішньоквартирна розводка

У багатьох новобудовах можна зустріти порівняно екзотичну схему: в квартиру заходять відводи від стояків, що дозволяють розвести опалювальні прилади під довільну планування. При цьому діаметр стояків і відводів підбирається так, що горизонтальний контур у вашій квартирі не садить параметри опалення в квартирах вище або нижче.

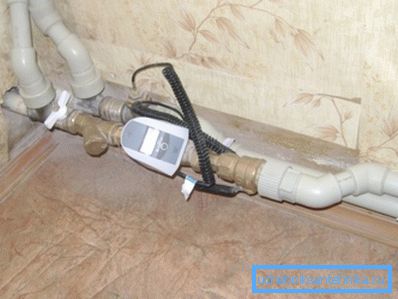

Крім довільного планування, горизонтальний контур з одним входом і виходом дозволяє налагодити облік теплової енергії. У міру того, як ціна опалення квадратного метра збільшується, установка лічильників робиться все більш актуальною.

Як правильно зробити розводку опалення в горизонтальному контурі окремо взятої квартири?

На скромну думку автора, найбільш розумним буде адаптувати до цієї ситуації Ленінградку, або барачного схему розводки.

• По периметру квартири прокладається нерозривне кільце розміром ДУ25. Під дверними отворами воно топиться в стяжку або прокладається під настильним підлогою.
• Опалювальні прилади врізаються паралельно кільцю, не пориваючи його. Розмір підводок - ДУ20. Схема підключення окремого радіатора - нижня або діагональна.
• Кожен радіатор комплектується воздушником в одній з верхніх пробок. Опціонально можуть бути встановлені дроселі або термоголовки і відтинають вентиля на підводках.

висновок

Сподіваємося, що наші рекомендації виявляться корисними читачеві. Додаткову інформацію про те, як може бути реалізована розводка опалення в квартирі, запропонує прикріплене відео. Успіхів!
