Саморобні котли опалення: як вибрати конструкцію агрегату і

У заміському будинку нерідко є актуальною проблема його опалення в холодний період року. Звичайні печі на вугіллі або дровах не надто ефективні: у них нераціональні витрати палива, багато часу йде на видалення сажі і золи, в приміщеннях виникають перепад температури. Прекрасним рішенням озвученої проблеми стане опалювальний котел.

Такі агрегати більш сучасні і ефективні, ніж печі. При достатній потужності пристрій зможе обігріти не тільки житловий будинок, але і виробниче, комерційне будівництво. При бажанні, подібний агрегат можна зробити своїми руками.

Як працює котел для опалення

Всі котли опалення влаштовані за одним принципом - прогорають паливо віддає теплову енергію теплообміннику. Той зігріває носій тепла - воду, масло, антифриз (читайте також статтю Розрахунок радіаторів опалення: потреба в тепловій енергії і кількість секцій).

Для ефективності агрегату важливі два показники.

1. Рівень прогорання палива. Коли при недостатній подачі кисню з відходами горіння видаляються пари рідкого палива або піролізний газ, а вони можуть віддати ще багато енергії при згорянні, значить, саморобний опалювальний котел треба доопрацювати.
2. пристрій теплообмінника. Чим більше площа контакту топкової камери і водяного бака, тим більше теплової енергії за певний час передається від пального теплоносія.

Зверніть увагу! Виходячи з цього, температура відходів горіння повинна бути якомога нижче. З падінням цього показника у котла зростає ККД. Крім цього, чим менше температура в димоході, тим він буде довговічніше, а експлуатація агрегату безпечніше.

Вибір конструкції пристрою

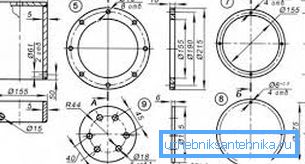

Коли складаються креслення саморобних котлів опалення, на їх зовнішність і схему роботи впливають доступність матеріалів і того чи іншого типу палива в вашому регіоні.

1. доступність матеріалів. Жаростійкий сталь більше підходить для опалювальних агрегатів, ніж звичайна нержавіюча сталь. Але використовується частіше остання. Справа в легкодоступності матеріалу, та й ціна у нього менше.
2. можливість обробки. Литий чавунний котел не зробиш в домашніх умовах.

Тому, коли робляться саморобні твердопаливні котли, то найбільш поширеним матеріалом для них є листовий метал.

1. Товщина стали повинна бути 4/5 мм. Обробляти її можна болгаркою, газо- або електрозварюванням.
2. Пристрій агрегату залежно від виду обраного палива.
3. На конструкцію впливає і метод циркуляції води в контурі.
4. Інструкція зауважує, з тим, щоб нагрівання води забезпечило циркуляцію за допомогою природної конвекції, необхідна значна висота бака і велике перетин патрубків, а також опалювальних контурів. Чим менше їх діаметр, тим більше гідравлічний опір і нижче швидкість циркуляції.
5. Якщо поставити насос, він збільшить швидкість течії води, тим самим дозволить зробити перетин труб і висоту бака менше.

Коли монтуються саморобні опалювальні котли для дому, варто запам'ятати кілька рекомендацій.

1. Контури опалення та патрубки агрегату краще зробити з труб перетином не менше 32 мм.
2. Так як при відключенні насоса швидкість потоку теплоносія зменшується, температура його зростає. Тому опалювальний контур слід зробити з оцинкованих труб. Аналоги із пластику (він має низьку стійкість до високих температур), навіть армованого, краще не застосовувати.

типи агрегатів

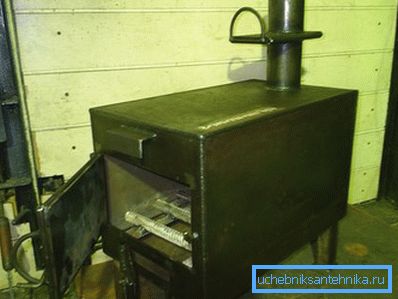

Найбільш поширені дров'яні котли.

дров'яні агрегати

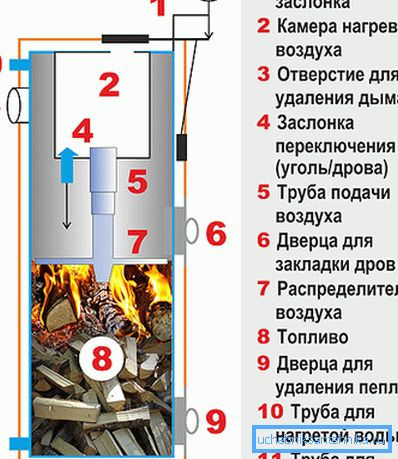

1. Найпростіший саморобний дров'яної котел опалення має вигляд двох циліндрів, менший з яких розташований всередині більшого.
2. Внутрішня конструкція є топкою, а зовнішня водяним баком.
3. Щоб мінімізувати зварювальні роботи, можна в якості корпусу агрегату використовувати товстостінну трубу великого перетину.

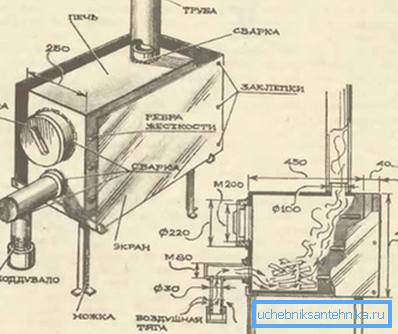

4. Саморобний котел опалення на дровах може мати різні розміри і форми, виходячи з наявності у вас тих чи інших матеріалів. Так, можна зварену прямокутну топку змонтувати всередині циліндричного бака для води. Як варіант - розташувати в топці змійовик або теплообмінник з ряду розташованих поздовжньо або поперечно труб.
5. Дров'яні котли можна топити на твердому паливі будь-якого типу. Для них підійдуть вугілля, пелети, звичайні дрова, брикети з сухого торфу та ін.

Основним недоліком таких пристроїв є їх низький ККД.

піролізні аналоги

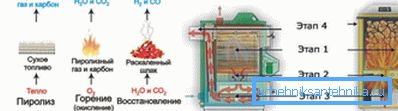

1. В таких котлах, при температурах в 200/800 ° і обмеженою подачі кисню, деревина при горінні виділяє тепло і перетворюється в піролізний газ і деревне кокс. Далі до розігрітому газу подмешивается повітря, що викликає запалення речовини з виділенням великого об'єму теплової енергії.
2. Підсумком цього служить високий ККД пристроїв, що досягає 92%. На одній порції палива агрегат може працювати 10/12 годин. Звичайний саморобний твердопаливний котел має показник в 4 години.
3. Паливо в агрегаті прогорає з мінімальним обсягом відходів. Горіння ж газу можна регулювати за допомогою автоматики.

Зверніть увагу! При роздільному прогорании газоподібної і твердої фракції палива збільшуються вимоги до вологості дров. При величині більше 30% газ з великим об'ємом парів води горить неважливо.

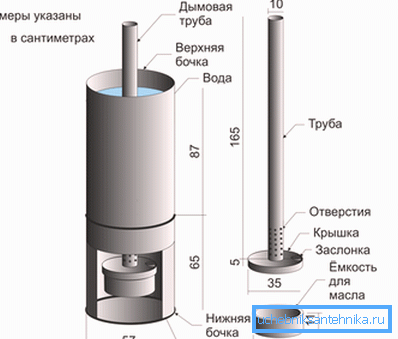

Агрегати на відпрацьованому маслі

Цікаві котли на відпрацюванні. Вони випаровують масло перед тим, як воно згорить. Коли агрегат досягає робочих температур, що капає в розігрітий піддон відпрацювання моментально перетворюється в газ, який при прогорании нагріває теплообмінник.

Як паливо в таких агрегатах можна використовувати і солярку.

Електричне обладнання

Саморобний електрокотел для опалення дуже простий по конструкції. Усередині труби великого перерізу розташовують ТЕН. Знизу до корпусу приварюють патрубок обратки, зверху монтується подача.

Слід врахувати, що електрокотли, мають потужність понад 7 КВт, заборонено підключати до мережі на до 220 вольт.

Напруга ж на 380 є не скрізь.

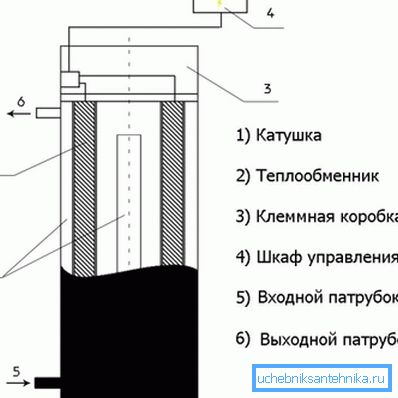

1. Більш складний саморобний індукційний котел опалення.

1. Найбільш проста його конструкція складається з товстостінної труби з пластика. Навколо неї в 100 витків обмотаний емальований провід.
2. Він підключений до зварювального инвертору, що має силу струму (на виході) 15 А.
3. Всередину корпусу поміщені нагріваються вихровим струмом елементи - обрізки сталевого прута або товстого дроту.
4. Знизу до корпусу приєднана обратка, зверху - подача.
5. Контур наповнюється теплоносієм, і агрегат підключається до живлення.
6. Насос такому пристрою не потрібно. Циркуляцію забезпечує конвекція розігрітій води.

висновок

Опалювальні котли можна робити самостійно. Такі пристрої набагато ефективніше печей і дозволяють збільшувати продуктивність опалювальної системи (див.також статтю Самотечная система опалення: особливості пристрою).

Відео в статті містить ще чимало цікавого.
