Саморобний радіатор: актуальні методи виготовлення та

Незважаючи на те, що ціна сучасної опалювальної батареї не так вже й велика, можна обійтися без покупки таких приладів, адже з їх складанням можна впоратися самостійно.

У цій статті ми розповімо про те, як і з застосуванням яких матеріалів можуть бути виготовлені саморобні батареї, які за ступенем енергоефективності практично не поступатимуться заводським аналогам.

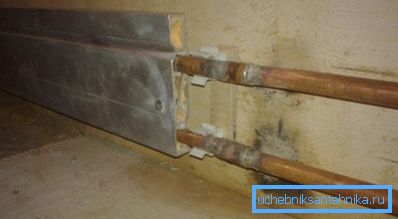

«Теплий плінтус» з мідних труб

Оцінка своїх можливостей

Зрозуміло, що саморобний масляний радіатор зібрати зможе далеко не кожна людина, так подібна конструкція складна, але ось виготовити пристрій, за яким, як теплоносій, буде циркулювати вода не так вже й складно.

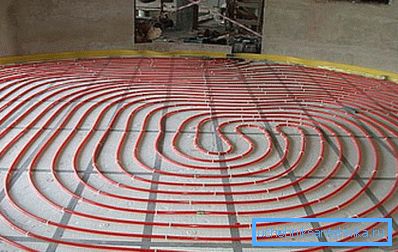

«Тепла підлога» - різновид радіаторів

За принципом дії саморобний опалювальні прилади також не відрізняються від заводських аналогів, проте встановлювати ці вироби в централізованих системах з високим тиском не рекомендується.

Регістр опалення - основа саморобних конструкцій

Саморобні радіатори опалення з труб - це найбільш поширена різновид опалювальних приладів, виготовлених своїми руками. І це не дивно, так як спаяти герметичну систему з труби на порядок простіше, ніж виготовити опалювальний прилад за заводськими технологіями.

Вироби, зібрані на основі одиничної труби або комбінації труб, називаються регістром. Регістр є герметичною системою, по якій циркулює той чи інший теплоносій. Енергоефективність регістра визначається діаметром і конфігурацією труб, а також матеріалом, з якого вони виготовлені.

Практика складання радіаторів своїми руками показує, що найбільш доцільним рішенням є застосування гладкостінних сталевих труб з внутрішнім діаметром поперечного перерізу 32 - 200 мм. Для того щоб домогтися максимальної площі теплообмінної поверхні при збереженні компактних типорозмірів, влаштуванню надається форма змійовика або ж регістр виготовляється секційним.

Вибір сталевих труб для проведення монтажних робіт невипадковий, оскільки їх просто варити побутовими зварювальними апаратами.

Порада: Для того щоб виготовити регістр зовсім необов'язково відправлятися на металобазу для придбання нових труб. Адже для виконання запланованих робіт можна використовувати старі труби, які не мають видимих ​​дефектів, викликаних механічними деформаціями або корозією.

Конфігурація саморобних пристроїв

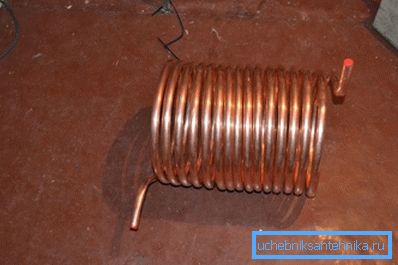

Змійовик з мідної трубки

Саморобні радіатори опалення з міді або сталі можуть бути виконані в двох конструктивних варіантах:

  • Секційні регістри, що складаються з прямих труб великого діаметру з герметичними заглушками на торцях, з'єднаних трубками з меншим діаметром поперечного перерізу.
  • Змієвикові регістри з S-подібною формою або більш складною конфігурацією.

Важливо: Для оптимальної тепловіддачі, конфігурація змієвидного регістра повинна мати відстань між сусідніми трубами на 5 см більше, ніж їх діаметр.

Розглянемо докладніше конструкційні особливості перерахованих конфігурацій:

  • Секційний регістр представляє собою кілька труб, розташованих горизонтально.

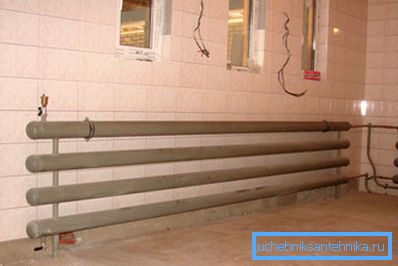

На фото секційний регістр

Для циркуляції теплоносія горизонтальні елементи регістра з'єднані між собою трубами меншого діаметру. В результаті, теплоносій починає рух по верхній трубі, доходячи до з'єднувального патрубка, за яким перетікає в нижчерозташованими секцію і так далі.

У заводському виконанні такі конструкції виготовляються для опалення під'їздів та інших допоміжних приміщень, де естетика зовнішнього вигляду приладу не так вже й важлива.

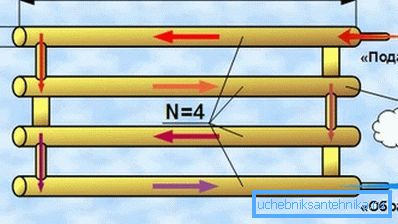

Принцип дії секційного регістра

Вхідні і вихідні патрубки робляться різьбовими. У деяких випадках, для прискорення монтажних робіт, патрубки просто приварюються наглухо.

Розташування перехідних патрубків вибирається якомога ближче до торця секції. Це робиться для кращої циркуляції теплоносія і для забезпечення більшої міцності збірної конструкції.

Оптимальними матеріалами для самостійної збірки секційних регістрів є труби з оцинкованої сталі з внутрішнім діаметром 76-160 мм. Варити конструкцію слід з тим розрахунком щоб герметичність швів зберігалася при робочому тиску до 13 атм.

Важливо: Оптимальною конфігурацією регістра є та конструкція, в якій налічується не більше 3 горизонтальних секцій. Зайве нагромадження секцій призведе до зниження ефективності циркуляції нагрітого повітря всередині приміщення.

  • Змієвикові регістри конструкційно подібні з селекційним аналогом. Основна відмінність полягає в тому, що функцію перемички тут виконує вигин основної труби.

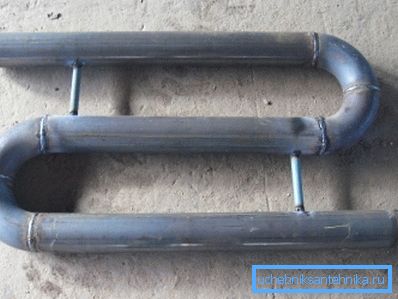

Змійовик, зварений із сталевої труби і фасонних виробів

Істотним недоліком змієвикових конструкцій є складність самостійної збірки, так як гнути труби великого діаметра складно і тому доводиться варити по два коліна на кожному вигині.

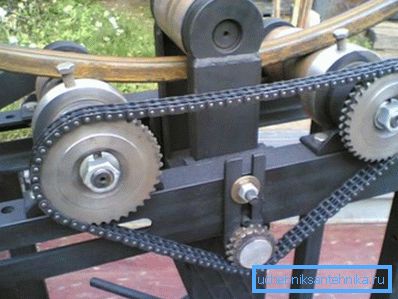

Щоб виготовити саморобні радіатори опалення з профільної труби потрібно гибочний верстат

У підсумку, зварена конструкція ускладнюється за рахунок великої кількості швів що може негативно позначитися на довговічності і герметичності регістра.

Проте S-подібна конфігурація регістрів на порядок ефективніше горизонтальних секцій, так як в нагріванні повітря в приміщенні бере участь як горизонтальна, так і вертикальна частина радіатора. Більш того, за допомогою постійного діаметра в змієвикових радіаторах гідравлічний опір значно нижче, ніж в секційних аналогах.

вибір матеріалів

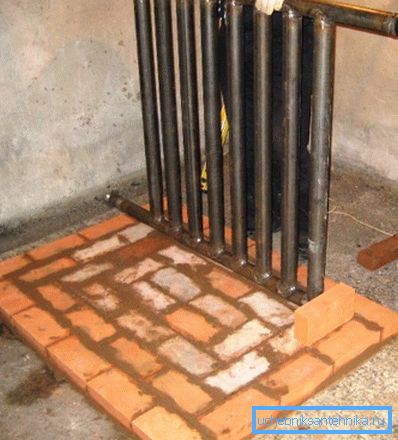

Саморобний екземпляр з вертикальними секціями

Тривалість експлуатаційного ресурсу, тепловіддача і нарешті, ціна саморобного радіатора багато в чому залежить від коректності підбору виробничих матеріалів.

Вибір виробничих матеріалів здійснюється відповідно до такими критеріями як простота механічної обробки, простота і якості зварювання, стійкість до корозійних процесорам і ціна. Крім того, якщо радіатор збирається для подальшої експлуатації у ванній кімнаті, в якості рушникосушки, труба повинна непогано виглядати.

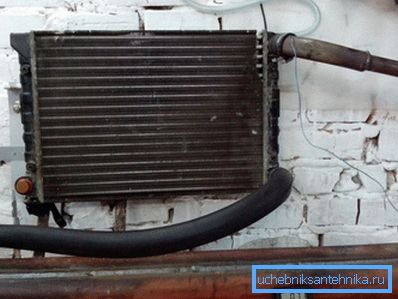

Саморобний обігрівач для гаража з радіатора автомобіля

Висновок можна зробити такий:

  • При складанні опалювальних приладів для експлуатації та в під'їздах, гаражах та інших підсобних приміщеннях, доцільно використовувати гладкостінні труби зі звичайної конструкційної сталі марки Ст-3. Товщина стінки повинна складати 2 мм, як для міцності всієї конструкції, так і для кращої якості зварного шва.
  • Для складання рушникосушки доцільно купувати дорожчі труби з нержавіючої сталі AISI 304 (паспортне позначення 08Х17М10). У підсумку, готовий змійовик, за умови якісного складання, буде відмінно виглядати за рахунок блискучої поверхні і при цьому прослужить на порядок довше, ніж аналог, зібраний з чермета за рахунок більшої корозіестойкості.

Інструкція збірки радіатора також залежить від типу використовуваних матеріалів. Наприклад, труби зі звичайної конструкційної сталі варяться звичайними електродами. Для складання конструкцій з нержавіючої сталі краще використовувати зварювання аргоном, так як застосування звичайних електродів не дозволить отримати акуратний і зовні привабливий шов.

висновок

Отже, ми з'ясували, які різновиди саморобних радіаторів можна зібрати своїми руками. Крім того, ми дізналися з використанням яких матеріалів повинна виконуватися складання. Справа за малим, залишилося придбати необхідні матеріали і зібрати опалювальний прилад своїми руками.

Залишилися питання, які потребують додаткових пояснень? У такому випадку рекомендуємо подивитися відео в цій статті.
