Самотечная система опалення: особливості пристрою

Самотечная система опалення відмінно підходить для реалізації в невеликих приватних будинках. Її робота заснована на циркуляції гарячої та холодної води в трубах за рахунок різниці температур і не вимагає установки додаткового насосного обладнання.

Щоб весь процес відбувався точно і без збоїв, повинні виконуватися деякі умови, які ми і розглянемо в даній статті.

Принципи роботи

Можна виділити кілька етапів, які виконує вода функціонуючого опалення:

• Нагрівається в казані і починає сходити в найвищу позначку системи. Це обумовлено елементарними законами фізики, в яких описується, що нагріте речовина легше холодного.
• Потім, починаючи охолоджуватися, опускається в радіатори, розподіляючи тепло по всьому приміщенню.
• Повністю остигаючи, рідина зливається по похилих трубах в приточное отвір котла, після чого цикл повторюється.

монтаж

Незважаючи на гадану простоту свого функціонування, самопливне опалення вимагає виконання певних умов для своєї повноцінної роботи:

вимоги

1. Для того щоб швидкість руху теплоносія по трубах відповідала необхідним нормам повинна дотримуватися різницю температур на виході і вході котла не менше 25 градусів Цельсія. Тобто, чим більше радіатори в кімнатах віддають тепла, тим швидше рухається вода в системі.
2. Рівень гріючої частини нагрівального приладу повинен перебувати нижче рівня центральної осі розташованих в будинку радіаторів, щоб остигає рідина могла безперешкодно стікати до припливному отвору котла.

Порада: котел рекомендується встановлювати в приямку або в підвалі. Це дозволить забезпечити притоку остигнула рідини достатню інтенсивність.

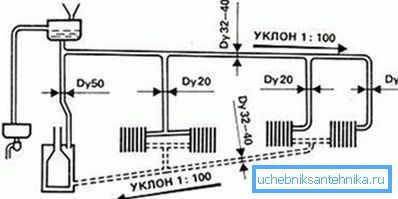

1. Середній ухил руху теплоносія повинен дотримуватися 1: 100.

1. Відстань від нагрівального приладу до найближчого радіатора не повинен перевищувати тридцяти метрів, що обумовлено наявністю опору руху рідини.

Порада: для впевненої роботи системи опалення рекомендується дотримуватися відстань до розташування радіаторів в п'ятнадцять метрів. Це гарантує успішне подолання гідравлічного опору труб з будь-якого матеріалу.

1. Додатковою умовою для компенсації гідравлічного опору є дотримання мінімальних норм діаметрів використовуваних труб. Інструкція оптимальних розмірів для різних ділянок виглядає так:

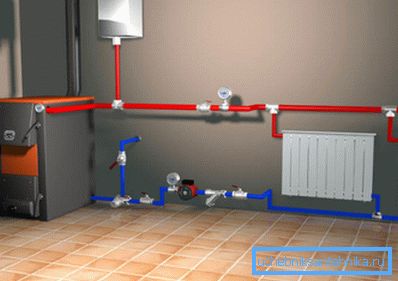

1. Вся конструкція повинна обов'язково бути заповнена рідиною. Для контролю її рівня в найвищій точці системи встановлюється спеціальний бак, який містить необхідний резерв води. Також до його верхньої частини підключається стічна труба, що дозволяє скидати надлишок теплоносія в разі його перегріву і надмірного розширення в каналізацію.

Популярні схеми

Своїми руками обладнати систему опалення з самопливним рухом теплоносія непросто. Для цього необхідно враховувати безліч конструкційних особливостей вашого будинку і інших важливих чинників (читайте також статтю Газове опалення в квартирі: як стати незалежною від комунальних служб).

Порада: якщо у вас є найменші сумніви у власних силах, то краще зверніться до професіоналів, так як ціна допущеної при монтажі конструкції помилки виявиться набагато вищою, ніж вартість їх роботи.

Самопливні системи опалення можуть мати такі схеми реалізації:

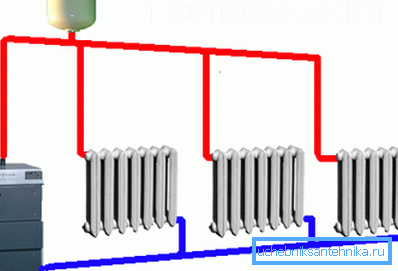

1. Найбільш поширеною і простий в своєму виконанні є конструкція, що припускає розміщення каналу подачі вгорі приміщення, а обратки - внизу.

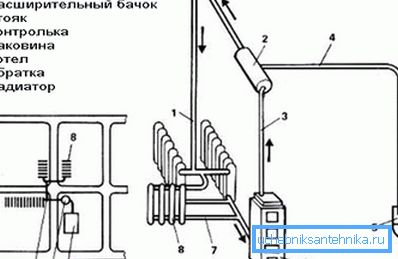

1. Якщо ж на рівні підлоги є велика кількість перешкод, то труби, які повертають остигнула рідина, розміщуються недалеко від трубопроводу, що подає.

1. Для місцевості, не схильною до сильних морозів, може підійти наступне розташування елементів системи обігріву:

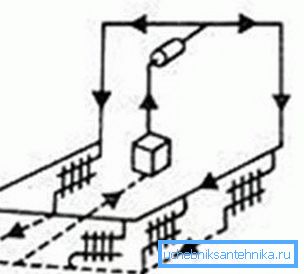

1. Для невеликих будинків, що знаходяться в регіонах з суворими зимами, краще підійде планування, що враховує розташування радіаторів під вікнами зовнішніх стін.

висновок

Система опалення, що передбачає природну циркуляцію теплоносія, обходиться без установки додаткового обладнання, що позначається на зниженні її собівартості. Але також необхідно пам'ятати про труднощі її проектування, яке має враховувати всі інженерні особливості будівлі. Тільки так ви зможете забезпечити ефективну роботу всієї конструкції (див.також статтю Альтернативні пристрої обігріву - газові опалювачі для дачі).

На відео надані додаткові матеріали по темі. Вдалого вам проектування і подальшого монтажу!
