Секція алюмінієвого радіатора: технічні особливості

Конвектори опалення з кольорових металів стають все більш популярними. Ми хочемо розглянути основний конструкційний елемент такого радіатора - секцію, і дізнатися, скільки ват в одній секції алюмінієвого радіатора, які її розміри та інші характеристики. Також ми розповімо, як порахувати кількість секцій алюмінієвого радіатора, необхідне для опалення конкретного приміщення.

Технічні особливості секційного радіатора

конструкція

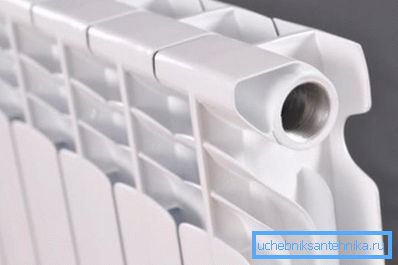

Секційні батареї мають практично однакову конструкцію. Вони являють собою систему з двох горизонтальних колекторів, з'єднаних вертикальними каналами. На вертикальних трубках зовні є пластинчасті ребра, які утворюють канали для руху конвекційних потоків і збільшують площу теплового взаємодії.

Відстань між пластинами підібрано так, щоб конвекційні потоки були ламінарними, а турбулентними. Це підвищує інтенсивність взаємодії повітря з поверхнею корпусу.

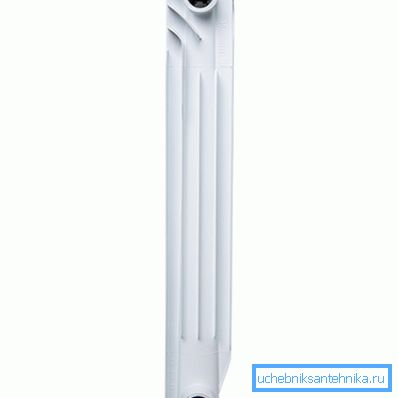

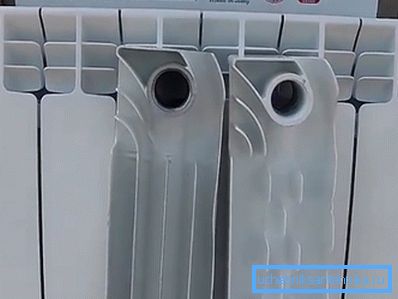

Конструкція розбита на однакові частини. Одна така частина включає вертикальний канал і два колекторних елемента, один зверху, інший знизу. Колекторний елемент утворює з вертикальним каналом Т-подібне з'єднання, два відкритих отвори якого пристосовані для об'єднання з іншими такими ж колекторними отворами.

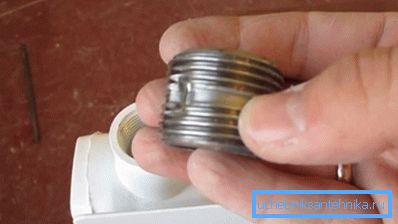

Приєднання частин проводиться за допомогою спеціального ніпеля з ущільнювачем.

Якщо деталь встановлена ​​з краю, тоді отвір закривають заглушкою або використовують для підключення подачі, обратки або повітряного клапана.

Розглянемо роботу батареї з подібною конструкцією:

• Частини збирають в цільну батарею, до одного з отворів підключають трубу подачі теплоносія, до іншого - трубу відведення відпрацьованої рідини, до третього - кран Маєвського для спуску зайвого повітря, четверте отвір закривають заглушкою;
• Теплоносій надходить в колектор і поступово наповнює весь прилад. Алюміній має високу теплопровідність, приблизно в чотири рази вищою, ніж сталь. Тому корпус починає швидко прогріватися;

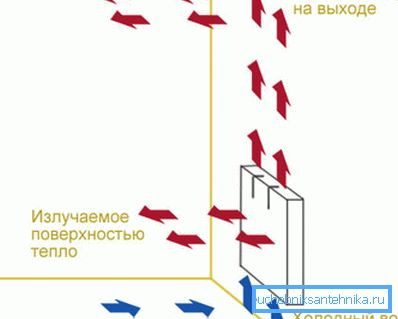

• Нагріта поверхня конвектора починає випромінювати теплову енергію. На частку радіації тепла в інфрачервоному діапазоні припадає приблизно 50 - 60% всієї тепловіддачі приладу;
• Контактує з поверхнею корпусу повітря починає нагріватися внаслідок прямої теплопередачі. Під дією гравітації нагріті маси починають переміщатися вгору по каналах, утвореним ребрами конвектора, і нові порції холодного повітря втягуються в батарею знизу;
• Пристрій починає працювати як гравітаційний насос. Проходив по каналах потоки повітря приймають вихровий характер, що підвищує тепловіддачу пластин за рахунок перемішування.

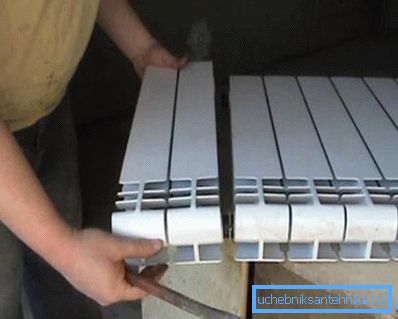

Зверніть увагу! Головна перевага секційної конструкції - можливість змінювати потужність і розміри приладу своїми руками.

Характеристики та особливості

Основною технічною характеристикою будь-якого обігрівача є його теплова потужність. Це кількість тепла, яке прилад передає навколишньому середовищу в одиницю часу. Вимірюється в ккал / год або ВАТ.

Потужність залежить від безлічі факторів, серед яких основними вважаються:

• площа поверхні приладу;
• температура теплоносія;
• ємність каналів (Скільки літрів в одній секції алюмінієвого радіатора);
• теплової натиск;
• теплопровідність матеріалу;
• конструкція корпусу;
• спосіб підключення подачі і обратки.

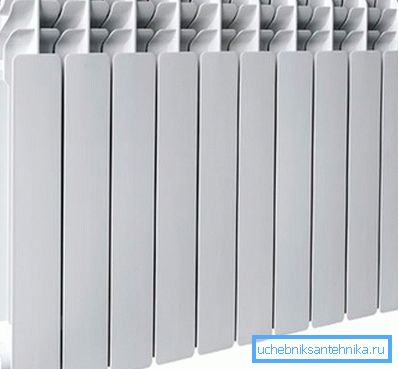

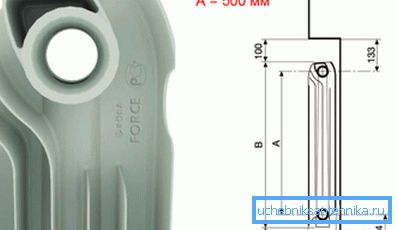

Так як максимальна кількість секцій в алюмінієвому радіаторі не встановлено, і різні прилади мають різні розміри, то зручніше розглядати параметри однієї окремої частини, а потім визначати характеристики батареї шляхом складання значень кожної її деталі.

Розглянемо технічні характеристики більш докладно:

Зверніть увагу! Для підключення до централізованих систем подачі теплоносія слід вибирати моделі з максимальним (обпресувальна) тиском не менше 45 атм. і робочим тиском не менше 16 атм.

Визначення кількості секцій

Часто запитують, скільки опалює одна секція конвектора, як розрахувати кількість секцій і т.д. Докладний і точний розрахунок тепловтрат буде дуже складним, але інструкція дозволяє користуватися спрощеними формулами.

Згідно з нормами СНиП для обігріву одного квадратного метра кімнати з висотою стель в межах 2.4 - 2.8 метра потрібно близько 100 Вт теплової енергії. Тобто, якщо ми помножимо площа такої кімнати на 100, отримаємо необхідну потужність обігріву.

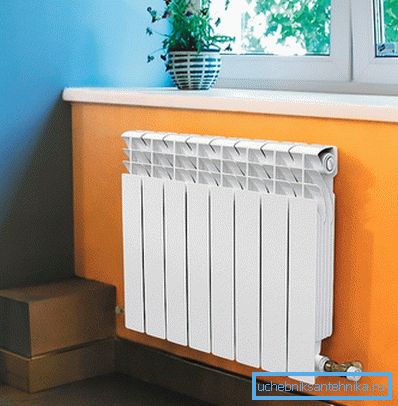

Далі ми зможемо знайти відповідний за параметрами, дизайну і якості прилад і подивитися його паспортні характеристики. Там буде вказана секційна потужність.

Ділимо знайдену раніше потужність обігріву кімнати на секційну потужність, отриманий результат округляємо в більшу сторону і отримуємо число секцій, необхідне для конкретного приміщення.

Зверніть увагу! Тут треба зазначити, що зазначена потужність часто завищена через те, що передбачається надходження теплоносія з температурою 100 ° С, що в реальних умовах малоймовірно. Слід орієнтуватися на те, що реальна потужність зазвичай знаходиться в межах 140 - 160 Вт.

висновок

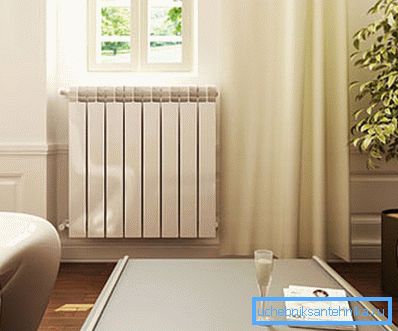

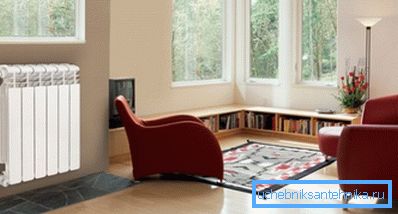

Батареї опалення з алюмінію впевнено займають позиції на будівельному ринку. Ці агрегати мають зручне секційне розподіл, що спрощує їх вибір, складання і монтаж. Дивіться відео в цій статті і дізнавайтеся більше на цю тему.
