Секція радіатора: основні типи конструкцій і їх характерні

Будь-яка людина погодиться, що комфорт проживання в будинку в першу чергу залежить від підтримки в приміщеннях оптимального температурного режиму, особливо це стосується холодної пори року. Тому сьогодні ми розповімо, як правильно підбирати радіатори опалення - скільки секцій на кв м потрібно, і розглянемо, як самостійно провести всі необхідні розрахунки, щоб отримати максимально точний і реалістичний результат.

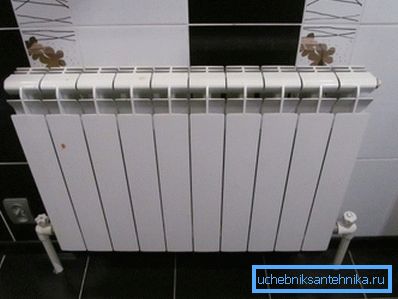

На фото: радіатор на 10 секцій - дуже поширений варіант для кімнат середнього розміру з нормальним утепленням

Основні типи конструкцій і їх характерні особливості

Якщо ви хочете отримати відповідь на питання, скільки потрібно секцій радіатора на 1 м2, то в першу чергу повинні знати, який тип батарей буде використовуватися в приміщенні, адже характеристики виробів розрізняються досить сильно. Саме тому ми розповімо вам особливості найпопулярніших варіантів, за основу було взято секційні конструкції з міжосьовим відстанню в 500 мм:

чавунні Ці конструкції добре знайомі всім, вони використовуються вже понад століття і до сих пір зустрічаються дуже часто, а користуються попитом завдяки довговічності, несприйнятливості до низькоякісного теплоносія і стійкості до корозії, та й ціна цього варіанту невисока. Що стосується ефективності, то одна секція видає близько 100 Ватт, в документації вказані більш високі показники, але фактичні значення нижче
сталеві Ця група виробів відрізняється невисокою вартістю, хорошою тепловіддачею і невеликою вагою, з мінусів слід виділити нестійкість до гідроударів (тому використовувати їх краще в індивідуальних опалювальних системах) і підвищену корозію в системі, коли там відсутня теплоносій. Що стосується тепловіддачі, то вона варіюється в діапазоні від 120 до 140 Ватт в залежності від конфігурації вироби
алюмінієві Дуже популярне в наші дні рішення, у якого є цілий ряд безперечних переваг: невелика вага, завдяки чому спрощується процес монтажу своїми руками, висока тепловіддача (одна секція віддає близько 200 Ватт) і невисока вартість. З недоліків можна відзначити невисоку стійкість до гідроудару і вимогливість до якості теплоносія, так як різні домішки викликають корозійні процеси в системі
біметалічні Спочатку розповімо, що таке біметал, це конструкція, що представляє собою алюмінієві секції, всередині яких розташований сталевий сердечник. Завдяки такому пристрою надійність виробів багаторазово зростає, а тепловіддача дуже висока, так одна секція в середньому віддає від 150 до 180 Ватт. Найбільшим мінусом можна вважати високу вартість виробів

Зверніть увагу! Щоб тепловіддача ваших радіаторів завжди була максимальною, необхідно як мінімум раз на рік проводити промивку системи. Справа в тому, що навіть 1 міліметр відкладень усередині радіаторів зменшує їх ефективність на 15%, а це не тільки погіршує якість обігріву, але і викликає збільшені витрати енергоносіїв.

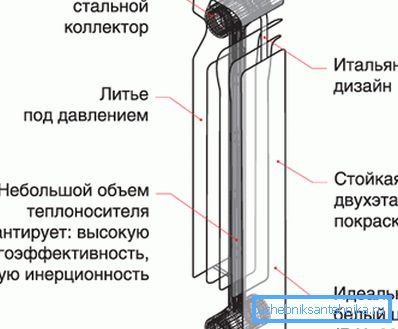

Якісний біметалічний радіатор прослужить вам не менше чавунного аналога, саме тому важливо вибирати самі добротні вироби і не економити на них

Основні варіанти розрахунків

Тепер розберемося, як підібрати кількість секцій радіатора опалення для тієї або іншої кімнати, існує безліч методик, ми розглянемо лише ті з них, які найпростіше в реалізації і дають відносно точний результат.

Спрощена методика

Якщо використовувати даний варіант, то потрібно керуватися наступним принципом: для приміщення в середній смузі Росії, розташованого в багатоповерховій будівлі, в якому є одна зовнішня стіна і одне вікно, необхідна теплова потужність 100 Вт на м2. При цьому висота стель не повинна перевищувати 2,8 метра.

Проста формула дозволить вам без праці провести розрахунки

Розглянемо на конкретному прикладі, вам потрібно лише знати, скільки м2 в приміщенні:

  • Припустимо, у нас є кімната площею 15 кв м з одним вікном і однією зовнішньою стіною, висота стель в ній 2,5 метра;
  • Для обігріву будуть використовуватися чавунні радіатори з міжосьовим відстанню в 50 мм;
  • Тут все дуже просто: кількість секцій радіатора на 1 м2 дорівнює 1, тобто, на 15 метрів потрібно 15 секцій. Звичайно, якщо у вас в системі температура теплоносія дорівнює 90 градусам, то тепловіддача батарей буде приблизно 150 Ватт, і вам вистачить і 10 ребер, але на практиці таких випадків майже не буває, в середньому рідина нагрівається всього до 70 градусів;

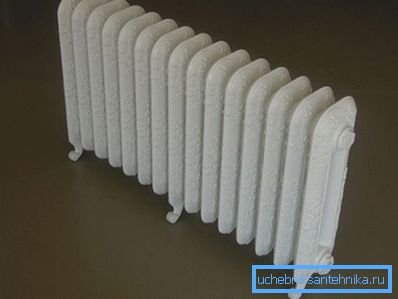

Чавунний радіатор на 15 секцій дозволить не побоюватися навіть найсильніших морозів
  • Якщо у вас кутовий приміщення або висота стель 3 метри і вище, то отриманий результат необхідно помножити на 1,2-1,3 в залежності від якості утеплення стін і виду використовуваних віконних блоків.

Зверніть увагу! Крім всіх перерахованих вище факторів також має значення тип установки радіаторів і тип їх підключення, тому врахуйте і ці нюанси і при необхідності внесіть поправки в кінцевий результат.

Так розташовуються варіанти приєднання в порядку їх переваги, якщо перші два забезпечують відмінну ефективність, то в третьому втрачається близько 10% потужності, а в четвертому і зовсім 15-20%

Використання онлайн-калькуляторів

Інструкція по проведенню даного виду розрахунків також дуже проста, найголовніше - знайти якісний ресурс з хорошою програмою, яка враховує максимальну кількість додаткових факторів. Тільки так можна гарантувати, що ви точно визначте, на скільки кв м вистачить того чи іншого варіанту радіаторів.

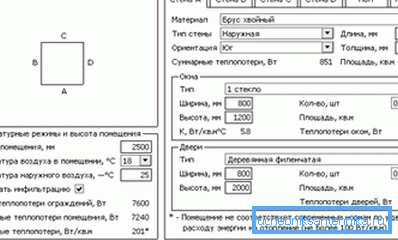

Для приватних будинків існують окремі версії програм

Що стосується розрахунків, то вони прості:

  • Вводите в поля програми все запитувані дані, чим достовірніше і точніше вони будуть, тим краще, адже це впливає на правильність обчислень;
  • Якщо будь-яких критеріїв в калькуляторі немає, то ви просто перемножуєте отриманий результат на певний індекс (Наприклад, розташування радіаторів враховується не завжди, але при визначенні, скільки секцій радіатора потрібно, упускати даний фактор не можна).

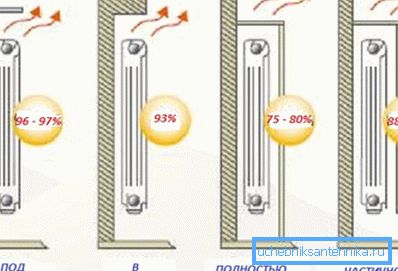

Як бачите, від варіанту установки залежить дуже багато чого

Розрахунок з урахуванням обсягу

Дуже популярний варіант з огляду на те, що він дозволяє розрахувати кількість секцій вельми точно, деякі стверджують, що отримане значення виходить завищеною, але краще поставити радіатор на 12 секцій замість необхідних 10 і за допомогою регулятора підтримувати потрібну температуру, ніж встановити радіатор на 8 секцій і при великих морозах користуватися додатковими обігрівачами.

Що стосується даної методики, то вона проста: необхідно виміряти фактичну довжину, ширину і висоту приміщення і перемножити значення між собою, отриманий результат і буде об'ємом в кубічних метрах. Це значення множиться на 41 - саме стільки Ватт потрібно на кубометр повітря, при якісному утепленні і використанні енергозберігаючих склопакетів досить і 34 Ватт на кубічний метр.

При розрахунках враховуйте розмір секції радіатора опалення, іноді доводиться ставити радіатори нижче ніж планувалося через особливості приміщення.

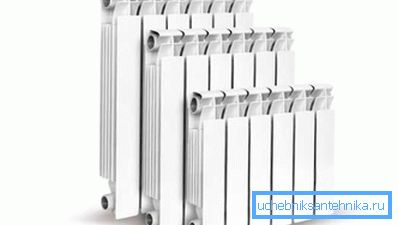

Чим вище використовувані секції, тим більше їх тепловіддача

Деякі забудовники запитують, що робити, якщо розрахунок був проведений неправильно і потрібно установка додаткових секцій радіаторів опалення? Рішення може бути два - або додати елементи до вже встановленої конструкції (при цьому її ширина не повинна бути більше 16 ребер), або поставити окрему батарею, все залежить від того, який варіант простіший в реалізації і краще підходить до тієї чи іншої кімнаті.

висновок

Порахувати потрібну кількість секцій радіатора під силу будь-забудовнику, головне - не упустити з виду важливі нюанси і використовувати тільки якісні вироби. Відео в цій статті допоможе розібратися в деяких питаннях більш докладно, це допоможе вам провести розрахунки ще краще.
