Секційні радіатори: пристрій цільного і секційного приладу,

Крім того, що для виробництва батарей використовуються різні метали, відрізнятися може і сама конструкція радіатора. Зокрема, можна зустріти як збірні (секційні) радіатори, так і цілісні. Кожен тип має ряд переваг, а для усвідомленого вибору краще докладніше розглянути в якій ситуації підійдуть біметалеві секційні радіатори опалення, а коли згодяться і цільні моделі.

секційний радіатор

Пристрій суцільного і секційного радіатора

Пристрій батареї опалення в чому залежить від того, який матеріал використовувався:

  • класичні чавунні батареї опалення припускають наявність 1 або 2 каналів для циркуляції теплоносія. Випускаються, як правило секційними, окремі секції з'єднуються один з одним через ніпель з лівого і правого різьбленням на різних сторонах;

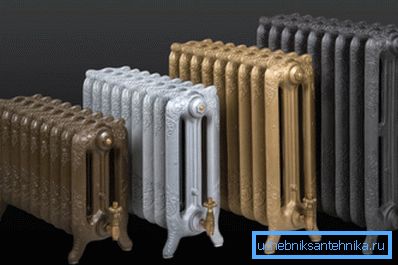

Чавунні батареї також випускаються секційними

Зверніть увагу! При повороті ніпеля сусідні секції щільно притягуються один до одного, але для забезпечення герметичності стику цього недостатньо. Тому обов'язково використовуються ущільнюючі прокладки.

  • моделі з алюмінію відрізняються тим, що навіть кожна окрема секція може складаються з декількох елементів. Природно, більша кількість стиків не йде на користь довговічності;
  • сталевий секційний радіатор характеризується високою міцністю і здатністю витримувати великий тиск в системі опалення. Також робочу температуру теплоносія можна підвищити до температури понад 100 ° С. Що стосується типів конструкції, то він може бути секційним, панельним і трубчастим (реєстр), сталь дає можливість виробникам використовувати практично вид конструкції;
  • останнім часом популярними стали біметалічні радіатори, в яких теплоносій циркулює по сталевих трубах, а ось ребра виконано з алюмінієвих труб. Також може зустрічатися комбінація мідь + алюміній.
На фото видно, що алюмінієве ребра розміщено поверх сталевої труби

Використання алюмінієвого оребрення дозволяє знизити вагу і забезпечити швидкий прогрів радіатора. У сучасних моделях конструкція ребер оптимізована таким чином, щоб повітря переміщувався у напрямку знизу-вгору. Тобто в нижній частині забирається холодне повітря, а у верхній - виходить вже нагріте.

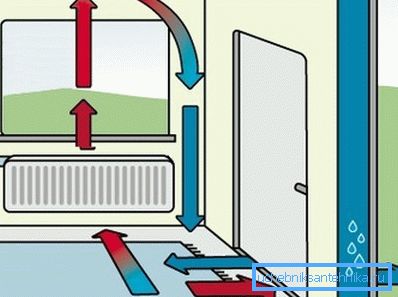

Схема руху повітря

З особливостей конструкції можна відзначити наявність додаткових ребер жорсткості між алюмінієвими пластинами. Виробники записують це в гідності своїх радіаторів, але насправді особливої ​​користі від цього нововведення немає, а ціна трохи зростає. Все-таки більшість батарей просто висять на стіні і не мають значних механічних впливу під час експлуатації, так що висока жорсткість конструкції просто не потрібна.

Особливості експлуатації та вибору радіатора

Відмінності в конструкції впливають не тільки на зовнішній вигляд радіатора. Від цього залежить і його теплова потужність, і надійність роботи (чим більше стиків, тим більше слабких місць, які можуть стати причиною протікання в майбутньому).

Порівняння монолітних і цілісних батарей опалення

На даний момент найчастіше використовуються саме секційні батареї опалення. Пояснити це можна тим, що за рахунок зміни числа секцій виробникам просто зручніше регулювати теплову потужність всього приладу.

Як правило, робота побудована таким чином:

  • випускаються типові секції (Теплова потужність однієї досягає 170-200 Вт);
Зовнішній вигляд однієї секції
  • потім із секцій на заводі збирається батарея. Тут уже враховуються габарити приміщення.

Зверніть увагу! В принципі, можна і своїми руками видалити непотрібні секції або навпаки, додати відсутні. Але немає ніякої гарантії, що при складанні батареї заново вдасться досягти заводський герметичності стиків між секціями, так що краще не ризикувати.

Є у збірної конструкції пара суттєвих недоліків:

  • стики - потенційні джерела проблем в майбутньому;
  • така батарея розрахована на нормативний тиск в опалювальній системі, тобто використовувати теплоносій з робочою температурою понад 100 ° С не рекомендується.

Є у продажу і цільні моделі радіаторів. Вся відмінність полягає в тому, що батарея виготовляється відразу повнорозмірною. Тобто в ролі каркаса виступають сталеві труби (по ні циркулює теплоносій), а вже на нього на заводі встановлюються алюмінієві ребра.

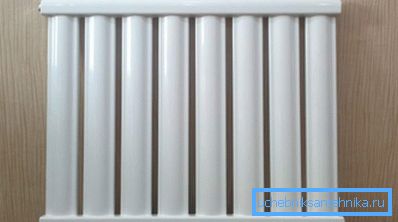

Цілісний радіатор опалення

У такій конструкції недолік полягає в тому, що неможливо підвищити теплову потужність приладу додаванням додаткових секцій. А ось в гідності слід записати можливість підвищити тиск в системі опалення і температуру теплоносія градусів до 120-150. Такі радіатори - ідеальний варіант для автономної системи опалення.

На що звернути увагу при виборі

Інструкція по вибору зазвичай зводиться до простого підрахунку мінімальної необхідної теплової потужності приладу, виходячи з площі приміщення. Можна скористатися спрощеною методикою і виходити з того, що на 10м2 потрібно як мінімум 1 кВт теплової потужності батареї (ця величина повинна вказуватися в документації на опалювальний прилад).

Зверніть увагу! Наведена залежність справедлива лише для стель з висотою 2,7 м, якщо ж стелі високі, то отриманий результат варто підвищити приблизно на 15%. Також при визначенні необхідної теплової потужності слід враховувати кількість вікон і дверей кімнаті, тип утеплення, розміщення і т. Д.

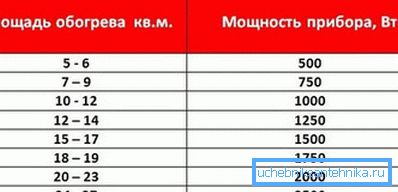

Орієнтовні рекомендації по потужності батареї в залежності від метражу

Крім тепловіддачі увагу звернути варто і на всякі корисні дрібниці на зразок підлогових кронштейнів або полотенцедержателя.

Вони дозволять використовувати батарею для вирішення дрібних побутових питань:

  • полотенцедержатель для секційних радіаторів - корисне пристосування, що дозволяє сушити у батареї рушники, футболки та інші дрібниці. Зовні виглядає як металева трубка (нержавейка), яка вставляється в пластикові тримачі. Тримачі виконані у вигляді кліпс з прорізами, вони просто надягають на алюмінієву пластину, для установки такого доповнення до батареї вона повинна мати хоча б 6 секцій;

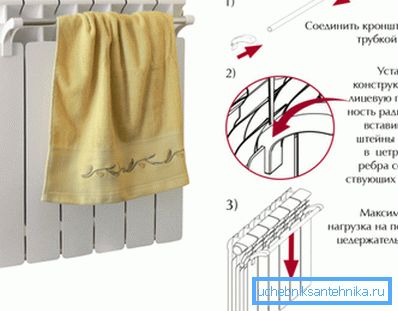

простенький полотенцедержатель

Зверніть увагу! Якщо спробувати сушити одяг на самому радіаторі, є великий ризик просто спалити її, ребра розігріваються до високої температури і на тканини можуть залишитися коричневі смуги. Полотенцедержатель унеможливлює контакт тканини і металу радіатора.

  • підлоговий кронштейн хороший тим, що дозволяє зберегти стіну в цілості й схоронності. Особливо актуальні такі системи кріплення в кімнатах з великими вікнами, де батарею під підвіконням ніяк розмістити не вийде.
Один з варіантів підлогового кронштейна

Будь-підлоговий кронштейн для секційних радіаторів має одну і ту ж конструкцію - пластикова або металева ніжка з регульованою висотою, на її верхній частині виїмка для зручного розміщення радіатора і металевий фіксатор.

Відмінності можуть полягати в типі фіксатора - може застосуються вигнутий сталевий пруток з різьбленням на кінцях або ланцюг, що складається з окремих рухомих ланок. При підборі кронштейна потрібно врахувати довжину батареї, якщо вона досить масивна і перевищує 10 секцій, то крім кронштейнів з боків, потрібно додати ще й 1 посередині радіатора. Якщо цього не зробити, то батарея буде провисати і можлива текти через стики в нижній частині.

підлоговий кронштейн

На завершення

Секційні батареї настільки міцно увійшли в наше життя, що про існування цілісних багато і не підозрюють. Тим часом, в окремих ситуаціях саме цільні батареї опалення можуть бути краще, адже вони можуть витримувати більший тиск в системі, та й температуру теплоносія можна підняти на 40-50% в порівнянні зі звичайною опалювальною системою.

Запропонована інформація дозволить визначитися з вибором.На відео в цій статті показано пристрій підлогових кронштейнів для радіаторів опалення.
