Сервопривод для опалення - основа «розумної» опалювальної

У минулому до опалювальних систем не висувались особливо жорсткі вимоги - досить було того, що в кімнаті тепло. Сучасна опалювальна система повинна бути надійності забезпечувати ще і можливість регулювання температури в широкому діапазоні. Сервопривод якраз і призначений для того, щоб зробити опалення максимально чуйним, він дозволяє регулювати температуру в кімнаті з точністю до градуса

Сфера використання

В опалювальній системі його можна встановити в різних місцях, наприклад, при необхідності регулювання надходження теплоносія в опалювальний прилад, він встановлюється на подаючий трубопровід. А ось сервопривід заслінки обігрівача дозволить регулювати вже надходження повітря в топку котла, тобто буде виконуватися регулювання потужності обігрівача (читайте також статтю Сучасне опалення Терем - висока якість за доступною ціною).

Регулювання температури в приміщенні найчастіше виконується двома способами:

• за допомогою терморегуляторів - оптимальний варіант у разі, якщо використовуються радіатори опалення. В такому випадку регулятори встановлюються перед кожною батареєю і автоматично регулюють надходження в радіатор теплоносія;
• за допомогою сервоприводу - найчастіше використовується при необхідності регулювання температури теплої підлоги.

Зверніть увагу! Сервоприводи можна встановити на гребінку колектора опалення замість звичайних термоголовок.

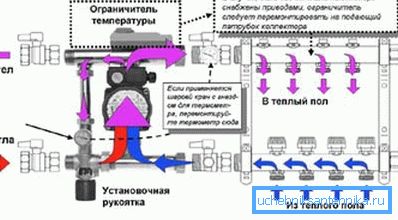

У випадку з теплими підлогами особливо важливо утримувати теплоносій не вище певної температури. Якщо, наприклад, регулювати подачу теплоносія за допомогою звичайних терморегуляторів, то при пуску системи може виникнути ситуація, коли в труби піде гаряча вода. В результаті по підлозі буде просто некомфортно ходити якийсь час, а можливий і вихід з ладу частини труб.

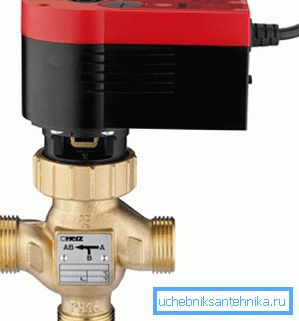

Установка сервоприводу з 3-ходовим клапаном до колектора дозволить уникнути цього. Зазвичай так і роблю, тим більше що ціна такого пристрою мінімальна.

Детальніше про конструкцію

Сервоприводи по конструкції можна розділити на 2 групи пристроїв - електромеханічні і електротермічні. У перших використовується механічне зачеплення для того, щоб привести в рух якусь деталь. В електротермічних пристроях замість цього використовується властивість рідини (газу, твердого речовини) змінювати обсяг при нагріванні, їх і використовують в системах опалення.

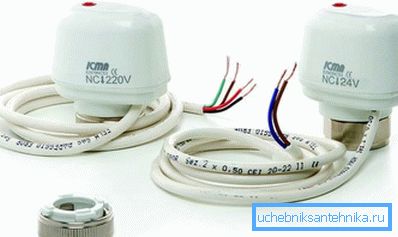

При виборі конкретної моделі потрібно знати використовувані позначення, можуть зустрічатися такі варіанти як:

• нормально відкритий / закритий;
• напруга 230 або 24 В.

З напругою все зрозуміло - 230 В на увазі живлення пристрою від мережі, а 24 В - від батарейок. А ось відкритий / закритий безпосередньо пов'язані з режимом роботи та сферою застосування приладу.

• нормально закритий тип при замиканні ланцюга пускає воду по ділянці труби, саме такий тип і використовується в опаленні;
• нормально відкритий - навпаки, при замиканні ланцюга перекриває рух речовини по трубі, такі пристрої використовуються в основному в кондиціонерах, холодильному обладнанні.

Пристрій і принцип дії

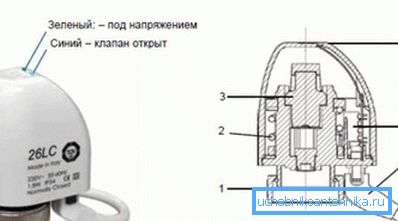

Основним елементом цього пристрою можна назвати герметичну камеру з гофрованої стінкою. Усередині цієї камери може перебувати газ, рідина, або тверда речовина - при нагріванні воно буде змінювати розміри сильфона (герметичної камери) і регулювати струм речовини по трубі.

Під час роботи термостат, розташований в будь-якій точці приміщення сигналізує сервоприводу про те, що температура перевищує оптимальну. Ланцюг замикається і через нього починає текти струм.

При цьому відбувається нагрів сильфона і його подовження. При подовженні сильфон починає тиснути на шток клапана, зменшуючи прохідне отвір в трубі.

Конструкція подпружинена, так що після того, як ланцюг знову розімкнеться і сильфон охолоне, пружина поверне штовхач в початкове положення, а прохідний отвір збільшиться в розмірах.

особливості установки

При самостійному встановленню сервоприводу інструкція буде виглядати наступним чином:

• спершу в кімнаті встановлюється термостат - він буде фіксувати зміна температури повітря;
• потім встановлюється дво- або триходовий клапан (особливості кожного з видів клапанів розглянуті нижче);
• безпосередньо на клапан встановлюється сервопривід і з'єднується з термостатом. На пристрій підключений до джерела живлення.

Зверніть увагу! У 4-жильних сервоприводах 1 контакт передбачений для можливого підключення інших пристроїв.

Якщо всі роботи з підключення виконані правильно, то на голівці сервоприводу повинен спалахнути світлодіод, за його кольором можна судити про становище:

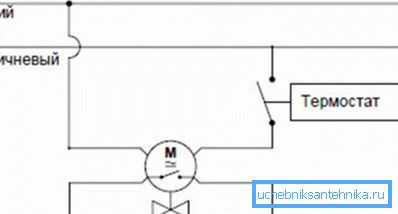

• синій колір говорить про те, що на даний момент пристрій знеструмлено, тобто воно знаходиться у відкритому стані;
• зелений індикатор повідомляє про подачу напруги на пристрій, тобто сервопривід закритий.

Використання дво- і триходових клапанів

Сервопривод може використовуватися з двох-, трьох- і чотирьохходові клапанами. У системах опалення найчастіше використовуються перші 2 типу клапанів.

Двоходові клапани з сервоприводом, як правило, встановлюються перед радіаторами. Такий пристрій має тільки вхід і вихід, а зміна прохідного отвору дозволяє регулювати проходження теплоносія через клапан. Установка регулюючого пристрою виконується своїми руками.

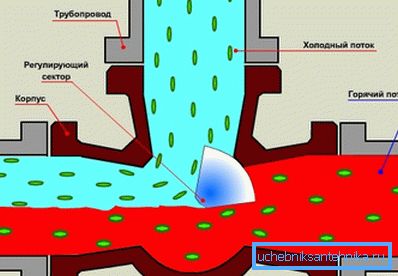

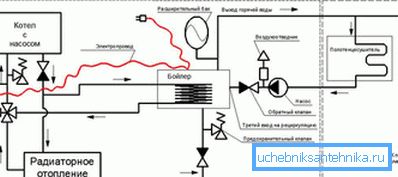

Триходові надають набагато більше можливостей. Установка сервоприводу дозволяє не тільки регулювати струм теплоносія через нього, але і при необхідності ізолювати контури опалення друг від друга.

Зверніть увагу! Поділ опалювальних контурів просто необхідно при використанні звичайного радіаторного і низькотемпературного опалення (тепла підлога).

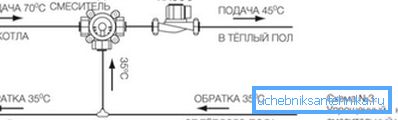

При терморегулировки сервопривід на 3-ходовому клапані може, наприклад, організувати підмішування в трубу подачі води з обратки. Це дає 100% -ву гарантію, що занадто гарячий теплоносій не потрапить в опалювальний прилад.

Підведення підсумків

Використання сервоприводів дозволяє досягти високої гнучкості регулювання опалювальної системи. При цьому вартість такого пристрою невисока, а простота установки тільки додає йому популярності. Така система опалення дозволить адекватно і швидко реагувати на найменшу зміну температури в будинку (див.також статтю Встановлення опалення: поради щодо вибору компонентів автономної системи).

На відео показаний приклад установки сервоприводу на колектор опалення.
