Що таке каміни з водяним опаленням

Як для великих особняків і котеджів, так і для маленьких приватних будиночків на заміській ділянці дуже зручно і вигідно використовувати опалювальні каміни з водяним контуром. Крім гріє котла ви також отримуєте естетичне доповнення до дизайну інтер'єру приміщення.

Примітно, що такі опалювачі вийде використовувати в будь-який час року, не роблячи прив'язки до загального контуру - ви завжди зможете погрітися біля вогнища, якщо він буде працювати в автономному режимі, без нагріву теплоносія. Нижче ми проведемо короткий огляд таких агрегатів, дізнаємося про спосіб їх монтажу і на додаток подивимося коротенький відео ролик на цю тему.

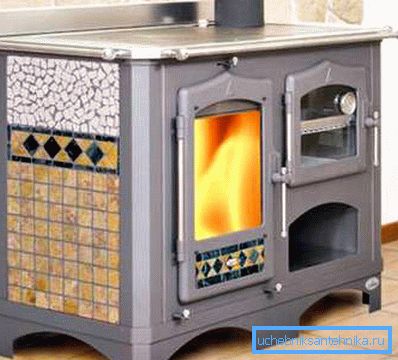

термокаміни

Примітка. Такі назви, як каміни з водяним контуром або з водяною сорочкою, термокаміни - все це відноситься до обговорюваної нами теми і має одне і те ж значення.

принцип пристрою

• За великим рахунком будь-який камін, це модифікація печі і його зможе спорудити своїми руками будь-пічник або навіть домашній умілець, знайомий з основою цегляної кладки і має креслення перед очима. Адже ця конструкція являє собою не що інше, як топку відкритого типу зі спрощеним димоходом, але якщо там зверху облаштована водяна сорочка, то топка, природно, робиться закритого типу.
• Якщо топка відкритого типу, то тепло з неї відразу ж віддається в приміщення, але при цьому половина цієї енергії просто вилітає в трубу в прямому сенсі цього виразу. Тому наявність водяного котла вимагає певної герметизації (топкова дверцята) та максимальної затримки виробленого тепла всередині конструкції. У разі якщо ви правильно розрахували конструкцію, то її коефіцієнт корисної дії може доходити до 85%, а це вже показник деяких моделей твердопаливних, дизельних, електричних та побутових газових котлів опалення!
• Але в каміні водяний котел не зовсім звичайного типу, він здебільшого являє собою набір сполучених між собою металевих трубок, розташованих по стінах і на стелі топки. Ну і, звичайно, знаходяться вони в середині подвійного металевого кожуха, тобто, поза зоною дії відкритого вогню. В якості палива в даному випадку можуть бути використані дрова, брикети, палети, а також кам'яний і деревне вугілля.

водяна сорочка

Для того щоб встановити в конструкцію систему трубчастого типу, вам потрібно підготувати для цього посадочне місце. І його, як правило, роблять з листової котельні стали завтовшки 4-5 мм або з чавуну, тільки тут товщину слід збільшити до 7-8 мм.

Із зовнішнього боку такий корпус покривають жаростійкої фарбою, або обкладають декоративним цеглою, але, тим не менш, покриття фарбою не буде зайвим, навіть якщо метал буде закритий декоративною обробкою.

Водяна сорочка може бути, як з самих металевих листів, так і з системи сполучених між собою трубок, як на фото вище. На ККД це істотного впливу не матиме, але ось експлуатаційний ресурс у трубчастої системи, закритою металом, буде, як мінімум, в два рази вище через зниження ймовірності прогорання стінок.

З огляду на те, що метал є відмінним провідником тепла, той факт, що трубки будуть відгороджені від відкритого полум'я сталевий або чавунної перегородкою - ніяк не вплине на нагрів води в системі. Хіба що дуже мала частка ККД буде витрачена на обігрів самої перегородки.

Примітка. В металевому кожусі утворюється гаряче повітря і якщо його відвести в приміщення, обладнавши для цього спеціальні канали, то в тій кімнаті, де буде встановлений камін, радіатори взагалі не знадобляться.

піролізні каміни

Примітка. Перш за все, давайте розберемося з термінологією і усвідомимо для себе, що пиролизом називається термічний розпад органіки на більш легкі молекули, тобто, якщо говорити простою мовою, то дим, що утворюється в результаті горіння органічних речовин, як раз і є продуктом процесу піролізу.

А ось тепер давайте розберемося, що може дати піроліз в опалювальних конструкціях.

1. По-перше, продукт піролізу являє собою частинки органічної речовини, які ще не згоріли до кінця, отже, їх можна спалити, отримавши додаткову теплову енергію.
2. А по-друге, дим - це вторинне тепло і замість того, щоб відводити його в димохід, можна цю енергію використовувати, збільшуючи тим самим ККД всього обігрівача.

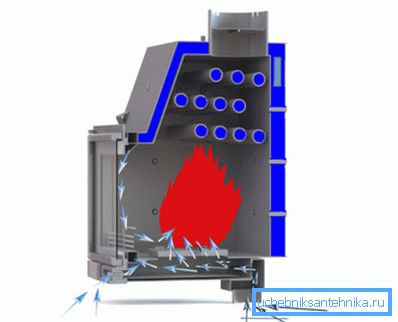

Зверніть увагу на верхній малюнок - там ви бачите газогенераторну топку в розрізі, точніше, там дві топки:

• знизу розташовано приміщення з обмеженим доступом повітря для закладки та спалювання дров;
• а зверху камера догорання продуктів піролізу (диму).

Для розпалювання повітря потрапляє в нижню камеру через зольник (A), також він надходить і для обдування скла (B1), а ось канал B2 призначений для надходження гарячого повітря в піролізні камеру, де відбувається остаточне Догорание палива.

Основною перевагою газогенераторного каміна, звичайно, є дуже високий ККД - інколи може наздоганяти 100-відсоткову позначку і це не вигадка, а реальність. Подача повітря в газогенераторну камеру здійснюється зверху.

Саме тому в твердопаливних котлах найчастіше топливник розташований вгорі, а камера догорання знизу - це значно спрощує конструкцію. Щоб зберегти ККД від горіння дров, топку в обов'язковому порядку обкладають шамотною цеглою, і лише потім декорують. Хоча цілком можливо придбати декоративний вогнетривку цеглу.

деякі зразки

Металевий PL-190, зроблений в Польщі з листової котельні стали 4-6 мм (в залежності від вузла конструкції) являє собою кутовий тип каміна з водяною сорочкою і бічним відкриванням дверки. Якщо основні вузли виконані з жаростійкої стали, то рамки дверцят, обмежувачі і колосникові грати зроблені з чавуну. Діаметр труби димоходу тут 180 мм, а емісія CO становить 0,4%, при температурі на виході з16? C.

Забір повітря у даній конструкції здійснюється з боку вулиці, а опалення здійснюється дровами, брикетами і пелетами в безперервному режимі горіння. Робочий тиск у водяному контурі з об'ємом 32л інструкція передбачає до 8 бар, номінальна потужність 8 Вт, ККД 75%. Агрегату досить для опалення площі на 100 м2.

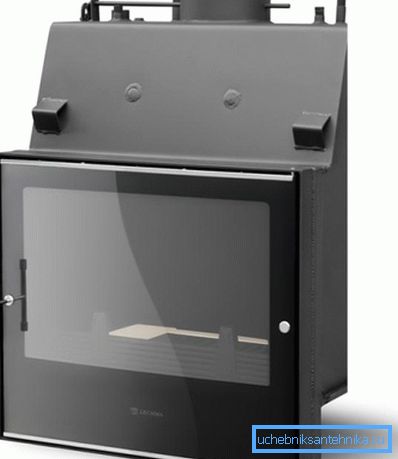

Металевий PL-190, зроблений в Польщі з листової котельні стали 4-6 мм (в залежності від вузла конструкції) являє собою прямий тип каміна з водяною сорочкою і бічним відкриванням дверки. Якщо основні вузли виконані з жаростійкої стали, то рамки дверцят, обмежувачі і колосникові грати зроблені з чавуну. Діаметр димоходу тут 180 мм, а емісія CO становить 0,4%, при температурі на виході з16? C.

Забір повітря у даній конструкції здійснюється з боку вулиці, а опалення здійснюється дровами. Брикетами і пелетами в безперервному режимі горіння. Робочий тиск у водяному контурі з об'ємом 31-64 л інструкція передбачає до 8 бар, номінальна потужність 12, 15, 19 Вт, ККД 75%. Агрегату досить для опалення площі на 200 м2.

PL-210 ECO зовні і за матеріалами виготовлення дуже схожий на свої аналоги, тільки газогенераторний принцип горіння в корені міняє його показники. Так, діаметр димоходу тут вже 200 мм, емісія CO 0,11%, а середня температура газів на виході вже 268? і ККД 78%. Звичайно, його ціна майже в два рази вище, зате тут величезна економія палива.

висновок

Встановлюючи камін з водяним опаленням в своєму будинку, ви знаходите не просто джерело тепла, а затишне місце для відпочинку в холодну або навіть холодну пору року. Крім того, ви можете його не тільки купити, але скласти самостійно, використовуючи принципи, зазначені вище. Успіхів!
