Що таке міжосьова відстань в радіаторах опалення: габарити

Відстань між колекторами радіатора є однією з важливих технічних характеристик, від якої залежать габарити вироби. Розміри впливають на можливість монтажу, особливо якщо батарею планується розмістити в ніші або під вікном. Правильно обраний розмір вироби не порушить основних експлуатаційних норм, від яких залежить нормальна тепловіддача.

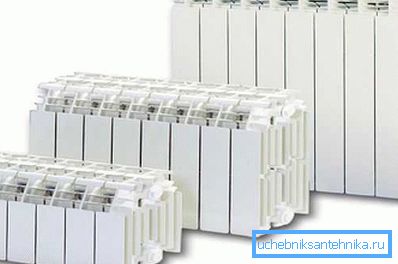

Опалювальні прилади різної висоти

Загальний огляд типів радіаторів і їх габаритів

Можна виділити кілька основних груп батарей опалення, що відрізняються особливостями конструкції:

  1. секційні.
  2. панельні зі сталі та біметалеві.
  3. конвекторні.
  4. авторські моделі, виготовлені на замовлення, мають ні на що не схожі форми, але виконують свої функції.

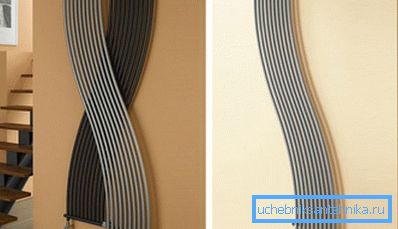

На фото - оригінальний опалювальний прилад

Матеріал, що використовується і конструкційні особливості опалювальних приладів визначають:

  • стійкість до гідроудару;
  • корозії;
  • засмічення і відкладення накипу;
  • інтенсивність тепловіддачі і інші складові успіху.

Що ж стосується розміру, то різниця висоти між верхнім і нижнім колектором (міжосьова відстань) впливає на можливість установки опалювального приладу. Найчастіше їх встановлюють в нішах під вікнами, якщо віконний проріз досить великий, то висока батарея просто не поміститься.

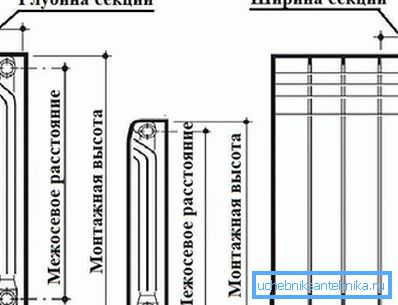

На схемі показано міжосьова відстань

Цей параметр особливо важливий для систем з природною циркуляцією. Справа в тому, що тиск в системі створюється за рахунок перепаду по висоті між подачею води в батарею і котлом, ніж ця величина більше, тим більше і природне тиск в трубах.

Зверніть увагу! Наприклад, міжосьова відстань радіаторів опалення 250 мм має сенс вибирати тільки під дуже низькі підвіконня. В такому випадку встановити батареї можна буде навіть під підвіконня висотою 50-60 см.

Приклад батареї в кімнаті з великими вікнами

Панельні опалювальні прилади являють собою суцільнозварну конструкцію зі змійовиком-теплоносієм між двох ребристих панелей з зазором між ними до 1 см. Така поверхня збільшує площу нагрівається поверхні і її тепловіддачу - випромінювання плюс конвекція. Мізерна ємність сприяє швидкій тепловіддачі - ККД досягає 75%, але і остигають вони також швидко.

Недолік панельних виробів полягає:

  • в їх уразливості гідроударів, що робить їх непридатними для використання в центральних системах опалення;
  • піддаються корозії від кислої води;
  • не можна надовго зливати воду через ту ж корозії, але вже в контакті з киснем.

Секційні батареї хороші можливістю їх конструктивного зміни - збільшення / зменшення кількості секцій для зміни потужності або ремонту. На зміну традиційному тендітному, але долговечному чавуну з високою інертністю прийшли біметалічні пристрою.

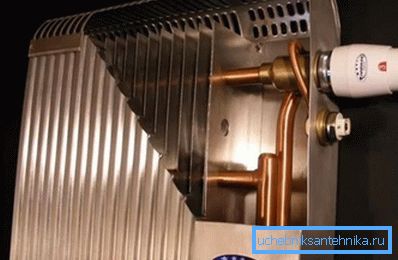

На фото - пристрій біметалічного обігрівача

У них теплоносій проходить по сталевих трубок, що мають алюмінієве ребра, що володіє високою теплопровідністю.

Біметалічна батарея - це втілення двох достоїнств в одному виробі, а саме:

  • сталь витримує нестабільний тиск і агресивне середовище;
  • алюміній блискавично реагує на зміну температури.

Зверніть увагу! З недоліків відзначити можна хіба що вартість. Ціна біметалічного радіатора може в 2-3 рази перевищувати аналог з чавуну або сталі.

При виборі біметалевих батарей доводиться враховувати ще й діаметр вертикальних і горизонтальних каналів, а не тільки міжосьова відстань. Що ж стосується габаритів, то найбільш ходовими можна вважати моделі з різницею між ніпельними отворами 500 мм (при цьому повна висота опалювального приладу складає 570 мм).

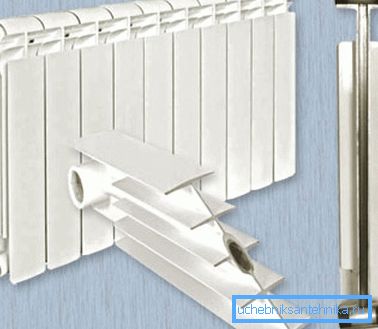

На фото видно горизонтальні і вертикальний канал, при поганій якості теплоносія вони не повинні бути занадто вузькими

А ось в вакуумних батареях поняття «міжосьова відстань» просто не існує. Справа в тому, що в них використовується всього лише 1 проточна труба, через яку циркулює теплоносій, а рівномірний прогрів поверхні досягається за рахунок випаровування легкозакипаючої рідини.

Трубчасті батареї - регістри, перевершують секційні по компактності і різноманітності форм. Відсутність протікання на стиках забезпечується зварюванням фрагментів, вони витримують робочий тиск до 15 атм., Але тонкі стінки погано тримають гідроудар. Регістри цілком можна виготовити своїми руками, вибравши довільний крок між трубами.

Детальніше про габарити радіаторів

У технічній документації на опалювальні прилади крім теплової потужності обов'язково вказуються ще й габарити, а також міжосьова відстань. Залежно від типу, а також від виробника габарити опалювальних приладів можуть відрізнятися

біметалічні радіатори

З усіх розмірів батареї відстань між колекторами можна вважати визначальним - саме від нього залежить розмір вироби. І якщо довжину секційних приладів можна варіювати, то висота може стати каменем спотикання. Цей параметр позначається цифрою після назви моделі, наприклад, ALUX 200. Стандартне міжосьова відстань у алюмінієвих радіаторів становить 350 і 500 мм, але ця цифра може варіюватися від 200 до 800 мм.

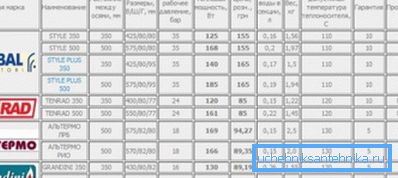

Характеристики опалювальних приладів популярних виробників

Наприклад, в італійських секційних моделях ALUX 200 при однаковій висоті 245 мм і глибині 100 мм кожна секція довжиною 80 мм з потужністю 92 Вт. Максимальна довжина становить 1280 мм (16 секцій) з потужністю тисячу чотиреста сімдесят два Вт. Модель ALUX 350 висотою 395 мм має такі ж габарити і кількість секцій, з потужністю по 138 Вт, ALUX 500 має висоту 545 мм з потужність секції 179 Вт.

Стандартний діапазон розмірів біметалевих батарей включає міжосьові відстані від 200 до 500 мм. Але ось висота приладу може трохи відрізнятися в залежності від виробника. Наприклад, при значенні цього параметра 500 мм у Rifar Monolit висота становить 577 мм, а у моделі Germanium Neo - 560 мм.

Біметалічні радіатори з міжосьовим відстанню 450 мм не випускаються. Так що доведеться придбати найбільш близький за розміром опалювальний прилад.

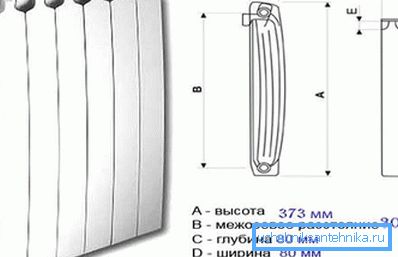

Основні габарити біметалічного обігрівача

Зверніть увагу! У разі якщо висота труб не відповідає міжосьовому відстані, завжди можна звести або розвести їх. Важливо тільки, щоб перехід був плавним, а не під кутом 90 ?.

Конструкція біметалічного радіатора передбачає крім 2 горизонтальних трубок ще й більш тонкі вертикальні сталеві трубки, по яких циркулює теплоносій. Але в невисоких моделях їх може і не бути. Наприклад, при висоті опалювального приладу близько 20 см він відмінно прогріється і від 2 горизонтальних труб.

В низькому опалювальному приладі немає потреби в вертикальних трубках

чавунні радіатори

Такі моделі вважаються класикою і використовуються вже понад 150 років, звичайно, зовнішній вигляді зазнав істотних змін, але сама ідея залишилася колишньою. На цей тип батарей навіть випущений окремий норматив - ГОСТ 8690-94.

Згідно з цим документом діапазон відстаней між ніпельними отворами становить від 300 до 800 мм, при цьому повна висота приладу складає від 400 до 900 мм.

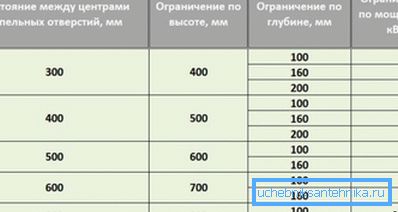

Розміри чавунних опалювальних пристроїв

Що ж стосується різновидів таких опалювальних приладів, то випускаються моделі з 1, 2 і з каналами, також може відрізнятися і форма самих секцій. Для того, щоб не плутатися при виборі батареї досить просто знати особливості маркування пристрою.

Згідно ГОСТ 8690-94 при маркуванні зазначаються такі параметри радіатора як:

  • його глибина;
  • відстань між центральними осями ніпельних отворів;
  • так як тиск в опалювальній системі значне, то в маркуванні обов'язково записується і максимальний робочий тиск;

Зверніть увагу! Чавун - матеріал крихкий, тому погано переносить гідроудари. Якщо в опалювальній системі такі явища не рідкість, то від чавунних батарей краще відмовитися і вибрати сталевий або біметалічний аналог.

  • вказується число секцій, а також використаний норматив.

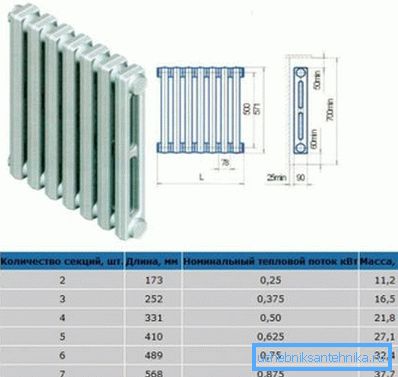

Характеристики класичної чавунної батареї

Якщо потрібно підібрати міжосьова відстань радіатора опалення 450, то можна вибрати батарею з найближчим значенням цього параметра 400 мм і трохи звести труби. Норматив не передбачає випуск опалювальних пристроїв з відстанню між ніпельними отворами 450 мм.

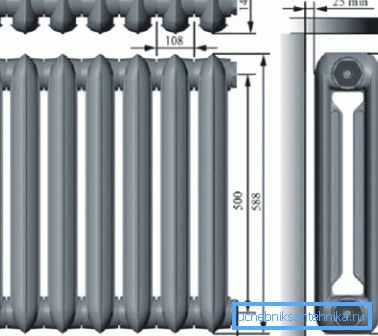

Повні розміри чавунної батареї

У маркуванні зазвичай вказується і теплова потужність однієї секції. Наприклад, запис МС-140М-500-0,9 означає, що одна секція здатна віддати 140 Вт тепла, міжосьова відстань становить 500 мм, робочий тиск - 9 атмосфер.

алюмінієві радіатори

Основною відмінністю алюмінієвих радіаторів від біметалевих можна вважати те, що трубки, каркаса, по яких переміщається теплоносій, виготовлені з алюмінієвого сплаву. У біметалевих вони виготовлені зі сталі або з міді, а алюміній використовується тільки для оребрения.

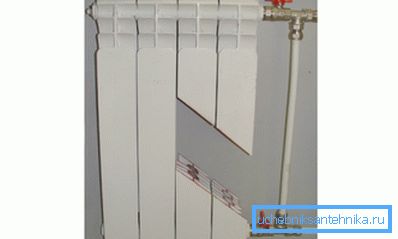

Алюмінієвий радіатор в розрізі

Що стосується діапазону розмірів, то мінімальною величиною можна вважати 150 мм, а верхній поріг обмежений 800 мм між осями ніпельних отворів.

Відповідно до розмірів змінюється і потужність батареї:

  • малюк висотою 150 мм підійде для будинків з великими вікнами, він не буде перекривати вид з вікна. У комплекті йдуть ніжки так що кріпити його до стіни не доведеться;
  • великі розміри 700-800 мм мають високу тепловіддачу за рахунок розвиненої поверхні радіатора;
  • але найбільш ходовими можна вважати розміри 400-500 мм між осями ніпельних отворів. Саме такі батареї використовуються в більшості квартир.

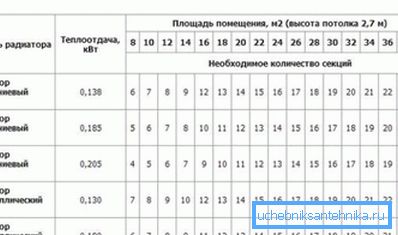

Характеристики алюмінієвих батарей популярного виробника

Окремо варто виділити вертикальні радіатори опалення. Якщо під вікном розміщувати опалювальний прилад не зовсім зручно, то інструкція з оформлення приміщення допускає розмістити в кутку вертикальний радіатор. В ширину він зовсім невеликий (буквально 5-7 секцій), але ось висота може досягати 2 метрів.

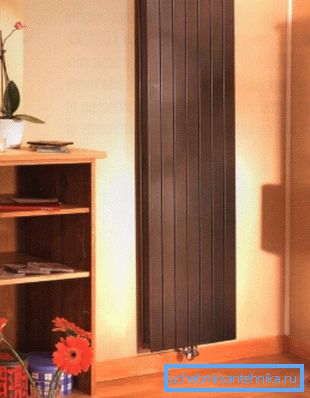

Приклад високої батареї опалення

У випадку з алюмінієвими радіаторами міжосьова відстань становить від 1200 до 2000 мм. Правда, ефективність такої батареї в порівнянні зі звичайною трохи нижче, адже частина її знаходиться у верхній частині кімнати, де температура трохи вище, ніж у статі.

Габарити сталевих радіаторів

Габаритні розміри панельних сталевих радіаторів знаходяться в діапазоні 20 - 90 см, а міжосьова відстань на 5-7 см менше, ніж висота. Випускаються пристрої з міжосьовим відстанню 450 мм, такий типорозмір відсутня у чавунних, біметалічних аналогів.

Сталеві радіатори також можуть бути вертикальними, максимальна висота в такому випадку може бути і 2-3 метра. Але частіше використовуються звичайні моделі.

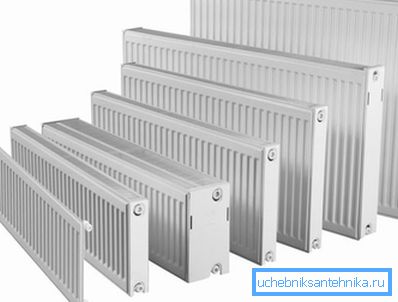

Висота і товщина сталевих батарей змінюється в широкому діапазоні

Також саме з сталевих труб виготовляються регістри (це пояснюється легкістю зварювання стали і її міцністю). Але будь-які обмеження для такого типу опалювальних приладів відсутні, а діаметр підбирається виходячи з бажання замовника, а також тепловіддачі обігрівача.

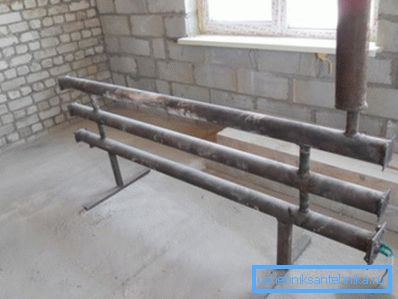

Саморобний регістр із сталевих труб

На завершення

Міжосьова відстань - важливий параметр в будь-якому сучасному радіаторі. Від цього розміру залежить висота приладу, а значить і можливість його установки в нішу під вікном. Діапазон типорозмірів сучасних радіаторів дозволить встановити їх як у звичайній квартирі, так і під великим вікном.

Відео в цій статті містить ряд корисних порад щодо вибору радіатора опалення для будинку.
