Система опалення двоповерхового будинку - найпоширеніші

Двоповерхові приватні будинки вже давно стали нормою. Адже витрати на зведення другого поверху відносно невеликі, а практична користь істотна. Але обігрів таких будівель дещо складніше, ніж в традиційному одноповерховому варіанті. Існує кілька поширених систем, це однотрубна, двухтрубная, колекторна або променева система опалення двоповерхового будинку. Кожен варіант по-своєму гарний, але є нюанси, на які слід звернути увагу.

Природна і примусова циркуляція

Почнемо з того, що рідина по трубах може циркулювати природним способом і нагнітатися штучно, за допомогою системи циркуляційних насосів. Теоретично пристрій природної циркуляції гранично просто, але на практиці змонтувати таку систему своїми руками зможе тільки висококласний професіонал, так як тут дуже важливо точне дотримання ухилів і розміщення конструкцій при монтажі.

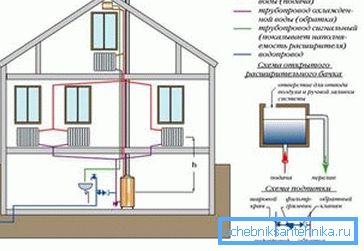

Природна циркуляція теплоносія забезпечується виключно завдяки елементарним законам фізики. При нагріванні рідини її щільність змінюється і проявляється ефект розшарування. Гаряча вода виштовхується нагору холодної, а досягнувши висотного максимуму, теплоносій природним шляхом, завдяки нахилу труб, починає стікати вниз, попутно обігріваючи приміщення.

З переваг можна виділити наступні.

• Таким конструкціям не страшні перебої з електропостачанням.
• Якщо інструкція, при монтажі, дотримувалася чітко, то система буде працювати довго, надійно і безвідмовно.
• Експлуатація тут гранично проста, плюс через відсутність електродвигунів, система працює безшумно.

Але недоліків в системі з природною циркуляцією більше:

• Як уже згадувалося, монтаж такої системи вимагає знань і досвіду.
• Щоб запустити такий обігрів знадобиться значна кількість енергії, плюс прогрів і вихід на проектну потужність займе багато часу.
• Найгарячішими будуть верхні радіатори, далі температура буде поступово падати і регулювання тут, практично неможлива.
• Велика ймовірність завоздушіванія системи опалення, як результат, корозія і відкладення накипу на робочих елементах.

Важливо: подібний принцип роботи, в минулому, розроблявся для одноповерхових будівель. Тому в двоповерхових будинках вона буде працювати, тільки якщо загальна квадратура не перевищує 120м ?.

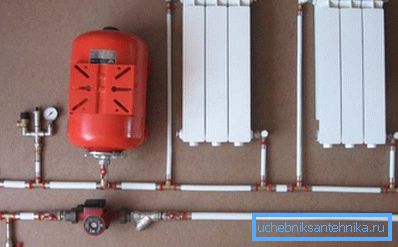

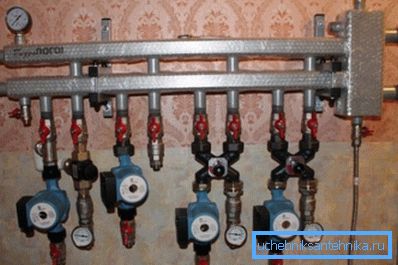

На практиці, незрівнянно більш ефективною є система з примусовим нагнітанням теплоносія. Циркуляційні насоси дозволяють монтувати конструкції будь-якої складності і обігрівати приміщення, не залежно від квадратури.

різновиди конструкцій

Далі ми розповімо про три основних видах трубної розводки. Кожен з них має свої позитивні сторони. Вибирати ж слід в залежності від розмірів самого будинку і величини бюджету.

однотрубна розводка

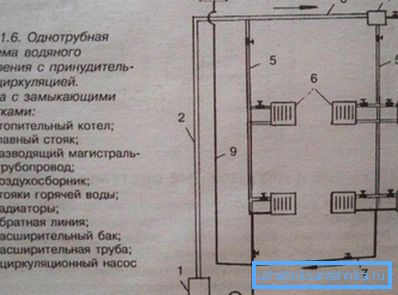

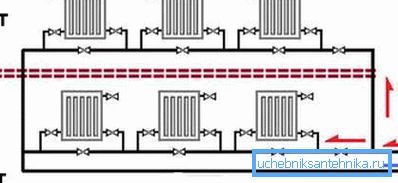

Однотрубна система опалення ленінградка в двоповерховому будинку робиться з поділом на 2 гілки, для першого і другого поверхів окремо. Відповідно і запірна арматура на кожну гілку встановлюється окремо, що дозволяє блокувати подачу тепла в разі потреби.

Це одна з найбільш простих конструкцій не вимагає фундаментальних знань при монтажі. Монтаж може проводитися як з установкою байпасній гілки, так і без неї, але в другому випадку ефективність роботи системи значно знижується.

Ефективність роботи однотрубної розводки багато в чому залежить від кількості запірної арматури і розмірів радіаторів. Чим далі від котла встановлений радіатор, тим більше секцій на ньому має бути.

З переваг можна назвати наступні:

• Монтувати таку розводку своїми руками можна навіть не володіючи глибокими знаннями в області теплотехніки.
• У невеликих будівлях, площею до 120м ?, вона показує найкращі результати. Для більш серйозних приміщень буде потрібно установка насосів більшої потужності.
• Ціна облаштування тут найнижча, з цієї причини власники середніх будинків часто віддають їй перевагу.

З недоліків, велику роль відіграє нерівномірність розподілу тепла. Також слід відзначити те, що для забезпечення мобільності потрібно буде встановити велику кількість запірної арматури.

Важливо: при монтажі будь-якого варіанту розводки, на кожному радіаторі рекомендується встановлювати запірний вентиль або клапан для видалення повітряних кишень.

двотрубна розводка

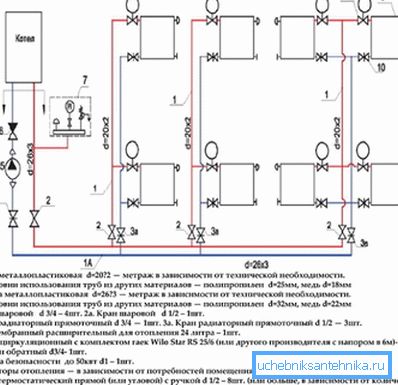

Двотрубна або двоконтурна система опалення приватного двоповерхового будинку, на даний момент є найбільш популярною серед власників будинків із середньою і малою квадратурою. Її часто порівнюють з кровоносною системою.

Даний варіант передбачає подачу гарячого теплоносій з котла, безпосередньо до кожного радіатора. Відведення води виконується аналогічно, за окремою розводці.

У цих конструкціях температуру нагрівання радіаторів можна міняти персонально на кожній точці. Що особливо важливо, регулювання температури може здійснюватися механічним способом, на вступну трубу встановлюється вентиль і дозуючи подачу теплоносія можна поміняти температуру нагрівання.

Система надійна і безвідмовна. Мабуть, єдиним слабким місцем таких конструкцій є їх велика матеріаломісткість. По суті, необхідно змонтувати дві однакові системи, вступну та зворотний.

В результаті витрата труб збільшується в 2 рази. Плюс заховати таку кількість труб буває досить проблематично.

Променева або колекторна розводка

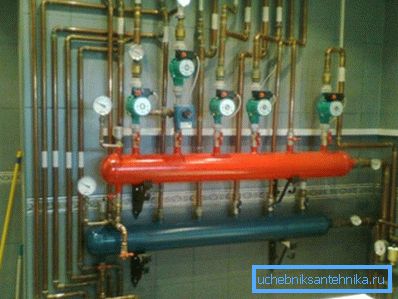

Колекторна система опалення може використовуватися для будь-яких будинків, не залежно від їх площі та поверховості. Суть даного методу полягає в тому, що теплоносій подається спочатку на загальний колектор, виконаний у вигляді труби більшого діаметру, а вже від колектора променями розходиться до кожної точки в будинку.

Причому для вступної та зворотного гілки монтуються 2 окремих колектора. Її, в якійсь мірі можна назвати вдосконаленим варіантом двухконтурной системи.

Кожна гілка на вводі і обратке має персональний запірний вентиль. Таким чином, є можливість регулювати не тільки кількість і інтенсивність роботи діючих точок, а й виконувати ремонт без відключення всієї системи.

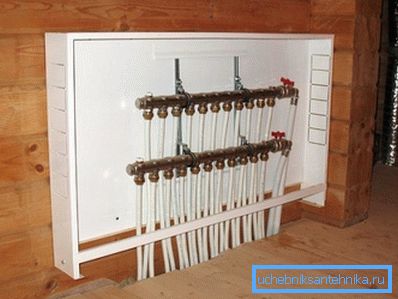

Важливо: променева розводка хоча і вимагає значної кількості матеріалів і фурнітури, але при такому підході з'являється можливість установки додаткових циркуляційних насосів, що актуально, наприклад, для теплої підлоги.

На відео є додаткова інформація по темі опалення.

висновок

Кожна вище описана система опалення приватного двоповерхового будинку багаторазово перевірена і довела свою надійність. З точки зору практичності та простоти можна виділити лише променеву схему, але вона може працювати тільки з примусовим нагнітанням води.
