Система опалення ленинградка: підключення, особливості,

Система опалення приватного будинку Ленинградка відноситься до одних з найбільш надійних і простих у реалізації своїми руками рішень. Ми розповімо про особливості, переваги і способах підключення даної системи опалення.

Однотрубна система опалення (Ленинградка)

Визначення та склад

Ленінградкою називають однотрубну систему циркуляції теплоносія в системі опалення будинку. При цьому радіатори або батареї підключені послідовно, і вода переміщається по замкнутому контуру:

На малюнку відзначені основні вузли:

1. Котел підігріву води. Бувають газові, дров'яні, торф'яні, твердопаливні, електричні та бензинові агрегати, найчастіше використовують газові котли опалення;
2. Патрубок видалення повітря і зливу води з розширювального бака. Наявність такого патрубка вказує на відкриту різновид опалення, в якій зайва вода видаляється, щоб не натискати; (Див. Також статтю завоздушіванію системи опалення: особливості.)
3. Розширювальний бак. Призначений для регулювання тиску шляхом накопичення води при тепловому розширенні і віддачі при охолодженні. У разі аварії і перегріву / скипання теплоносія виконує роль аварійного скидання води;
4. Циркуляційний насос. Забезпечує необхідний тиск і швидкість циркуляції теплоносія в контурах з примусовою циркуляцією;
5. Кульовий кран зливу води. Необхідний для видалення теплоносія з трубопроводу і радіаторів на час ремонту або для консервації опалювального контуру на зиму;
6. Труба подачі нагрітої води;
7. Кран Маєвського для видалення надлишків повітря з радіатора;
8. Радіатор або батарея;
9. Труба відведення відпрацьованого теплоносія (обратка);
10. Каналізаційний злив для утилізації видаляється з магістралі води;
11. Кульовий кран підключення до водопроводу. При його відмиканні контур наповнюється водою, потім кран замикають і запускають опалення в роботу;
12. Фільтр для очистки води перед подачею в трубопровід опалення;

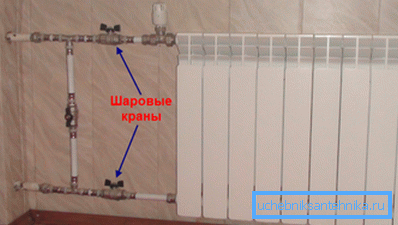

13. Кульовий кран для відключення радіатора. Дозволяє відключати окремі батареї для ремонту або для економії енергії;

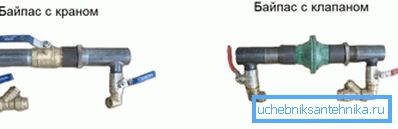

14. Байпас, або обвідний патрубок. Дозволяє регулювати (якщо встановлений голчастий вентиль) або відсікати той чи інший радіатор від загального контуру.

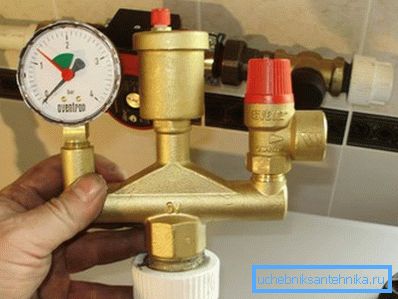

Система опалення закритого типу припускає наявність розширювального бака без вихідного патрубка. Таке опалення працює під тиском, а для аварійних режимів передбачений захист у вигляді простої конструкції:

Зверніть увагу! Однотрубну рішення передбачає послідовне розташування опалювальних приладів на загальній магістралі або стояку. Це дозволяє економити на трубах і монтажних заходах.

різновиди

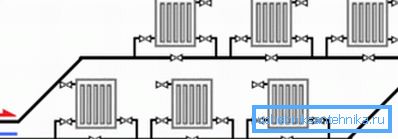

Крім поділу на закриті і відкриті види, Ленінградки розрізняються за типом розводки на горизонтальні і вертикальні різновиди.

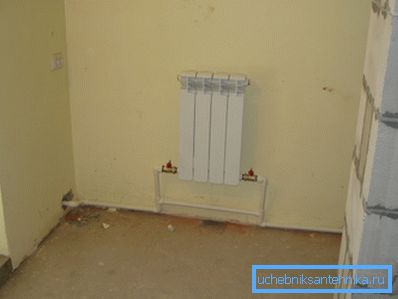

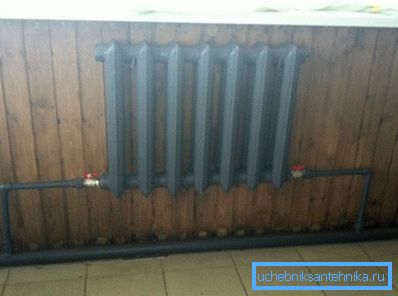

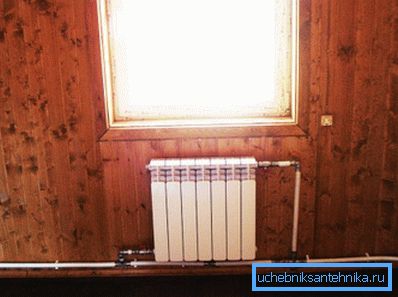

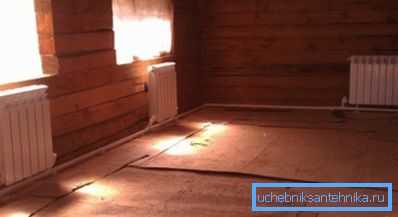

Горизонтальна схема опалення в приватному будинку найбільш краща. Вона передбачає прокладку магістралі по контуру приміщення уздовж зовнішньої стіни в товщі статі або над його поверхнею. До магістралі послідовно підключені радіатори:

Зверніть увагу! Бажано робити один контур, при цьому кількість радіаторів в контурі не повинно перевищувати 10 штук. При підключенні двох контурів різної протяжності і тепловіддачі, їх пропускну спроможність слід регулювати голчастими вентилями, щоб не було розбалансування системи.

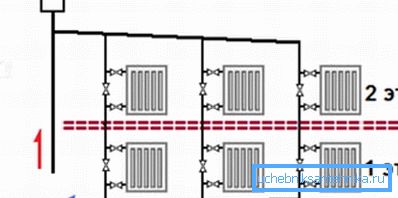

При вертикальній розводці труб до загального стояка послідовно підключені опалювальні прилади. У таких випадках, як правило, застосовують примусову циркуляцію і верхню подачу води.

Зверніть увагу! Як бачимо, при вертикальній розводці найчастіше реалізується паралельне підключення декількох однотрубних ланцюжків до загального стояка. Це зручно для багатоповерхових будинків.

Переваги і недоліки

Якщо говорити про переваги однотрубного опалення, то вони, в основному, впираються в економію і надійність:

• Однотрубний контур передбачає меншу витрату труби, отже, ціна проекту зменшується;
• Монтажних, зварювальних і інших супутніх робіт при одній трубі помітно менше. Це також дозволяє заощадити на оплаті праці робітникам і витратах електроенергії, часу і витратних матеріалах;
• Система перевірена часом і показала себе як виключно надійна;
• Є можливість заховати трубу під підлогу. При цьому слід враховувати тепловтрати від контакту магістралі з конструкціями статі і робити відповідну теплоізоляцію;
• Наявність байпасів дозволяє ремонтувати прилади в процесі експлуатації опалення, а також регулювати інтенсивність роботи окремих батарей і приміщень.

До недоліків Ленінградки можна віднести такі її якості:

• Необхідність дотримуватися правильне співвідношення діаметрів трубопроводу, велике перетин магістральної труби;
• Нерівномірне прогрівання радіаторів в залежності від їх віддалення від котла. Для вирівнювання температур доводиться збільшувати розміри і кількість секцій батареї в міру її віддалення від джерела тепла;
• Через нерівномірний розподіл тепла підключати в один контур більше 10 радіаторів не рекомендується, тому таке рішення підходить тільки як опалення приватного будинку - своїми руками його реалізувати найпростіше.

Зверніть увагу! З аналізу переваг та недоліків однотрубної схеми опалення можна зробити висновок, що вона підходить для приватних і невеликих комунальних будинків.

висновок

Ленинградка дозволяє просто і недорого організувати опалення в приватному будинку. Вона відрізняється гнучкістю і можливістю регулювання інтенсивності тепловіддачі окремих опалювальних приладів. Для більш повного враження, дивіться відео в кінці статті.
