Система опалення приватного будинку: як вибрати оптимальний

Обігріти будинок можна різними способами і при використанні різних енергоносіїв, але опалювальна система в приватному будинку, яка продумана до дрібниць, завжди буде найкращим варіантом.

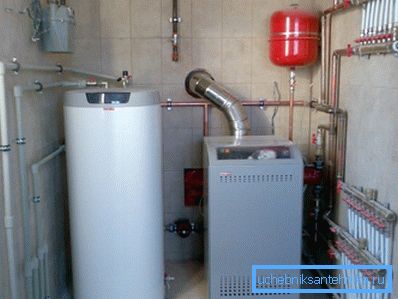

Комплексна котельня в приватному будинку

Якщо мова йде саме про систему, то, як правило, існує три основних її виду, це:

  1. радіаторний контур;
  2. тепла підлога;
  3. інфрачервона плівка.

Хоча можливий і четвертий спосіб - це комбінація двох або навіть трьох видів. Ми розповімо вам основні нюанси таких пристроїв, розглянемо котли опалення та покажемо відео ролик на цю тему.

котли

газ

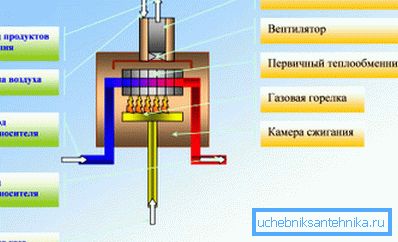

Так працює конвекційний агрегат
  • Найчастіше системи опалення для приватного будинку працюють за допомогою традиційних (конвекційних) газових котлів, за допомогою яких зазвичай живляться радіаторний контур або комбінований варіант - радіатори плюс тепла підлога. Котли працюють за схемою, яку ви бачите на верхньому зображенні - газ подається по трубопроводу до пальника, розташованої в паливній камері і та, в свою чергу, гріє теплообмінник, від якого теплоносій поширюється по всьому контуру. Гаряче повітря, разом з продуктами згорання відводиться на вулицю по димовій трубі.
  • Оптимальний температурний режим для такого пристрою інструкція рекомендує підтримувати в діапазоні 60-80? C - так можна зберегти найбільший термін експлуатації для теплообмінника. Вся справа в тому, що існує точка утворення конденсату - 55-57? C, але конденсат тут виходить кислотним, від продуктів згоряння газу, тому стінки теплообмінника починають руйнуватися. Це найбільш поширена система водопостачання та опалення в приватному будинку.
Так працює конденсаційний агрегат
  • У тих випадках, коли в будинку передбачена система теплої підлоги, найкраще для її обігріву використовувати конденсаційні газові котли, які також називають низькотемпературними. Оптимальний режим роботи таких пристроїв знаходиться в діапазоні 30-50? або 30-60?, хоча робочий формат досягає 100-110 ?, тобто, їх можна використовувати не тільки для низьких, але і для високих температур. Примітно, що ККД різних моделей досягає 109-111% і, хоча ціна у них вище, ніж у конвекційних, такі агрегати через час окупаються з лихвою.
  • Принцип роботи тут кардинально відрізняється від традиційних котлів, хоча газовий пальник все також гріє теплообмінник, але вторинне тепло при цьому не приділяється на вулицю, а також використовується для обігріву! Тут вже відводиться по спеціальному трубопроводу через фільтри кислотний конденсат, який в процесі освіти випадає вниз. Саме цей момент збереження вторинного тепла дозволяє домогтися такого високого, навіть, на перший погляд, неможливого коефіцієнта.

рідке паливо

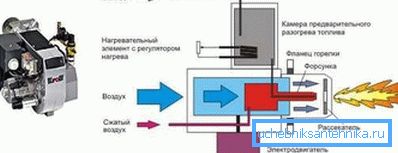

Принцип роботи дизельного котла
  • У тих випадках, коли в селищі немає газової магістралі, опалювальні системи для приватних будинків можуть функціонувати від котлів на рідкому паливі, де в якості енергоносія найчастіше використовується соляр. Корпус такого агрегату зазвичай роблять з чавуну і це підлоговий варіант, хоча є і сталеві, які можуть бути зроблені для установки на стіну, але, незважаючи на потужний теплоізоляційний шар, навісні моделі успіхом не користуються.
  • У дизельних, як і в газових агрегатах, теж полум'я з пальника нагріває теплообмінник, який роблять з жаростійкої стали, але частіше за все з чавуну - завдяки товстим стінок значно збільшується експлуатаційний ресурс приладу. Пальники дизельного нагрівача можуть бути одноступінчастими, двоступінчастими і модульовані - в цьому і полягає основна відмінність котлів. Якщо на одноступенчатом обладнанні можливий тільки один режим горіння, а на двухступенчатом - два режими, то модульований прилад дозволяє виставляти потужність нагріву на свій розсуд.

Тверде паливо

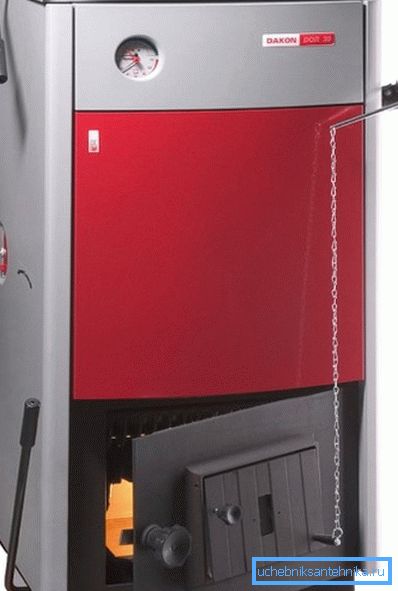

Традиційний твердопаливний котел
  • Також системи опалення приватних будинків можуть приводитися в дію від традиційних твердопаливних котлів, принцип роботи яких дуже схожий на звичну варильну піч і в якості енергоносія тут використовується деревне і кам'яне вугілля і дрова (брикети, пелети і так далі). Теплообмінники у таких агрегатів робляться або з жаростійкої сталі, або з чавуну, хоча другий варіант найкращий - завдяки товстим стінок збільшується термін експлуатації. Ефективність роботи котла значно підвищується, завдяки різним заслінкам, що регулює подачу повітря в топку і канали тяги.

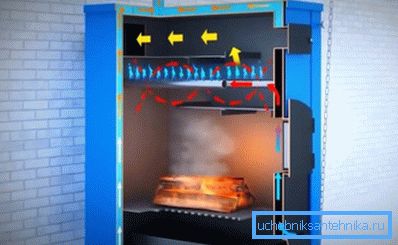

Так працює газогенераторний котел
  • А ось ще один вид агрегату, що працює на твердому паливі - це газогенераторні або піролізні котли, де паливо згорає майже без залишку, але там є дві камери - основного горіння і допалювання. Принцип їх роботи полягає в наступному: вугілля або дрова розпалюються в основний топці, після чого доступ кисню туди частково перекривається, що сприяє процесу піролізу (термічного розпаду) - це супроводжується рясним виділенням диму. Дим надходить в камеру допалювання, куди також підводиться гаряче повітря з першої камери і ці незгорілі продукти термічного розпаду догоряють до кінця.
  • Газогенераторні котли дуже зручні для домашнього використання - їх установка дозволяє виробляти закладку через 4, 6, 8 або 12 годин, а в деяких моделях цей процес допускається через двоє або навіть три доби! Діапазон закладки палива залежить не тільки від конструкції котла, але і від самого палива, наприклад, моделі, що працюють на кам'яному вугіллі, мають найбільш рідкісний діапазон (до трьох діб). ККД подібних приладів досягає 85%, а димової вихлоп мінімальний - ви можете спокійно розвісити білизну на вулиці, без побоювань за його чистоту.

Електрика

Схема електричного котла
  • Основна перевага будь-якого електричного котла перед альтернативними видами вищезазначених агрегатів - це відсутність димаря, яку потрібно виводити на вулицю - вона тут просто не потрібна, так як відсутні продукти термічного розпаду. Такі прилади можуть функціонувати (в залежності від потужності) від мережі змінного струму 220 / 380В 50Гц, хоча для побутових цілей зазвичай використовують однофазні нагрівачі.
  • Оптимальний режим роботи, пропонований виробником, в основному полягає в діапазоні 60-80? C, хоча максимальний допускається 85? C, а при 90? C спрацьовує автоматичне відключення ТЕНів. Найбільший ККД таких обігрівачів складає 93% (вище тільки у конденсаційних котлів), а від 220В можна підібрати моделі, які мають потужність до 9 кВт - цього достатньо для обігріву 90м2 житлової площі.

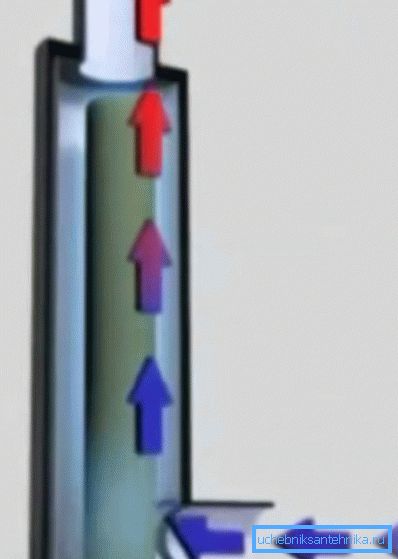

Рух теплоносія і його нагрівання в електродному котлі
  • Всім відомо, що частота струму в наших мережах становить 50Гц і від цього безпосередньо залежить робота електродного котла. Теплоносій проходить через його корпус і самі електроди виходять зануреними в рідину. І в цьому випадку при подачі живлення відбувається процес іонізації. З огляду на те, що електроди змінюють свою полярність 50 раз в секунду, іони теж змінюють напрямок руху з тією ж періодичністю, чому рідина починає нагріватися.
  • Такі котли можуть працювати від мережі змінного струму 220 / 380В 50Гц на дистильованої або низькотемпературної воді, яка не замерзає при температурі -40 ° C, а також на тих рідинах, точка кипіння яких не нижче 100? C і вони сертифіковані виробником.

Примітка. Існують також універсальні котли, які поєднують два або три види палива, наприклад, електрику і газ, газ і соляр, соляр, газ і електрику. Але такі агрегати особливою популярністю не користуються, тому що не забезпечують повної віддачі в будь-якому з режимів.

опалювальні системи

Пропускна спроможність

Замір діаметра. фото

Для правильного монтажу системи опалення приватного будинку своїми руками вам потрібно точно розрахувати пропускну здатність труб, щодо їх діаметра, щоб забезпечити достатній нагрів приміщення. Для подібних обчислень можна скористатися формулою D = v354 * (0.86 * Q /? T) / V, де D - це діаметр, Q - навантаження в кВт на тестований ділянку,? T - різниця температур на тубі подачі і повернення, V - швидкість рідини в м / сек.

Але так само ви можете скористатися таблицею, наведеною нижче.

витрата Пропускна здатність труби (кг / год)
Ду труби 15 мм 20 мм 25 мм 32 мм 40 мм 50 мм 65 мм 80 мм 100 мм
Па / м мбар / м ?0,15 / сек ?0,15 / сек 0,3м / сек
90,0 0,900 173 403 745 1627 2488 4716 9612 14940 30240
92,5 0,925 176 407 756 тисяча шістсот п'ятьдесят-два 2524 4788 9756 15156 30672
95,0 0,950 176 414 767 1678 2560 4860 9900 15372 31104
97,5 0,975 180 421 778 1 699 2596 4932 10044 15552 31500
100,0 1,000 184 425 788 1724 2632 5004 10152 15768 31932
120,0 1,200 202 472 871 1897 2898 5508 11196 17352 35100
140,0 1,400 220 511 943 2059 3143 5976 12132 18792 38160
160,0 1,600 234 547 1015 2210 3373 6408 12996 20160 40680
180,0 1,800 252 583 1080 2354 3589 6804 13824 21420 43200
200,0 2,000 266 619 1154 2488 3780 7200 14580 22644 45720
220,0 2,200 281 652 1202 2617 3996 7560 15336 23760 47880
240,0 2,400 288 680 1256 2740 4176 7920 16056 24876 50400
260,0 2,600 306 713 1 310 2855 4356 8244 16740 25920 52200
280,0 2,800 317 742 1364 2970 4456 8568 17338 26928 54360
300,0 3,000 331 767 1 415 3078 4680 8802 18000 27900 56160

Пропорційна залежність між пропускною спроможністю і діаметром труб

Примітка. Потужність котла для вашої системи можна визначити, якщо ви знаєте розміри вашого будинку. При стелях до 260 см враховується квадратура, а при більш високих кімнатах, вже потрібна кубатура будинку. Такі показники зазвичай є в супровідній документації котла.

контури опалення

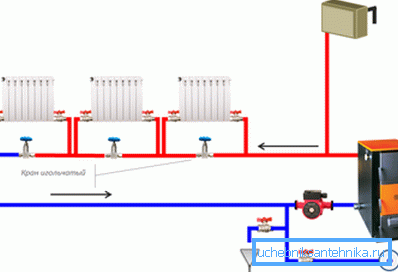

Схема одноконтурного підключення

Для початку подивимося, як робиться радіаторна система опалення в приватному будинку своїми руками, адже вона може мати або один, або два контури (однотрубна, двухтрубная). Якщо від гріє агрегату прокладається тільки одна магістральна труба, закільцьованих для подачі і повернення рідини, то в будівлях з великою площею така схема буде не зовсім ефективною.

Проблема тут полягає в тому, що кожна батарея, отримуючи теплоносій з магістральної труби, туди ж її і повертає, отже, з кожним наступним радіатором вода в системі буде все більше і більше охолоджуватися.

Навіть якщо між патрубками подачі і повернення встановити запірну арматуру (крани), як це показано на верхньому зображенні, то це принесе користь лише для даної батареї, а в наступній вода виявиться ще холодніше. Такі системи ефективні, коли в контурі підключено не більше 3-5 приладів, тому, у великих будинках від неї краще відмовитися взагалі.

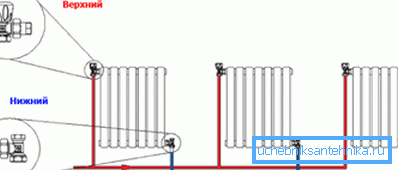

Схема двухконтурной системи з діагональним підключенням

Найбільш вигідно і зручно двотрубному пристрій системи опалення в приватному будинку, тобто, для подачі і повернення теплоносія з котла в котел служать різні опалювальні труби, як це видно з верхнього схематичного малюнка. Підключення батарей до магістралі тут може проводитися різними способами - знизу, зверху і по діагоналі.

Температура води в трубі подачі в двухконтурной системі практично не змінюється по всій її довжині, так як туди немає припливу охолодженої рідини, отже, нагрів всіх радіаторів від початку до кінця системи буде однаковим.

Тут дуже важливо правильно розрахувати діаметр труб, так як при його збільшенні збільшується і обсяг рідини, а разом з ним підвищуються і витрати енергоресурсів для котла.

У приватному секторі для стояків зазвичай застосовуються труби перетином 25-40 мм, а для підключення радіаторів - 20 мм.

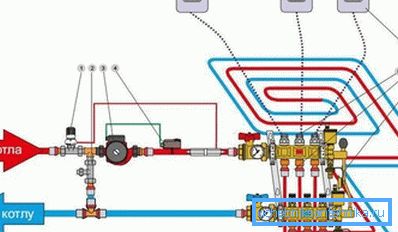

Схема підключення водяного статі
  1. Клапан управління з температурним датчиком;
  2. Клапан балансування;
  3. Циркуляційний насос;
  4. Запобіжний термостат (накладної);
  5. Електропривод клапанів колектора;
  6. колектор;
  7. Байпас (потрібен в високотемпературних котлах);
  8. Кімнатний термостат.
Схема теплої підлоги з радіаторами

У разі об'єднання радіаторів з теплою підлогою вам знадобиться подавати теплоносій з різною температурою - на батареї в діапазоні 60-80? C, а на контур статі - 30-50? C.

Щоб здійснити такий поділ, вам знадобиться насосно-змішувальний вузол, який зазвичай складається з байпаса. У нього врізається триходовий клапан для регулювання гарячого потоку. Коли рідина в трубі теплої підлоги набирає потрібну температуру, то клапан з труби подачі направляє її вже не в теплу підлогу, а просто скидає в трубу повернення до тих пір, поки термостат не дасть команду про підігріві контуру.

висновок

Деякі користувачі цікавляться, як промити систему опалення в приватному будинку, але це досить велика тема, яку слід виділити в окрему статтю. Скажемо тільки те, що це робиться спочатку за допомогою холодної, а потім гарячої води з додаванням хлорного вапна і компресора. Контур відключається від котла за допомогою запірної арматури (кранів).
