Система опалення своїми руками: поради новачкові
Тема цієї статті - опалювальна система своїми руками. Нам належить познайомитися з її основними елементами, визначитися з вибором устаткування і матеріалів, з розводкою і схемою підключення опалювальних приладів.
Отже, приступимо.
джерело тепла
Як опалити приміщення, розташоване на значній відстані від найближчої теплотраси? Очевидно, для цього потрібен автономне джерело тепла - водяний котел.
При виборі типу котла варто приділити увагу двом його властивостями:
- Економічність. Чим нижче ціна кіловата теплової енергії, тим менше експлуатаційні витрати.
- Автономність роботи. В ідеалі опалювальне обладнання не повинно вимагати уваги до себе.
Давайте складемо відповідні рейтинги, а потім порівняємо позиції котлів різних типів.
економічність
джерело тепла | Витрати, рублі / КВт * год |
Газ (магістраль) | 0,7 |
Дрова | 1,1 |
Кам'яне вугілля | 1,3 |
Пелети | 1,4 |
Газ (балони) | 2,8 |
дизпаливо | 3,2 |
Електрика | 3,6 |
Здається, якихось коментарів таблиця не вимагає. Магістральний газ лідирує по дешевизні опалення з величезним відривом.
автономність
А ось за цим параметром оцінки будуть сильно відрізнятися від попереднього рейтингу.

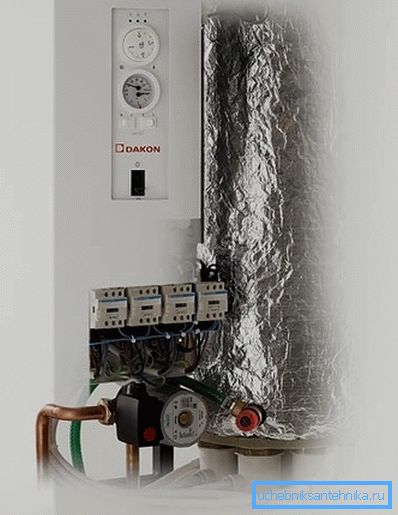

- Безперечний лідер - електрику. Електрокотел не вимагає ні обслуговування в тій чи іншій формі, ні відведення продуктів згоряння. Власнику досить лише задати температуру теплоносія або, при наявності зовнішнього термостата, температуру повітря в приміщенні.
- На другому місці за зручністю використання - газ. Пристрій систем опалення з газовим котлом теж дозволяє їм необмежений час працювати в автономному режимі, підтримуючи задану температуру. Власникові доведеться лише додатково потурбуватися монтажем ведучого на вулицю воздуховода.
Уточнимо: ми говоримо про котлах з електронним підпалом. П'єзорозпал робить котел енергонезалежною, але розпалювати його (зокрема, при згаслому запальнику) доводиться вручну.
- Використання дизельного палива теж дозволяє системі тривалий час працювати автономно; проте масивна ємність з солярой і шум пальника, мало відрізняється від шуму літака на зльоті, роблять користування цим джерелом тепла менш комфортним.
- Пелетні котли з бункером і автоматичною подачею палива забезпечують дещо нижчий рівень автоматизації: бункер доводиться періодично завантажувати, та й від чищення зольника бункер не врятує.
- Нарешті, найбільшої уваги потребують твердопаливні котли. Вугілля і дрова доводиться завантажувати кожні кілька годин. Використання газогенераторів, котлів верхнього горіння і теплоаккумуляторов змінюють картину в кращу сторону, але не так щоб радикально.
Висновки досить очевидні - якщо у вас є можливість користуватися магістральним газом, інших варіантів реалізації опалення годі й шукати.
При виборі газового котла варто приділити увагу ще парі характеристик.
- Якщо перебої в подачі електрики не мають систематичного характеру, наш вибір - виріб з примусовою тягою і електронним підпалом.
- Конденсаційні котли економічніші конвекційних на 9 - 11%. Вони утилізують не тільки тепло згоряння газу, а й енергію, що виділяється при конденсації продуктів згоряння.
Теплова потужність
Як зібрати систему опалення, яка забезпечить будинок необхідною кількістю тепла? Очевидно, варто почати з розрахунків. Нам належить оцінити теплову потужність котла і сукупну потужність опалювальних приладів.
Формула розрахунку має такий вигляд: Q = V * Dt * k / 860.
У ній:
- Q - теплова потужність (КВт).
- V-об'єм будинку по габариту (включаючи стіни) в кубометрах.
- Dt - різниця температур між будинком і вулицею в найхолоднішу п'ятиденку зими. Дані про повну загальну середню мінімумі для свого міста можна знайти у відомій онлайн-енциклопедії; внутрішня температура береться відповідає санітарним нормам (18 - 22С).
- k - коефіцієнт утеплення. Він виводиться інтерполяцією на основі такої таблиці:
опис будівлі | значення коефіцієнта |
Пінопласт шуба товщиною 100 - 150 мм, потрійні склопакети | 0,6 - 0,9 |
Цегла товщиною 40 см, подвійні склопакети | 1 - 1,9 |
Цегла товщиною 25 см, дерев'яні вікна | 2 - 2,9 |
Цегла товщиною 12 см, скління в одну нитку | 3 - 4 |
Скажімо, для будинку розміром 8х8х6 метрів при внутрішній температурі + 20С і середньому мінімумі січня 24С, виконаного з якісним утепленням (k = 0,8), буде потрібно (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (з округленням) кіловат тепла.
Щоб розподілити цю потужність по приміщеннях, досить підрахувати їх частку в обсязі всього будинку.
При цьому не варто забувати про пару нюансів:
- Приміщення без радіаторів (передпокій, комора, туалет) обігріваються за рахунок суміжних кімнат. Їх обсяг теж варто брати до уваги.
- На кухні зазвичай багато власних джерел тепла - холодильник, плита, мікрохвильова піч і т.д. Розрахункове значення для неї зазвичай зменшують на 20 - 25%.
опалювальні прилади
Очевидно, що пристрій системи опалення повинно включати не тільки джерело тепла, але і опалювальні прилади. Які батареї краще віддати перевагу економному власнику житла?
Для початку давайте задумаємося, в яких умовах доведеться працювати радіатора в автономній системі.
Робоча температура зазвичай знаходиться в діапазоні 50 - 80 градусів. Робочий тиск не перевищує 2,5 атмосфер. Гідроудари виключені - якщо, звичайно, не заповнювати контур, відкриваючи вентиля різко і до відмови.
Раз так, можна сміливо зупинити свій вибір на алюмінієвих секційних радіаторах - красивих, дешевих і володіють відмінною тепловіддачею.
труби
Як ми вже з'ясували, екстремального тиску і високої температури в автономному контурі не передбачається. Раз так, на трубах можна заощадити: ми виберемо недорогий, легкий і довговічний поліпропілен.
Оскільки цей матеріал має високий коефіцієнт теплового розширення, нам доведеться:
- Вибрати труби з армуванням. Шар алюмінієвої фольги помітно зменшить подовження при нагріванні.

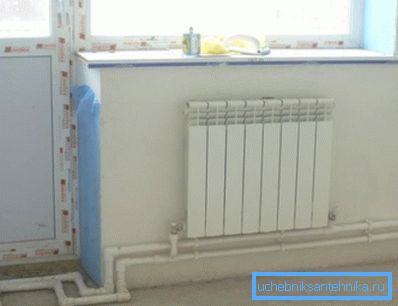

- Забезпечити довгі прямі ділянки розливу компенсаторами - кільцевими або П-образними вигинами.
Як провести опалення самому з використанням поліпропілену?
Для зварювання труб з фітингами використовується низькотемпературний паяльник. Оплавлені поверхні фіксуються в робочому положенні і через 10 - 40 секунд (в залежності від розмірів) стають єдиним цілим.

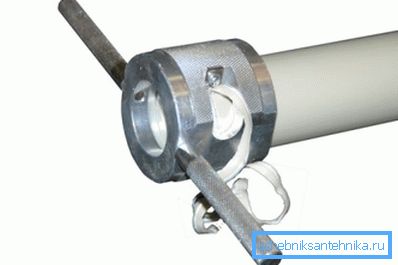

Важливий момент: алюмінієва фольга повинна бути видалена з поля зварювання зачисткою (шейвера). Вона послабить з'єднання, а в подальшому може викликати розшарування труби.
Які діаметри труб варто вибрати?
- Для розливу невеликого (не більше 150 м2 на поверх) будинку - із зовнішнім діаметром 25 мм.
- Для підводок до радіаторів - з діаметром 20 мм.
додаткові елементи
Як влаштована система опалення закритого типу?
Крім котла, труб і батарей, в ній є:
- Циркуляційний насос, що приводить теплоносій в рух.
- Перемичка з ХВП для заповнення системи водою.
- Скидач в нижніх точках контуру, що дозволяють повністю осушити його.
- Розширювальний бак. Він компенсує збільшення обсягу теплоносія при підвищенні температури.
- Запобіжний клапан, що спрацьовує при переповненні бака і збільшенні тиску понад розрахунковий.
- Манометр або термоманометр для контролю параметрів системи.
- Автоматичний.
Однак: насос, видалення повітря, запобіжний клапан і (іноді) розширювальний бак часто монтуються в корпусі котла, фактично перетворюючи його в міні-котельню. Перш, ніж йти за покупками, вивчіть документацію.
Крім того, опціонально можуть встановлюватися:
- Відсікаючі окремі опалювальні прилади та ділянки контуру вентиля.
- Грязьовик перед насосом.
- Дроселі або термостати, що регулюють температуру радіаторів.
- У верхніх точках контуру - додаткові воздушники.
розведення
Як самому провести опалення в одноповерховому будинку? На думку автора, найкращим рішенням буде ленінградка - однотрубна розводка по периметру поверху з радіаторами, підключеними паралельно основному розливу. Вона абсолютно безвідмовний і виключає зупинку циркуляції в якійсь частині контуру через завоздушіванія.
Як правильно провести опалення на двох поверхах?
Тут можливі два варіанти.
- Два кільця (по одному на поверх) з дроселем, що обмежує прохідність коротшого з контурів.
- Двотрубна схема з розливу на першому поверсі і на горищі і з'єднують їх стояками з опалювальними приладами.
Як правильно підключити радіатори?
Для коротких (не більше 7 секцій) опалювальних приладів оптимальним буде традиційне бокове підключення. Довші батареї краще підключати діагонально або знизу вниз.
висновок
Сподіваємося, що наш матеріал допоможе читачеві у виборі і монтажі опалювального обладнання. Додаткову інформацію про те, як монтуються системи опалення своїми руками, можна знайти в прикріпленому відео.
Успіхів!
