Системи опалення: огляд популярних схем і особливості їх
Здавалося б, що може бути складного в конструкції кліматичної мережі? На думку більшості, це або тепловий пункт системи опалення, або індивідуальний котел, що нагріває рідкий теплоносій. Потім вода або антифриз по трубах надходить в радіатори опалення, де і відбувається вторинний обмін тепловою енергією з повітрям в кімнаті.
Але за зовнішньою простотою ховаються дуже складні інженерні рішення, інструкція з експлуатації та обслуговування яких займає не один десяток сторінок.
Способи нагріву теплоносія
центральні теплопункти

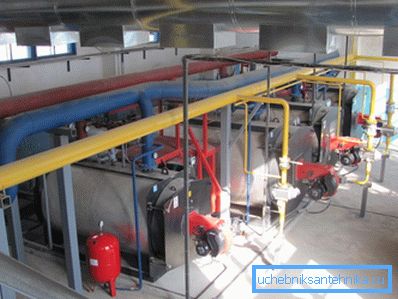

За допомогою централізованих котелень підігрівається теплоносій, який потім подається жителям міських квартир. Також такий тип опалення іноді організовується в котеджних селищах.
Кліматичні системи з централізованою подачею води мають наступні особливості:
- опалювальне обладнання знаходиться в спеціально обладнаному приміщенні і гріє воду, призначену для великої кількості споживачів;
- для подачі рідини адресатам використовуються теплотраси, прокладені, як правило, в підземних каналах;
- регулювання всіх параметрів теплоносія (температура, тиск, фізичний і хімічний склад, швидкість води) проводиться теж централізовано, вплинути на них кінцевий споживач не може.
автономні установки
У таких системах підігрів води, яка потім направляється в радіатори опалення, проводиться індивідуально для кожної квартири або будинку. З цією метою встановлюється власний котел опалення. Вибирати його ви можете самостійно, виходячи з потужності і типу використовуваного палива.
Існують такі різновиди:
- газові. Найбільш поширений варіант. Використовується природний газ, що поставляється по магістральних трубах або зберігається в балонах або газгольдері. Опалення з газовим котлом є однією з найбільш економічних, але встановлювати і обслуговувати таке обладнання можуть тільки сертифіковані фахівці.
- твердопаливні. Відмінний і недорогий варіант для будинків, до яких не підведено магістральний водопровід. В якості палива використовується деревина, буре вугілля, торф і так далі. Існують навіть агрегати, що працюють на біомасі. З їх допомогою можна організувати максимально екологічне опалення.

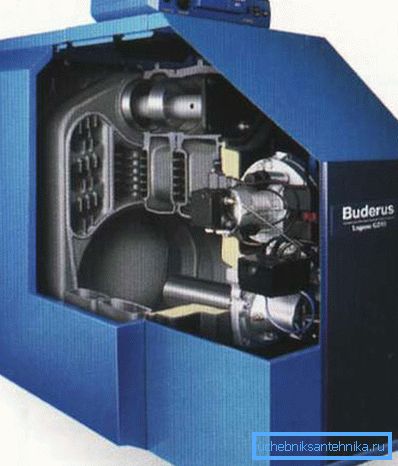

- рідкопаливні. Опалювальні системи, до складу яких включено рідкопаливний котел, працюють повністю автономно і не вимагають періодичного втручання людини для завантаження палива. Єдиний недолік - висока ціна солярки і необхідність обладнання місткого сховища для дизельного палива.
- електричні. Також можуть використовуватися для підігріву теплоносія. Мають відмінні споживчі властивості і технічні характеристики. Але паливо - електрика - коштує занадто дорого, тому система опалення не буде економічною.
В основному електричні агрегати використовують в якості додаткового або резервного обладнання.
Зверніть увагу! Для великих за площею будинків або споруд комерційного призначення може монтуватися біфілярного схема обігріву, до складу якої входить не один, а два котла, які обслуговують різні контури кліматичної мережі.
Також в даний час ведуться інженерні розробки кліматичних систем, що працюють на альтернативних джерелах енергії. Найбільш перспективна термосифонна система опалення, яка використовує сонячне світло.
Однак розвиток обладнання знаходиться на такому рівні, що використовувати ці пристрої в якості основних неможливо. Вироблюваної теплової енергії не вистачить, щоб забезпечити будинок теплом.
Способи прокладки труб
Розібравшись з котлом, можна переходити до вибору схеми прокладки труб. Тут складнощів виникнути не повинно.
Існує три основні різновиди:
- Однотрубна. В цьому випадку по периметру кімнати прокладається магістральна труба, в яку врізаються батареї. Схема установки останніх може бути послідовною (теплоносій протікає через кожен опалювальний елемент, іншого шляху у нього немає) і паралельної (вода тече по трубі і потрапляє в батареї за допомогою відвідних каналів, що йдуть до вхідного і випускного патрубків радіатора).
- Двотрубна. Тут прокладається два канали - один для подачі гарячої води, інший - для повернення теплоносія до опалювального устаткування. Більш гнучка система, яка дозволяє точно регулювати температуру в кімнатах і дає можливість ремонтувати або міняти радіатори без зупинки роботи всієї системи обігріву.
Двотрубна схема має два різновиди:

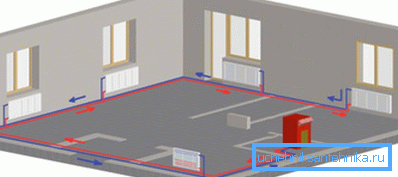

- тупикова система опалення - в цьому випадку пара магістралей йде до останньої кімнати, де і з'єднується перемичкою;

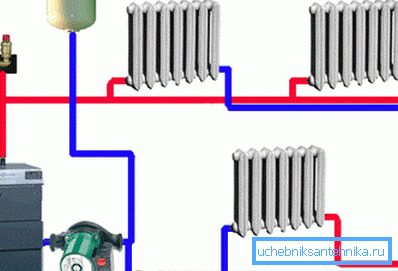

- попутна система опалення - магістралі з теплоносієм обходять всі кімнати і повертаються до котла.
Другий різновид краще: на її виробництво піде менше матеріалів.

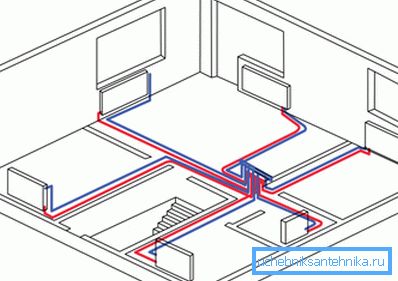

- Колекторна. Теплоносій подається до колектора, який розподіляє його в кожну батарею окремо. Найбільш гнучка система, але монтаж вимагає занадто великих грошових вкладень.
Проблеми з опаленням та шляхи їх вирішення
Загальні поломки і поточне обслуговування
Як і ваша улюблена Деу Нексія або Тойота Прадо, мережа обігріву вимагає періодичного технічного обслуговування.
Крім планових технічних робіт, опалювальна система може вийти з ладу і за деякими непередбачених причин:
- розгерметизується або проржавіє розширювальний бак або так звана буферна ємність;
- гідроудар, який виник в системі обігріву, зруйнує радіатори;
- утворюється велика витік, яка може викликати завоздушіваніе або повне спорожнення трубопроводів опалення;
- в результаті зовнішнього фізичного впливу буде пошкоджена труба або батарея опалення і так далі.
Зверніть увагу! Якщо поломка виникла в нагрівальному казані (особливо газовому), ні в якому разі не можна усувати її своїми руками. Навіть якщо просто вийшли з ладу керуючі контролери або термометр, висох герметик або почали пропускати гелеві ущільнювачі на патрубках, необхідно звернутися за допомогою до професіоналів. Інструкція по експлуатації теплового обладнання прямо забороняє самовільне втручання в роботу пристрою.
Щоб уникнути проблем при експлуатації системи, бажано, щоб конструювання або реконструкція, а також пусконалагодження проводилася спеціальною бригадою сантехніків. В кінці роботи вони складуть акт приймання і акт огляду системи, які ви повинні будете підписати, нададуть вам креслення і паспорт кліматичної мережі, а також дадуть гарантію на проведені роботи.
При аварії, якщо ви заллєте сусідів, і проведена експертиза доведе, що поломка сталася через помилки в монтажі, збиток буде відшкодовувати компанія-підрядник. Підставою для подачі позову в суд будуть документи, про які говорилося вище.
Самостійний монтаж бажано також проводити під контролем досвідченого фахівця, який вже займався опаленням. Крім того, не потрібно економити гроші на покупку матеріалів, беріть тільки якісні труби.

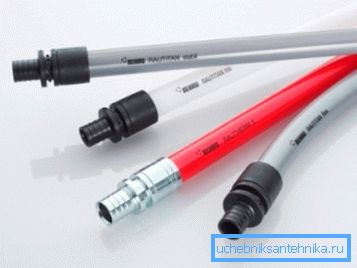

Наприклад, добре себе зарекомендували деталі, які реалізуються під торговою маркою Рехау. Хоча їх ціна досить висока, це відмінний вибір, який не змусить вас розчаруватися.

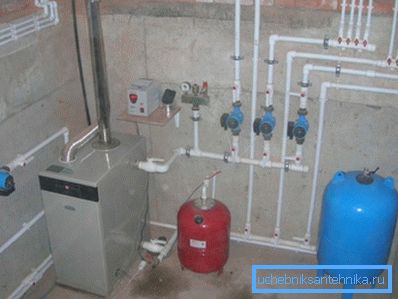

Поточне обслуговування систем опалення можна проводити самостійно. Найбільш поширені проблеми та шляхи їх вирішення наведені в таблиці нижче.
| проблема | Рішення |
| Перетоплять в системі опалення | Подібна неприємність рідко зустрічається при експлуатації кліматичних мереж. Перетоплять може статися в квартирах, розташованих близько до централізованих теплопуктам і тільки в тому випадку, якщо були порушені правила монтажу батарей.Когда патрубки з'єднані працюючим байпасом, ні про яке Перетоплять годі й думати. Що стосується автономних систем, то тут температура регулюється особисто вами за допомогою електроніки котлів. |
| запобігання гідроударів | Під цим терміном розуміється різке підвищення тиску теплоносія в системі, яке може привести до поломок труб, фітингів і, найчастіше, радіаторів опалення. Справитися з проблемою досить легко.В автономній системі потрібно повільно заливати теплоносій в труби, а в централізованій - обладнати вхідні патрубки батарей термоклапаном, які закрутити при пуску системи і відпускати потихеньку, щоб вода невеликий цівкою заповнила батарею. |
| підживлення системи | Якщо замкнута система опалення обладнана розширювальної ємністю відкритого типу, необхідно постійно стежити за рівнем теплоносія в ній. Рідина має властивість випаровуватися, тому обсяг води, що циркулює по трубах, уменьшается.Нужно періодично заповнювати втрати. Для цього не обов'язково лазити на горище, недолік теплоносія можна визначити і по манометру, встановленому на приладовій панелі котла. |

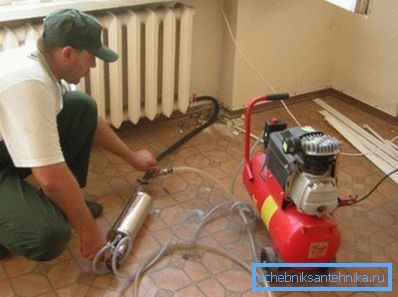

| Очищення кліматичної мережі | В процесі роботи всередині радіаторів (особливо чавунних) утворюються мінеральні відкладення, від яких потрібно позбуватися. Розглянемо, як промити систему опалення: для цього існують хімічні і механічні средства.В можете або залити в систему спеціальний розчин, або демонтувати опалювальні елементи і очистити їх за допомогою спеціальних гідро- або пневмопистолетов. Щоб захистити централізовану систему опалення від засмічення сміттям, бажано встановити грязевик для труби, що подає. |
Порада! Багато власників автономних мереж запитують, що залити в опалювальну мережу. Найчастіше в ролі теплоносія виступає вода, рідше - спеціальний антифриз. Якщо ви хочете заощадити, використовуйте воду.
Однак, перед цим бажано її пом'якшити з допомогою спеціального обладнання або розчинів. Це допоможе уникнути утворення накипу на трубах і збільшить термін між промивками системи.
розгерметизація системи
Найбільша кількість неприємностей при експлуатації опалювальних мереж доставляє порушення герметичності труб, фітингів, кранів, радіаторів та іншого обладнання. Справа тут не стільки в усуненні проблем, скільки в тому, як знайти витік.

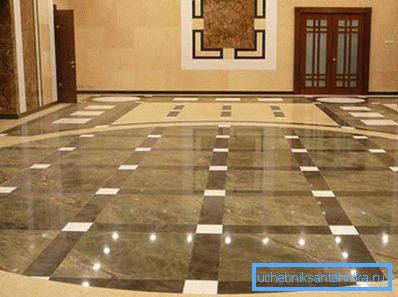

Якщо труби прокладені відкрито, потрібно лише озброїтися ліхтариком і провести ревізію. Але що робити, якщо подача і обратка замасковані під стяжкою, а зверху ще й покладені мармурові плити, на які були витрачені величезні гроші?
Тут можна дати тільки одна порада - захищатися від протікання потрібно ще на стадії монтажу. Для цього бажано використовувати спеціальні труби (металопластикові або із зшитого поліетилену) і простежити за тим, щоб ні одне з'єднання не було залито бетоном.
висновок
Періодична очищення і підживлення системи опалення, усунення протікань і обслуговування котла дозволять вам значно збільшити термін служби кліматичної мережі вашого будинку. Більш детально з порядком експлуатації інженерних мереж житлового будинку ми можете дізнатися з відео в цьому матеріалі.
