Схема двотрубної системи опалення: варіанти виконання

Який може бути схема двотрубної системи опалення в приватному або багатоквартирному будинку? Як виглядає запуск такої системи? Яке допоміжне обладнання, крім труб та опалювальних приладів, необхідно для її роботи? Спробуємо відповісти на ці питання.

Що це таке

Для початку спробуємо пояснити в найпростіших термінах різницю між однотрубної і двотрубної схемами підключення приладів опалення.

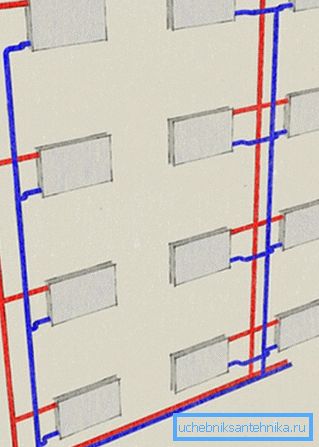

Уявіть собі пару закільцьованих на верхньому поверсі опалювальних стояків, що проходять в сусідніх кімнатах. Один з них - подає, другий - зворотний.

Так ось: якщо встановлений на кожному поверсі радіатор розмикає стояк, до якого він підключений, можна говорити про те, що перед нами схема однотрубної системи опалення. А ось якщо кожна батарея являє собою перемичку між стояками - це двотрубна схема опалення.

А тепер внесемо в ці стрункі логічні побудови трохи плутанини.

У чистому вигляді ці системи можна зустріти лише в приватних будинках невеликої поверховості і площі.

Куди частіше використовуються комбіновані схеми на кшталт наступної:

• Два проходять по підвалу розливу з'єднуються тими самими закільцьованими на верхньому поверсі стояками, що укладається в опис двотрубної системи.
• Разом з тим кожен окремий стояк - схема однотрубна. Описана нами вище конструкція з радіаторами-перемичками в реальному багатоквартирному будинку буде непрацездатною: теплоносій просто не стане підніматися на верхній поверх, рухаючись лише через одну-дві нижніх перемички.

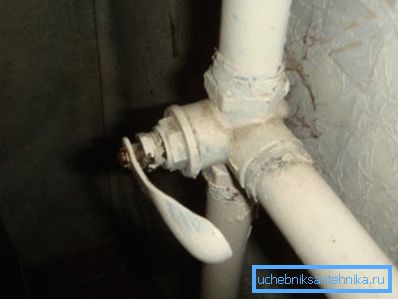

Уточнимо: як ми з'ясуємо пізніше, проблема вирішується балансуванням - дроселюванням опалювальних приладів. Однак в багатоквартирних будинках дроселі, хоч в одному з положень залишають без опалення сусідні квартири, використовувати категорично не можна. Просто тому, що будь-яка система повинна мати максимальну захистом від гм, яскравих представників інтелектуального більшості.

Класифікація

Отже, які схеми двотрубної системи опалення можна зустріти у вітчизняному ЖКГ та приватному житловому будівництві?

за орієнтації

У вертикальній системі обидві труби - подача і обратка розташовані вертикально. У горизонтальній, відповідно, навпаки. І ці схеми часто об'єднуються в межах одного будинку: так, розливу зі стояками-перемичками можуть утворювати горизонтальну систему, а під'їзний опалення - вертикальну.

По ходу руху теплоносія

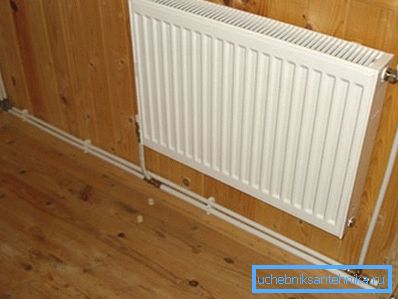

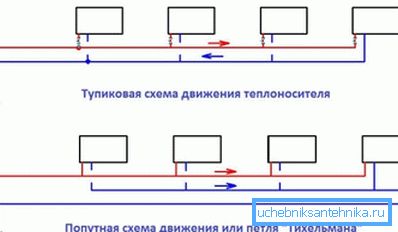

У попутної схемою теплоносій рухається в одному напрямку по обох розливу; в тупиковій - змінює напрямок руху на зворотне при переході з подачі в обратку. Типовий приклад попутної схеми - двотрубна система опалення приватного одноповерхового будинку, вікна та двері якого не заважають прокладці труб; а ось при наявності перешкод використовується тупикова.

За бажанням руху теплоносія

• У багатоквартирних будинках теплоносій (технічна вода) приводиться в рух перепадом тисків між подає і зворотним трубопроводами теплотраси.
• Типове рішення для великого приватного будинку - один або кілька циркуляційних насосів.
• Нарешті, в будинку невеликій площі циркуляція може забезпечуватися різницею в щільності між гарячими і віддали тепло повітрю масами води. Джерелом тепла стає котел або піч з теплообмінником.

Верхній і нижній розлив

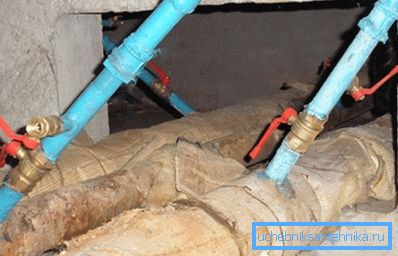

Більшість сучасних новобудов - вдома нижнього розливу: і подає, і зворотний трубопровід знаходяться в підвалі або в технічному горищі над першим поверхом, зайнятим магазинами або складами.

Зручність такої схеми в тому, що вся запірна арматура зосереджена в одному місці: для скидання стояка опалення досить перекрити два розташованих поруч вентиля і викрутити пару заглушок. Головний же недолік - трудомісткий запуск після скидання: щоб видалити повітряну пробку, потрібно потрапити в верхню по стояку квартиру.

Є, втім, пара нюансів.

• Якщо на одному з стояків відсутні опалювальні прилади, його разом з парним можна перепустити з підвалу. Для цієї мети замість заглушки встановлюється скидний вентиль. Досить вкрутити заглушку на другому стояку і відкрити вентиль на ньому, залишивши Скидач відкритим - і повітря вилетить на фронті потоку води.

• У деяких будинках перемички з кранами Маєвського винесені на горище. Для запуску не потрібно потрапляти в квартири верхнього поверху; проте в сильні морози зависла в перемичках при відключенні вода нерідко встигає замерзнути.

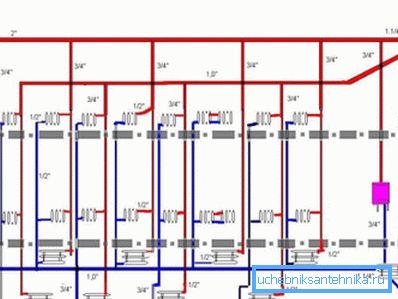

Двотрубні схеми опалення з верхнім розливом відрізняються тим, що подача знаходиться на горищі; теплоносій проходить розімкнуті радіаторами стояки по шляху до розташованої в підвалі обратке. У верхній точці розливу подачі встановлюється розширювальний бак з воздушником.

Що в результаті?

1. При скиданні вода не зависає ні в розливі подачі, ні в стояках - досить лише відкрити воздушнік на горищі.
2. Запуск системи простий і безпечний: все повітря виявляється в розширювальному баку.

Ціна простих скидання і запуску - необхідність побігати при відключенні стояка: його доводиться перекривати з знизу, і зверху.

балансування

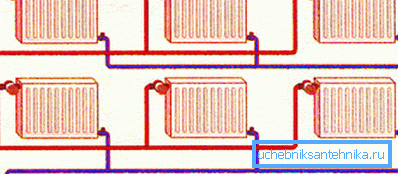

Горизонтальна двухтрубная схема в своєму первісному вигляді непрацездатна: теплоносій циркулює лише через ближні до котла або насоса опалювальні прилади. Проблема вирішується балансуванням - дроселюванням кожної батареї для отримання однакової температури.

Зауважте: через інерційності системи стабілізація температури теплоносія займає кілька годин. Звідси - очевидна інструкція: при виконуваної своїми руками балансуванню положення кожного дроселя змінюється на мінімальну величину з повторним контролем температур через 2-4 години.

устаткування

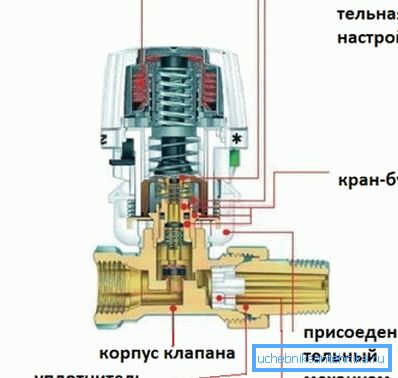

При спорудженні системи в приватному будинку знадобиться кілька додаткового обладнання крім труб та вентилів. З функціями деяких його видів нам доведеться коротко познайомитися.

висновок

Сподіваємося, що запропонована увазі читача інформація виявиться корисною. Як завжди, прикріплене до статті відео порадує його додатковими тематичними матеріалами. Успіхів!
