Схема обв'язки котла опалення: обов'язкові та додаткові

Які обов'язкові елементи повинна включати обв'язка котла опалення? Чим забезпечується безпеку експлуатації системи? Як організувати низькотемпературне опалення? У нашому матеріалі ми постараємося відповісти на ці питання.

обов'язкові елементи

Перелік обладнання визначається типом опалювальної системи.

Тип циркуляції

Примусова циркуляція має на увазі наявність циркуляційного насоса для системи опалення будинку.

Він комплектується:

1. грязьовики, встановленим перед насосом по току теплоносія;
2. Парою відтинають вентилів, дозволяють прочистити грязевик або демонтувати насос з мінімальною втратою теплоносія.

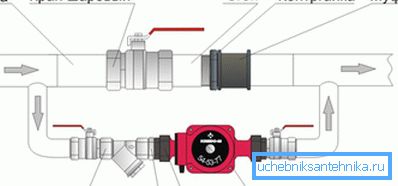

Якщо система працює поперемінно з примусовою і природною циркуляцією, між врізки відводів на насос повинен бути присутнім байпас з перетином, рівним перетину розливу. Він комплектується кульковим зворотним клапаном або вентилем, що запобігає зворотний потік води через байпас під час роботи насоса.

Відкрита і закрита системи

Відкрита система опалення повідомляється з атмосферою через відкритий опалювальний розширювальний бак.

Він поєднує кілька функцій:

• Компенсує збільшення обсягу теплоносія при нагріванні.
• Служить для відводу витісненого в нього повітря.
• Дозволяє доливати воду замість що випарувалася або викіпевшей в процесі роботи системи.

Зауважте: відкритий бак завжди монтується у верхній точці контуру. Розлив повинен мати постійний ухил від бака, який забезпечить природний струм остигаючого теплоносія і дозволить повітрю витіснятися вгору.

Крім того, схема обв'язки твердопаливних котлів в системах з природною циркуляцією включає розгінний колектор - вертикальна ділянка розливу, що з'єднує котел з розширювальним баком.

У закритій системі функції, виконувані відкритим розширювальним баком, покладаються на кілька пристроїв.

При монтажі системи своїми руками корисно знати кілька тонкощів.

• Розширювальний бак можна монтувати в будь-якій точці контуру; проте краще вибрати місце, де потік теплоносія містить мінімум турбулентності. Наприклад, перед насосом, приблизно в 10 діаметрах розливу від нього.
• Бажано встановлювати бак патрубком вгору. З чим пов'язана інструкція? З тим, що в цьому випадку в баку гарантовано не виявиться повітря по ту сторону мембрани, де повинен знаходитися теплоносій.
• Обсяг бака береться приблизно рівним 10% загального обсягу теплоносія в системі. Найпростіший спосіб оцінки його кількості - заповнити контур водою і злити її в будь-яку мірний посуд.
• Якщо в системі варто кілька мембранних баків, їх обсяг підсумовується.
• Постійні спрацьовування запобіжного клапана при роботі говорять про те, що розширювальний бак занадто малий.

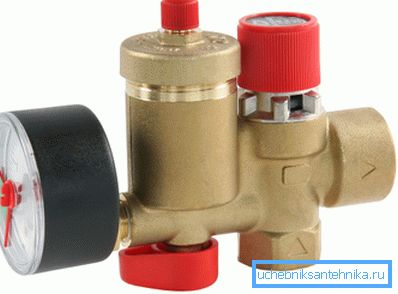

• Незалежно від наявності повітрявідводчика верхні точки опалювальної системи (верхні пробки радіаторів, перемички між ними і т.д.) комплектуються воздушником. В їх ролі можуть виступати як крани Маєвського, так і звичайні вентиля або водорозбірні крани.

Зовні і всередині котла

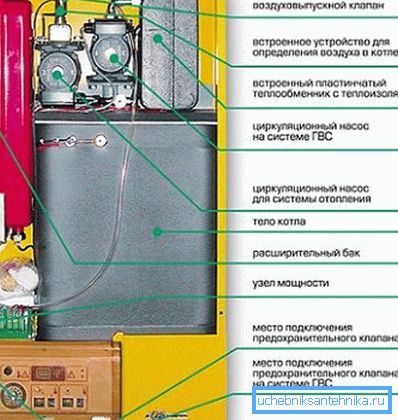

Найчастіше схеми обв'язки котлів опалення можуть помітно відрізнятися від описаних вище. Справа в тому, що багато опалювальні пристрої комплектуються власними циркуляційними насосами, групою безпеки, а найчастіше - і розширювальним баком.

При такій комплектації схема обв'язки настінного котла опалення включає, по суті, лише пару відтинають його вентилів, скидання в каналізацію і перемичку з системою ХВП для заповнення контуру.

додаткові елементи

Що ще може входити в обв'язку котла?

колектор

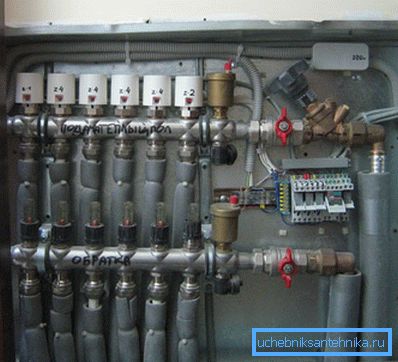

Колектор, або гребінка - це нескладне пристосування для паралельного підключення декількох опалювальних приладів або незалежних контурів. Колектори монтуються на подавальному і зворотному трубопроводах. Кожна пара відводів забезпечується запірним вентилем і дроселем для регулювання.

Гідрострелка

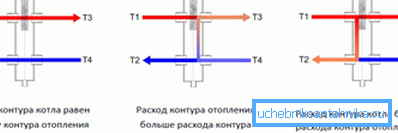

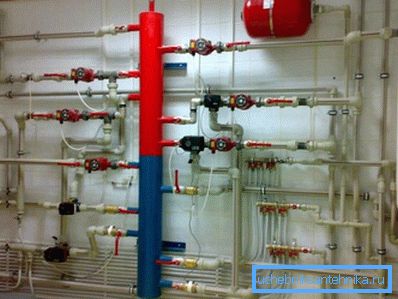

Вона являє собою різновид колектора і принципово відрізняється від нього лише значним внутрішнім об'ємом. Гідрострелка підключається і до прямому, і до зворотного нитці.

Поділ потоків в загальному обсязі дозволяє перерозподіляти теплоносій між подачею і обратку; мало того: через додаткові відводи можна відбирати воду з температурами, проміжними між обома нитками.

трехпроходних клапан

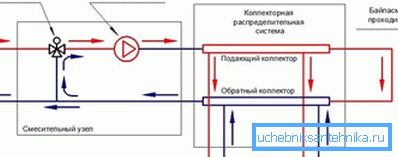

Це трійник з керованим клапаном, який працює за принципом або-або: він дозволяє відкрити приплив теплоносія з прямого трубопроводу, зменшивши витрата води з обратки, і навпаки. Для чого він використовується? Перш за все - для організації низькотемпературних контурів.

Справа в тому, що для твердопаливного котла температура зворотного трубопроводу нижче 50 С вкрай небажана: ціна надлишкового охолодження теплообмінника - освіту на ньому конденсату, різко знижує термін його служби. При роботі в штатному режимі, з температурами подачі і обратки 75/55 С, для живлення теплої підлоги створюється контур з окремим циркуляційним насосом.

Частина води обратки з цього контуру повертається на рециркуляцію; при цьому трехпроходних клапан дозує подачу більш гарячої води від котла в залежності від температури теплоносія. Як правило, така схема обв'язки твердопаливного котла опалення включає термостатичну головку, що відповідає за регулювання температури.

теплоаккумулятор

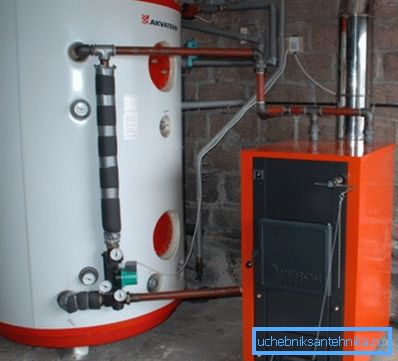

Під цією назвою ховається теплоізольований водяний бак значного обсягу. Він дозволяє запасти великий обсяг теплової енергії та поступово віддавати його нагрівальних приладів.

Теплоаккумулятор корисний для стабілізації температури радіаторів при використанні твердопаливних котлів; його нерідко включає і схема обв'язки електричного котла опалення, що працює виключно в нічний час, коли діє більш дешевий тариф на електроенергію.

висновок

Сподіваємося, що запропонована увазі читача інформація допоможе йому в проектуванні і будівництві власної опалювальної системи. Як завжди, прикріплене відео містить додаткові тематичні матеріали. Успіхів!
