Схема опалення багатоквартирного будинку на прикладі

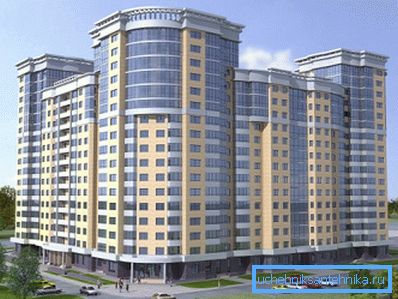

Значна частина житлових і підсобних приміщень обігрівається централізовано, незважаючи на різноманітність інших варіантів. В першу чергу схеми опалення багатоповерхових будинків актуальні при зведенні цілих мікрорайонів і невеликих населених пунктів. Одна котельня здатна забезпечувати теплом велика кількість об'єктів.

Переваги централізованих мереж

Відмітною ознакою подібних систем є знаходження котельного обладнання в окремій будові. Доставка теплоносія здійснюється за допомогою трубопроводів, які прокладаються безпосередньо по вулиці до кожного об'єкта.

Подібні мережі не влаштовуються своїми руками, так як обсяг проведених робіт дуже великий.

• Будь-яка схема опалення багатоповерхового будинку грамотно продумана фахівцями, тому серйозні збої трапляються рідко.
• Функціонування подібних систем здійснюється зазвичай на паливі, ціна якого невисока.
• Централізована мережа обігріву, як правило, обслуговується спеціальними службами, а значить, відпадає необхідність в контролі працездатності.
• При такому варіанті не потрібно розміщувати котел в межах житла, завдяки чому економиться місце.

Примітка! Що стосується мінусів, то до них можна віднести функціонування системи за визначеним графіком та неможливість здійснити індивідуальну настройку температурного режиму.

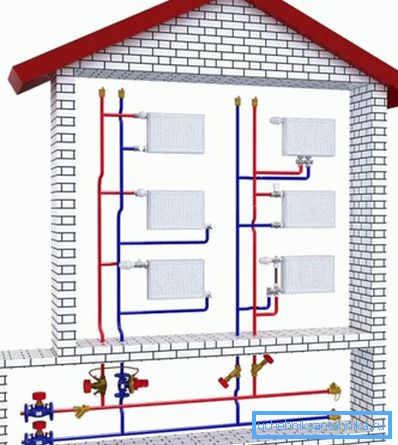

Орієнтовна структура системи

Централізоване опалення в плані пристрою практично не відрізняється від автономних систем. Однак розтин трубопроводів в даному випадку набагато більше, а обладнання, яке встановлюється в котельні, набагато складніше.

Далі наводяться основні елементи.

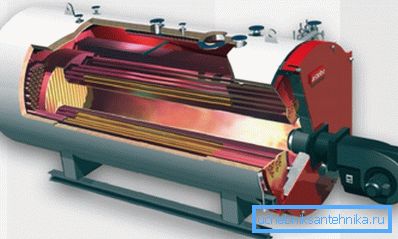

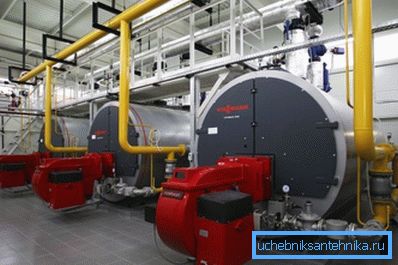

• Як джерело нагріву виступають великі та малі котельні, а також спеціальні ТЕЦ. У першому випадку теплоносій набуває задану температуру безпосередньо при згорянні палива. При іншому варіанті забезпечення теплом відбувається за рахунок пари. Крім того, теплові енергетичні централі здатні виробляти електрику.

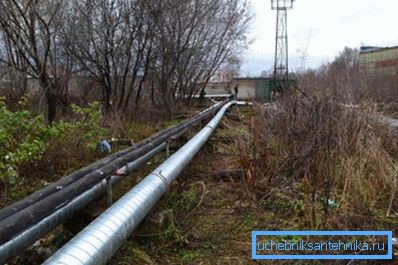

• За допомогою мережі трубопроводів здійснюється транспортування теплоносія до об'єктів. Діаметр вхідних і вихідних елементів зазвичай досягає 1000 мм. Що стосується прокладки, то вона може проводитися як наземним, так підземним способом.
• Опалювальне обладнання надає можливість передати тепло приміщенням. В якості основних приладів виступають радіатори і конвектори опалення. Вони встановлюються в приміщеннях, що обігріваються.

Довідка! Одна теплова енергетична централь (ТЕЦ) дозволяє замінити кілька невеликих котелень, в зв'язку з цим зменшуються витрати на зведення. До того ж звільняється чимала площа.

Базові способи класифікації

Будь-яка схема системи опалення багатоповерхового будинку може ставитися до тієї або іншої категорії. Класифікація централізованих систем може здійснюватися за кількома ознаками. Детальніше ознайомитися з ними можна, прочитавши інформацію нижче.

Залежно від типу теплоносія

• Рідинні мережі набули найбільшого поширення при обігріві багатоповерхових будівель. Вони дозволяють доставляти теплоносій на значні відстані без різкого погіршення якісних характеристик.
• Парові системи використовуються набагато рідше, але все таки зустрічаються. Вони дозволяють робити укладання труб опалення з меншим діаметром. Такий варіант в основному застосовується, де потрібно водяна пара.

Виходячи зі способу підключення

• Незалежні мережі припускають нагрівання теплоносія в спеціальному теплообміннику.
• Зовсім системи мають на увазі забезпечення теплом безпосередньо по гілках трубопроводів.

Детальніше про пристрій

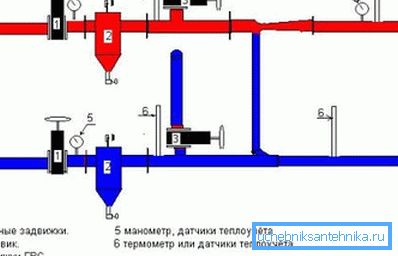

Щоб обігріти багатоквартирний будинок централізовано, його необхідно підключити до теплової трасі, яка проходить від ТЕЦ або котельні. Для цього в магістральному трубопроводі робляться вхідні засувки для теплових вузлів.

Відразу після запірних елементів встановлюються грязевики, які необхідні для осадження солей і окислів металів. Завдяки цим пристосуванням можна продовжити експлуатаційний період.

Безпосередньо в домовому контурі робляться врізки для гарячої води. Після них повинен розташовуватися основний вузол - елеватор опалення.

розводка системи

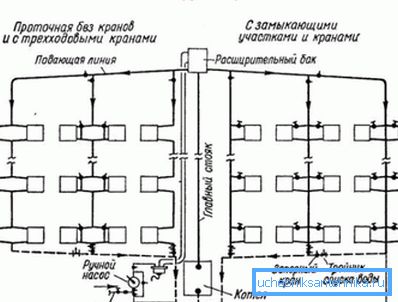

Зазвичай схема опалення в багатоквартирному будинку передбачає наявність однієї труби, що подає з нижнім або верхнім розливом. Вона може розходитися на певну кількість гілок, які направляються в будівлю з підвалу або горища.

При нижньої розведенню пари стояків поєднуються за допомогою спеціальних перемичок, розташованих на горищі або останньому поверсі. У верхній точці обов'язково встановлюється відвідників повітря.

Система обігріву з верхнім розливом має на увазі інсталяцію на технічному поверсі розширювального бака з відвідників повітря. Вентилі служать для відсікання кожного стояка від загальної мережі.

Правильний ухил при монтажі трубопроводів дає можливість при відкритті повітряних відвідників забезпечити злив теплоносія.

Гілка з верхнім розливом має деякі особливості.

• Температура приладів опалення знижується з просуванням теплоносія вниз, тому на нижніх поверхах вона буде нижче. Компенсувати теплові втрати можна шляхом установки додаткових секцій радіаторів.
• Запуск системи досить простий, адже для нормального функціонування потрібно лише відкрити спеціальні засувки, а також відвідників повітря на певний час.
• Злив теплоносія з стояків настільки складним, так як доводиться спочатку здійснити перекриття на технічному поверсі. Тільки після цього відкривається скидання.

Зверніть увагу! Налаштування опалювальної системи багатоповерхових будинків проводиться шляхом зміни діаметра елеваторного сопла. Тобто при зміні його розмірів рівень нагріву збільшується або знижується.

процес оптимізації

При доставці теплоносія від джерела до приладів обігріву відбуваються досить великі теплові втрати, тому повинні прийматися певні заходи, що дозволяють зберегти температурний режим.

Насправді існує всього два виходи з ситуації, що склалася.

• Інсталяція обладнання з більш високим ККД дозволяє поліпшити функціонування системи.

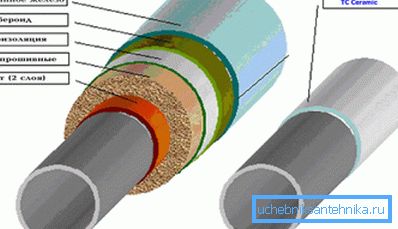

• Додаткова теплоізоляція трубопроводів може в значній мірі скоротити втрати тепла.

Про основні мінуси

1. Будь-яка централізована система працює за певним графіком, тому при експлуатації доводиться підлаштовуватися під нього. Крім того, здійснювати настройку температурного режиму самостійно неможливо.
2. Вартість котельного обладнання і трубопроводів є досить високою, а отже, при неякісному проведенні робіт можна витратити величезні кошти.
3. Роботи по влаштуванню централізованого опалення дуже трудомісткі, тому в разі аварійної ситуації потрібно не так мало часу на повне або часткове відновлення системи.
4. Періодичні перепади тиску в централізованої мережі здатні в деякій мірі знизити ефективність обігріву.

В якості висновку

Вище була представлена ​​інструкція, яка розглядає пристрій обігрівальних систем в багатоповерхових будинках, щоб власники квартир змогли оцінити масштаби централізованої мережі і її ефективність. У разі необхідності завжди може бути створена автономна гілка, яка буде підтримувати потрібну температуру в житловому приміщенні. Додаткові відомості з даної теми можна знайти, переглянувши спеціальне відео.
