Схема опалення двоповерхового будинку з примусовою

У наш час варіантів прокладки опалювальних комунікацій досить багато, але всі їх можна розділити на кілька основних груп, що мають відмінності в конструкції і ефективності роботи. У даній статті ми розглянемо найпопулярніші варіанти, виділимо їх головні переваги та торкнемося недоліки, ознайомившись з інформацією, викладеною нижче, ви без зусиль зможете визначитися з тим, який з видів буде оптимальним саме для ваших умов.

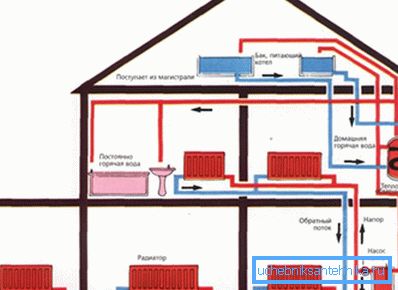

Двотрубні системи з розширювальними баками на горищі - одні з найпоширеніших в нашій країні

Найпопулярніші види систем

Найкраще в процесі експлуатації себе зарекомендували такі варіанти:

Контури з природною циркуляцією Ще пару десятиліть назад альтернатив цього виду просто-напросто не було. Подібні варіанти гарні своєю простотою і невибагливістю, але у них існує ціла маса недоліків, які будуть розглянуті в наступному розділі
однотрубні системи Більш досконалий варіант, який досить простий в монтажі, що важливо при проведенні робіт своїми руками. Крім того, цей тип комунікацій дозволяє заощадити матеріали, отже, і ціна проекту виходить нижче. Але і у цього варіанту є безліч мінусів
двотрубні системи Наявність двох магістралей та окремих підведень теплоносія до кожного радіатора дозволяють забезпечити більш рівномірну тепловіддачу, що збільшує ефективність. До мінусів можна віднести матеріаломісткість і неможливість приховати комунікації
колекторні комунікації Можна з упевненістю стверджувати, що даний варіант є найбільш досконалим і ефективним на сьогоднішній день. Особливості розведення забезпечують рівномірну подачу теплоносія до всіх нагрівальних елементів

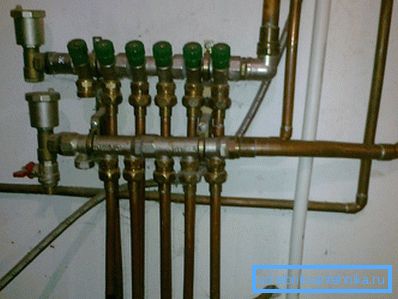

На фото: колектор або, як його називають, гребінка може здатися складним пристроєм, насправді все досить просто, варто розібратися в особливостях системи

Порада! Не варто довіряти думку фахівців, які стверджують, що той чи інший варіант краще за інших. Багато з них постійно роблять одні й ті ж види комунікацій і просто-напросто не хочуть збирати той же колектор, так як не дуже ознайомлені з його пристроєм.

Переваги і недоліки кожного з видів

Розглянемо кожен варіант розгорнуто, щоб зрозуміти, чим вони відрізняються один від одного. Варто враховувати не тільки вартість і трудомісткість монтажних робіт, а й ефективність роботи згодом. Дешеві в збірці варіанти найчастіше менш раціональні у використанні, що викликає перевитрата енергоресурсів.

Комунікації з самопливним рухом теплоносія

Схема опалення двоповерхового будинку з природною циркуляцією має деякі відмінності від аналогічних варіантів в одноповерхових будівлях.

Розглянемо найважливіші нюанси, про які слід знати кожному:

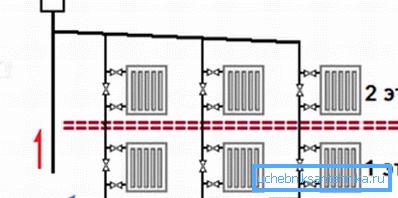

Так виглядає спрощений ескіз системи, що показує принцип її дії
  • На другому поверсі в обов'язковому порядку розміщується розширювальний бачок, обсяг якого розраховується індивідуально, виходячи з ємності системи. Розташовувати його можна як на горищі, так і в будь-якому приміщенні, головне - щоб ємність була розташована у верхній точці всієї системи.
  • Всі трубопроводи повинні прокладатися з ухилом від 3 до 5 градусів, щоб забезпечити рух теплоносія.

Зверніть увагу! Не варто забувати про те, що зворотний трубопровід робиться з труб, діаметр яких повинен збільшуватися в міру наближення до Теплоагрегат, це забезпечить відмінну циркуляцію.

  • Верхня труба може прокладатися як під стелею, так і під підвіконнями.

До переваг можна віднести повну автономність і незалежність від енергоносіїв, а також простоту обслуговування і безшумність роботи. З недоліків відзначимо складність монтажу, неможливість роботи в приміщеннях великої площі (понад 130 м2), Нерівномірний обігрів приміщень і необхідність постійного контролю рівня теплоносія.

однотрубний варіант

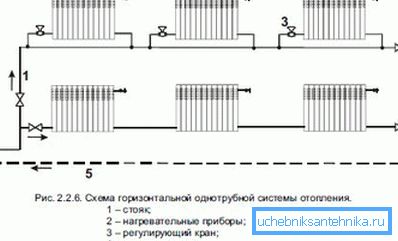

Головне достоїнство даного варіанту - роботи можна провести і своїми руками

Основними відмінностями цього варіанту є наступні фактори:

  • низька матеріаломісткість, так як потрібно набагато менше труб, відповідно, зменшується і ціна проекту, що є важливим фактором.
  • На відгалуженнях до кожного радіатора ставиться запірна арматура, це дозволяє відключати непотрібні точки обігріву або знімати їх для ремонту в разі потреби.
  • Також бажано зробити і байпасну лінію, це забезпечить рівномірність нагріву всіх елементів.

З плюсів можна виділити простоту і економічність, з мінусів - нерівномірне нагрівання в міру віддалення від котла і необхідність налагодження системи.

двотрубному опалення

Система опалення двоповерхового будинку з примусовою циркуляцією двотрубного типу є більш досконалим варіантом, який має цілий ряд плюсів:

  • Нагрівання радіаторів більш рівномірний, завдяки чому підвищується ефективність системи.

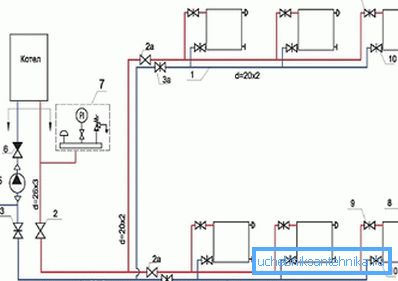

У таких системах подача теплоносія здійснюється через одну трубу, а її відведення - через іншу
  • Наявність циркуляційного насоса в системі опалення забезпечує постійний рух рідини незалежно від температури.
  • Подає труба може розташовуватися як під стелею, так і під підвіконнями або навіть у статі.

Можна сказати, що даний варіант є найпопулярнішим серед забудовників, проте, з недавнього часу все більшого поширення набуває більш досконалий тип, який ми розглянемо в наступному розділі.

Колекторна система

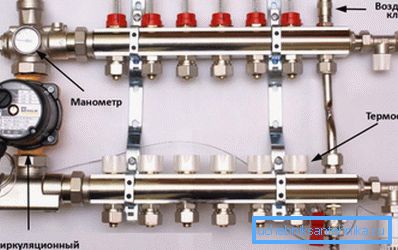

Колектор дозволяє здійснювати управління процесом обігріву максимально гнучко і ефективно

Багато хто помилково вважає, що даний варіант під силу встановити тільки професіоналам.

Тим часом, інструкція з прокладання комунікацій даного типу досить проста і включає наступні дії:

  • Розрахунок кількості точок обігріву, це важливо при виборі колектора опалення, так як на ньому має бути присутнім стільки висновків, скільки радіаторів в будинку.

Зверніть увагу! Використання колекторного варіанту дозволяє включати в систему і тепла підлога, для нього відводиться окремий контур, і ніякі зайві доопрацювання не потрібні.

  • Розподільник розташовується в котельні, від нього окремо ведеться труба до кожного радіатора. Це дозволяє управляти кожним контуром окремо.
  • Можна залишити кілька резервних висновків на випадок додавання радіаторів або укладання теплої підлоги.

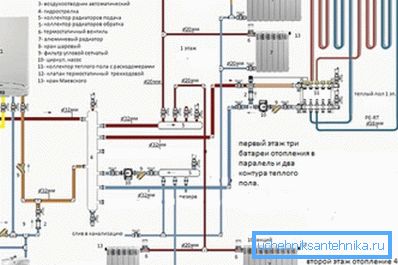

Один з варіантів схеми опалення в приватному будинку з теплою підлогою на першому поверсі

Єдиний мінус - прокладка великої кількості труб, на цьому недоліки вичерпуються.

висновок

Грамотний вибір системи опалення дуже важливий, так як якісний обігрів - запорука комфорту проживання в жіліще.Відео розповість і наочно покаже деякі нюанси щодо даної теми і допоможе прийняти правильне рішення при виборі того або іншого варіанту для вашого будинку.
