Схема опалення: як прокласти труби для автономної системи

Перед монтажем будь-якої системи обігріву необхідно визначитися зі способом розведення трубопроводів. Існують як широко відомі і часто використовуються однотрубні і двотрубні способи облаштування кліматичної мережі, так і більш екзотичні. До них відноситься схема опалення на два крила, променева, багатоконтурна і так далі.

Більш докладно про найбільш популярних з них читайте в розміщеному нижче матеріалі.

Різновиди систем обігріву

Перед тим як розробляти ті чи інші схеми - опалення своїми руками, гаряче водопостачання і тому подібні - необхідно визначитися з типом кліматичної системи за способом організації струму теплоносія. Від цього безпосередньо залежить, який спосіб прокладки труб підійде у вашому конкретному випадку.

Найбільш простий різновидом є гравітаційна система обігріву, в якій струм теплоносія відбувається за рахунок різниці температури і щільності води, що протікає по трубах. З такими схемами не з чуток знайомі жителі міст, які проживають в хрущовці або іншому багатоквартирному будинку з централізованою подачею теплоносія.

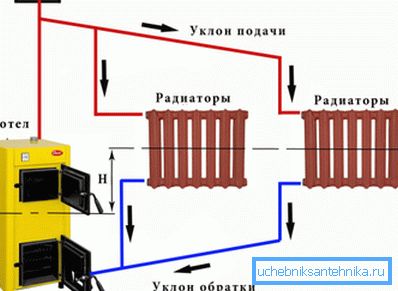

Принцип дії системи опалення з природною циркуляцією полягає в наступному:

1. Розігріта в котлі вода стає менш щільною і, відповідно, більш легкої, внаслідок чого витісняється важкими водними масами в верхню точку системи.
2. Звідти по змонтованим трубах рідина перетікає через встановлені у всіх кімнатах радіатори опалення, віддаючи теплову енергію повітрю в кімнатах.
3. Завершується цикл попаданням остигнула води в котел, де починається новий оборот.

Зверніть увагу! Для забезпечення нормальної швидкості потоку і видалення повітря їх системи опалювальні труби повинні розміщуватися під ухилом в 3-5 градусів у напрямку до котла. Це обов'язкова вимога, закріплене СНиП.

Гравітаційна система опалення має чимало переваг, однак, її використання пов'язано і з деякими труднощами. Всі плюси і мінуси експлуатації інженерної мережі з природним струмом теплоносія відображені в таблиці.

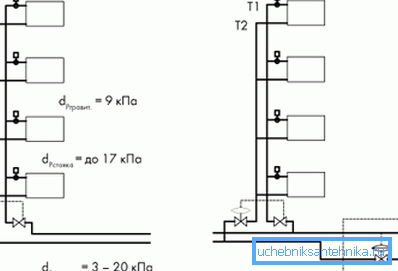

Гравітаційні схеми опалення будівель можуть застосовуватися і в індивідуальному будівництві. Різниця полягає лише в тому, що встановлювати розширювальний бак і виробляти розводку від вертикальних стояків годі й на горищі, а під стелею верхнього поверху (природно, в найвищій точці кліматичної системи).

Тому ви можете сміливо брати наявні в будівельних довідниках або описані нижче типові схеми опалення, модернізувати їх під власні потреби і втілювати в життя.

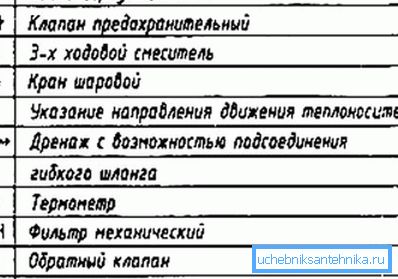

Порада! Щоб розбиратися в підготовлених інженерами ескізах і проектах, необхідно знати умовні позначення в схемах опалення. Знаків там трохи і вони інтуїтивно зрозумілі, тому їх запам'ятовування не займе у вас багато часу, але дасть можливість легко орієнтуватися в будівельній документації.

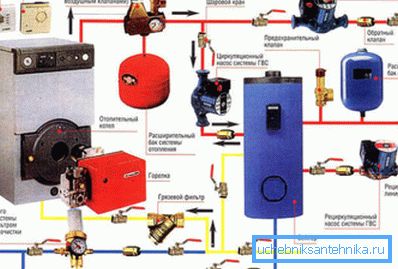

Якщо ви не готові миритися з недоліками гравітаційної системи, можна використовувати схеми монтажу опалення з примусовим струмом рідини. У цьому випадку обов'язковим елементом є циркуляційний насос, що встановлюється на обратке.

Тільки визначившись з розглянутим вище питанням, можна вибирати схему прокладки труб.

Їх існує кілька:

• однотрубна;
• двухтрубная;
• променева.

Зупинимося на цьому більш детально.

способи прокладки

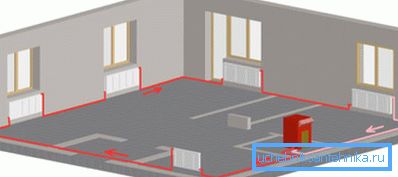

Однотрубна схема мережі обігріву

Почнемо розбір схеми опалення з однією трубою, яка служить і для подачі води в батареї і для транспортування остигнула рідини до опалювального котла.

Якщо необхідно обігрівати два крила або кілька поверхів будинку, необхідно за допомогою трійника розділити потік води на дві або більше частин. Кожен контур бажано оснастити запірною арматурою, що дозволяє в разі потреби відсікати його без зупинки роботи всієї системи.

Після проходження всіх радіаторів потоки повинні бути знову об'єднані в одну трубу, яка з'єднується з вхідним патрубком котла опалення.

Радіатори в однотрубної системі опалення можуть підключатися двома способами:

1. послідовним. В цьому випадку труба, що подає теплоносій, підключається до вхідного патрубка батареї і до випускного. Ніяких додаткових елементів не монтується. Теплоносій не може текти, минувши радіатор опалення.
2. паралельним. Тут водна магістраль просто прокладається по периметру всього будинку, а радіатори стикуються за допомогою трійників і відвідних ділянок. Плюс в тому, що при виході з ладу однієї батареї не порушується робота всієї іншої системи обігріву.

При облаштуванні однотрубної системи опалення бажано передбачити наявність наступних елементів:

1. Запірної арматури на вході і виході з батареї. З її допомогою ви не тільки зможете регулювати обсяг що надходить в радіатор води та, відповідно, температуру в кімнаті, але і зробити ремонт або заміну елемента опалення без зливу теплоносія.

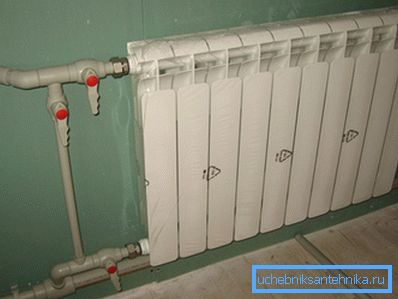

2. При послідовному з'єднанні вхідний і вихідний патрубки батареї перед запірними кранами бажано поєднати байпасами - відрізками труб меншого діаметра, які забезпечать перетікання води в разі відсікання радіатора.

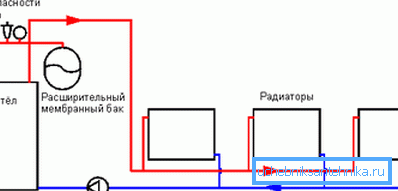

Двотрубна схема мережі обігріву

Система опалення з двома трубами (подачі й відведення) є більш ефективною, але вимагає і більшої кількості матеріалів, через що ціна монтажу дещо підвищується. Але і переваги очевидні. Її використання, особливо в парі з циркуляційним насосом, дозволяє більш ефективно і рівномірно розподіляти теплову енергію по кімнатах будинку.

Інструкція по конструюванню такої системи не викличе труднощів для розуміння навіть у початківця майстра:

1. Від котла прокладається дві труби, одна з яких з'єднується з вихідним, інша - з вхідним патрубком котла. За першої до радіаторів подається гаряча вода, по другий, відповідно, доставляється до котла вже остиглий теплоносій.
2. Врізка радіаторів проводиться за допомогою відвідних труб. Вхідний патрубок з'єднується з магістраллю подачі, вихідний - з обраткой.
3. Щоб уникнути руйнування приладів опалення від надлишкового тиску рекомендується не встановлювати запірну арматуру на випускному каналі радіатора.
4. Кожна батарея має бути обладнана повітряним клапаном - краном Маєвського, який необхідний для видалення повітряних пробок, що утворюються після заливки рідини в систему.

Переваги системи очевидні, а як недолік можна відзначити тільки велику матеріаломісткість - для двотрубної системи необхідно в два рази більше матеріалів, ніж для однотрубної.

Колекторна схема мережі обігріву

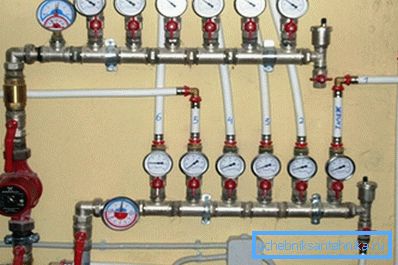

Це найгнучкіша і легко настроюється система опалення. Тут ви можете точно регулювати подачу теплоносія в кожну батарею будинку з одного місця - колекторного шафи. При аварії за допомогою запірної арматури відсікається будь-яка батарея, роблячи ремонт легким і швидким.

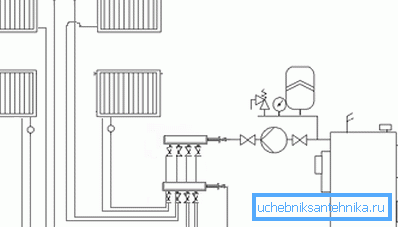

Схема роботи колекторної (променевий) системи така:

1. Основними елементами є два колектора: для подачі і відведення теплоносія.
2. Кожна батарея в будинку з'єднана парою труб зі згаданими вище колекторами. Таким чином, організовується як би окремий контур для кожного радіатора.

Променеву схему обігріву можна сміливо рекомендувати для установки, якщо вас не лякають такі нюанси:

• для монтажу потрібна величезна кількість труб, які потрібно прокладати під стяжкою підлоги;
• система повинна в обов'язковому порядку мати циркуляційний насос, так як дотримати ухил трубопроводів не вийде;
• при установці необхідно стежити, щоб під стяжкою ні змонтований жоден фітінг, який може дати протікання вже в процесі роботи.

висновок

Крім розглянутих вище способів розведення магістральних труб, що подають теплоносій до батарей і доставляють остигнула воду назад до котла, не менш важлива і сама схема з'єднання радіаторів опалення (знизу, збоку, діагональна). Правильне підключення не тільки збільшує швидкість циркуляції теплоносія і підвищує ефективність роботи батарей, але і запобігає виникненню повітряних пробок.

Більш докладно про це дивіться у відео в цьому матеріалі.
