Схема опалення заміського будинку: варіанти організації
Опалення будь-якого приватного будинку має бути зроблено не просто правильно, але і в повній відповідності з технічними умовами об'єкта. У цій статті ми розглянемо, як може організовуватися система опалення заміського будинку, і в якому випадку краще всього застосовувати ту чи іншу схему.
Почнемо з ключового моменту.
Який вибрати котел
Давайте розберемо особливості кожного рішення в порівняльній таблиці нижче.
| Тип котла: | Особливості варіанти: |
| газовий | Якщо до будинку підведена магістраль з даними енергоносієм, то тут і думати нічого - потрібно купувати і встановлювати саме газовий обігрівач. Якщо будинок невеликий (до 150 кв. Метрів), то підійде настінний прилад, а якщо це триповерховий котедж, то краще купити підлоговий варіант. |
| електричний | В принципі це не сильно вигідний варіант у фінансовому плані. Однак якщо газу немає, то і діватися виходить нікуди. Котли такого типу бувають ТеНові і індукційні. Ціна перших виробів приваблива, проте, вони служать не дуже довго. Індукційні ж хоч і коштують дорожче, але служать не 5-7 років, а приблизно 20. |
| Прилади на солярці і твердому паливі | Відрізняються автономністю і можливістю роботи на паливі на кшталт дров, шишок, тирси, соломи тощо А рідкопаливні агрегати працюють або від солярки, або від відпрацьованого масла. Варіант досить непоганий, якщо немає газу, і є перебої з електрикою. |
Зверніть увагу! Схема опалення в будинку може передбачати спільне функціонування одночасно двох котлів - електричного і, наприклад, твердопаливного. Пристрій на твердому пальному може використовуватися в якості подстраховочний варіанти - тобто включатися в той момент, коли пропадає електрика.
З котлами розібралися, тепер давайте визначимося з не менш важливими елементами системи.
Які вибрати труби і радіатори
Схеми опалення заміського будинку зазвичай передбачають два варіанти труб:
- сталеві магістралі. Хороші тим, що передають тепло по всьому периметру будинку, а погані тим, що їх важко зібрати своїми руками, так як потрібно використовувати зварювальний апарат. Крім того вироби бояться корозії.

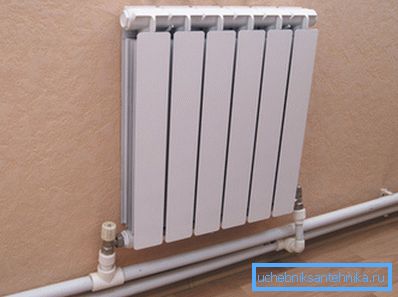

- пластикові труби. Відрізняються легкістю монтажу і відсутністю проблемних з'єднань. При зварюванні металу шви можу проржавіти, а ось спаяний пластик стає в якомусь сенсі монолітним, без будь-яких ризиків протікання.
Зверніть увагу! Пластикове опалення заміського будинку - своїми руками робити цілком можна, так як не потрібно ніяких спеціальних навичок. Крім того монтаж пластикової магістралі обходиться досить недорого, при тому, що результат виходить реально довговічний.
Так що виходить, що пластикові труби і газовий котел - це оптимальні варіанти. Крім того газовий обігрівач можна придбати не звичайний, а двоконтурний для гарячого водопостачання.
Що ж стосується радіаторів, то для приватного будинку краще застосовувати такі вироби:
- Чавунні батареї. Вони досить довго тримають накопичене тепло і крім того їх актуально встановлювати в опалювальних системах з природною циркуляцією теплоносія.
Порада: при природній циркуляції схема домашнього опалення має на увазі застосування сталевих або пластикових труб великого діаметру. При реалізації першого варіанта тепло розподіляється рівномірно по периметру приміщень, а в другому випадку теплоносій приходить в радіатори максимально гарячий.
- Сталеві панельні радіатори. Це оптимальне рішення для примусового обігріву. Батареї мають хороший рівень теплообміну і містять малу кількість води, завдяки чому котла доводиться нагрівати зовсім небагато теплоносія.
Що ж стосується біметалевих батарей, то для приватних будинків їх використовувати недоцільно, так як біметал призначений для роботи в магістралях великого тиску або там де є сильні перепади напору.
Втім, звичайно, якщо це схема опалення 3 поверхового будинку, та ще й з підземним рівнем, то можливо біметал і варто застосувати. Якщо планується велика потужність напору.
Отже, тепер розглянемо конкретні схеми опалення будинку - розберемо варіанти організації обігріву.
Огляд варіантів складання системи
Перш за все, схема опалення триповерхового будинку і будь-якого іншого, ділиться на два типи:
- З природною циркуляцією. Це коли рух води відбувається природним чином, без застосування електричних насосів - за рахунок зміни щільності теплоносія.

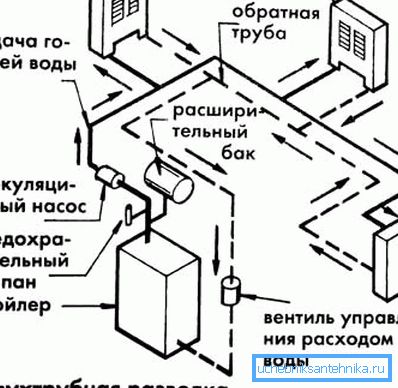

- З примусовою циркуляцією. Тут уже для руху рідини використовуються електронасоси. Як ви розумієте, повна автономність роботи в даному випадку неможлива.
Тепер що стосується відмінностей в залежності від способу розводки труб.
однотрубна система

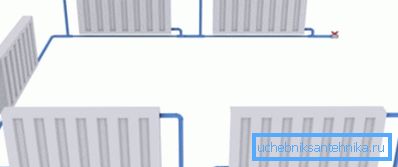

У такій магістралі теплоносій обходить всі радіатори послідовно, тобто по черзі, а потім повертається назад в котел. Тут виходить, що в кожну наступну батарею заходить більш холодна рідина, ніж в кожен попередній радіатор.
В принципі, вважається, що така схема опалення будинку - своїми руками найбільш реалізовується, так як доводиться монтувати мінімум труб і з'єднань.
Однак недоліки очевидні - кожний наступний обігрівач в загальній ланцюжку, буде все менше горячім.Варіант підходить для ситуацій з малим початковим бюджетом.
двотрубна магістраль

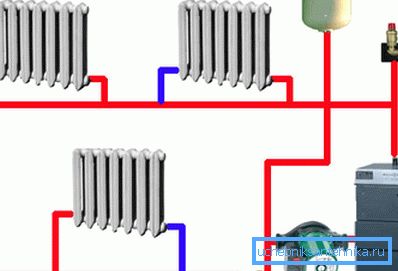

Тут суть полягає в тому, що до кожної батареї підводяться дві паралельні труби - подача і «обратка». Тобто по периметру приміщення прокладаються дві магістралі - і від кожної з них відходять лінії до різних сторін радіатора.
Перевага такого підходу в можливості регулювати потужність потоку в кожну окрему батарею. Також можна повністю перекрити кожен обігрівач. У попередньому випадку це зробити було б неможливо, тому що припинилася б подача теплоносія в кожну наступну прилад.
Система такого типу дуже хороша, проте для неї і труб знадобиться більше, і фітингів (за рахунок установки кранів і створення додаткових «поворотів»).
Колекторна магістраль
Колекторна схема системи опалення заміського будинку - своїми руками робиться складніше, ніж всі попередні варіанти.
Сенс в тому, що на виході з котла встановлюється спеціальний перехідник «гребінка», від якого до кожного радіатора виводиться окрема пара труб подачі і обратки.
Тут, звичайно, дуже велика витрата труб, але зате система такого типу досить зручна в експлуатації, так як вся регулювання здійснюється в одному місці. Оптимальний варіант - це встановлювати її у великих будинках, де багато кімнат і є теплі підлоги.
Зверніть увагу! Для рівномірного витрати рідини щодо кожного обігрівача, таку систему перед запуском потрібно збалансувати шляхом регулювання кранів на переходнике.
В принципі на цьому наш огляд закінчено, і тепер можна підвести підсумки.
висновок
Ми з вами розібралися в тому, з чого складається схема опалення і ГВП заміського будинку, а також розглянули за яким принципом той чи інший тип обігріву функціонує.
Сподіваємося, що тепер ви зможете спроектувати по-справжньому ефективне і вигідне опалення для свого житла. Якщо ж відомостей здалося мало, то перегляньте ще й відео в кінці цієї статті.
