Схема підключення радіаторів. особливості однотрубної,

Тепло є чи головною складовою комфорту, тут вже не настільки важливо, про що йде мова - про розкішному особняку або скромною міській квартирі. Опалення можна монтувати різними способами, але найпопулярнішою як і раніше вважається радіаторна система. Насправді схема підключення радіаторів опалення в квартирі і в приватному будинку не настільки сильно відрізняється між собою, тому далі ми поговоримо про те, які системи взагалі застосовуються в даному секторі.

Асортимент радіаторів.

Які системи використовуються

Які б радіатори не використовувалися, важливо чітко знати в яку систему вони будуть монтуватися. Вибір тут невеликий, найбільш поширеними вважаються однотрубна і двухтрубная системи. Крім того в приватних котеджах і новобудовах передбачають вільне планування іноді воліють монтувати колекторний варіант розподілу теплоносія.

Схема радіатора.

однотрубна система

У однотрубної системі підключення батарей виконується послідовно. Ці схеми підключення радіаторів опалення в багатоквартирному будинку використовується найчастіше. Очевидними перевагами тут є простота монтажу і відносна дешевизна проекту.

Схема опалення багатоповерхівки.

Слабким місцем у послідовному підключенні вважається неможливість будь-якої регулювання температури, крім зміни загальної температури теплоносія. При цьому нагрів радіаторів в міру просування теплоносія буде нерівномірним. Щоб ліквідувати це прикре непорозуміння, у міру віддалення від нагрівача або введення, додається більше секцій радіатора.

Порада: однотрубна схема послідовного підключення радіаторів опалення прекрасно підходить для тих приватних будинків, в яких опалення здійснюється за допомогою природної циркуляції теплоносія. Найчастіше це невеликі одноповерхові будиночки на 2 - 3 житлових кімнати або дачі.

Байпас і кульові крани.

Важливим моментом є наявність так званого байпаса. Якщо говорити простіше, то байпас це перемичка між вступної трубою і обраткой, яка монтується безпосередньо біля радіатора.

За цією перемичкою на введення і обратку встановлюються кульові крани, в результаті батарею можна в будь-який момент відключити і замінити в разі необхідності. Вода при цьому піде через байпас і система не вимагає повної зупинки.

Характеристики різних матеріалів.

Двотрубний варіант

Двотрубний варіант монтажу передбачає паралельне підключення батарей. При цьому по одній трубі здійснюється роздача одночасно на всі радіатори, а друга труба є обраткой. Байпас в такій системі не встановлюється, тому що видалення одного з осередків не зупиняє роботу всієї системи. Але, як і в першому випадку на вході і виході повинні монтуватися кульові крани.

Паралельний варіант монтажу хоча і тягне за собою більший витрата труб і запірної арматури, але для приватних будинків є набагато більш ефективним, ніж однотрубний. Для облаштування опалення в більшості багатоповерхових будинків такий варіант не підходить.

Двотрубний варіант.

установка колектора

Колекторна схема підключення віддалено нагадує двотрубну систему. Тільки тут монтується колектор з двома гребінками, одна на подачу, а інша на обратку. Кількість висновків на гребінках відповідає кількості радіаторів або інших нагрівальних приладів.

Сенс полягає в облаштуванні єдиного центру управління опалювальними приладами. Плюс колектор монтується, якщо система передбачає крім радіаторів установку теплої підлоги. Крім того, сучасні колектори часто забезпечуються термодатчиками, які здатні автоматично регулювати температуру в приміщенні.

Важливо: схема правильного підключення радіаторів опалення чітко регламентується низкою нормативних документів. Професіонали, як правило, керуються СНиП 3.05.01-85 або більш сучасною версією СНиП 41-01-2003.

Змішана схема опалення.

Способи підключення радіаторів

Теплоносій, яким найчастіше є вода, в системі може циркулювати примусово або природним чином. Примусова циркуляція в приватних будинках здійснюється завдяки установці циркуляційного насоса, енергії такий агрегат споживає мало, а ефективність опалення зростає багаторазово. Природно, для багатоквартирних будинків примусова система вважається єдино можливою.

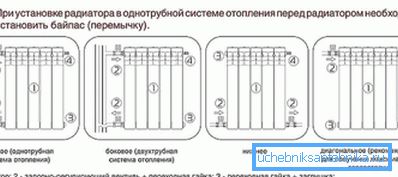

Способи підключення.

Природна циркуляція теплоносія на даний момент використовується тільки в місцях з серйозними перебоями електроенергії. Принцип дії заснований на відомих законах фізики. Нагріта рідина піднімається вгору, а холодна опускається вниз. Якщо грамотно змонтувати конструкцію, система буде працювати автономно, а енергія знадобиться тільки на нагрів теплоносія.

Залежність тепловтрат від місця розташування радіатора.

Важливо: чим потужніший варто циркуляційний насос, тим ефективніше буде робота опалення. Вибір способу підключення батареї стає особливо актуальним при природної циркуляції або недостатньо високій температурі теплоносія.

Взагалі існує декілька спеціалізованих варіантів підключення під кожен вид системи.

Але всі їх можна звести до трьох напрямків:

  1. Бічна стикування;
  2. Нижня підключення;
  3. Діагональне підключення.

Одностороннє або бокове підключення

Бічна стикування є найбільш поширеним і простим методом підключення. Найчастіше саме вона використовується для монтажу в багатоквартирних будинках з вертикальною однотрубної системою подачі теплоносія. При нормальному тиску і проектної температурі подачі води тепловтрати тут складають максимум 5 - 7%

Бічний варіант.

Ще одним позитивним моментом бокового монтажу є можливість установки або заміни батареї опалення своїми руками. При наявності байпаса і кульових кранів, інструкція по заміні гранично проста: перекрити крани, від'єднати старий радіатор і встановити новий.

діагональний монтаж

Як видно з назви, теплоносій в радіаторі повинен рухатися по діагоналі. В даному випадку введення підключається до верхньої частини батареї, а вихід потрібно монтувати внизу по діагоналі. При незначному збільшенні витрат труби, господарі тут отримують найвищий ККД.

Діагональний монтаж.

Саме таким чином рекомендується підключати радіатори в разі нестабільної температури теплоносія в системі опалення. Цікаво, що інструкція містить характеристики конструкції, які розраховані на діагональне підключення.

монтаж знизу

На відміну від діагонального монтажу, нижнє підключення з точки зору енергетичної ефективності найнижче. Серед професіоналів його часто називають ленінградкою. Тепловтрати при наявності декорує екрану або установці в ніші під вікном можуть доходити до 10 - 15% і більше.

Монтаж знизу.

Мабуть, єдиним достоїнством такого підходу є можливість заховати підводять труби в підлогу. Саме через естетичної привабливості багато господарів і віддають перевагу нижньому монтажу батарей. Щоб встановити такий радіатор використовується спеціальний перехідник «Мультіфлекс» забезпечений двома шаровими кранами для відключення.

Фото батареї підключеної знизу.

Важливо: перехідники під нижній монтаж можуть бути адаптовані під бічний вихід туб зі стіни і під нижнє вертикальне підключення. Плюс до того, міжосьовий зазор в них буває 50 і 80 мм. Тому щоб не витратити гроші даремно, слід звертати увагу на ці дрібниці.

вибір радіаторів

На сучасному ринку представлено безліч моделей радіаторів, але всі їх можна розділити за матеріалом і конфігурації. Що стосується конфігурації і дизайну, то варіантів тут десятки, і кожен виробник випускає свої моделі.

З матеріалом же все набагато простіше:

  • чавунні батареї вважаються патріархами, вони використовуються вже більше сотні років. І, незважаючи на появу сучасних конкурентів, старий добрий чавун і раніше в ціні. Викликано це трьома основними причинами: по-перше, чавун володіє завидною теплоємністю, при перебоях з опаленням він до 12 годин тримає температуру. По-друге, чавун не боїться корозії, і по-третє, ціна на нього цілком прийнятна.
Чавунне лиття.
  • алюмінієві радіатори мають найвищий ККД, відрізняються естетичною привабливістю і малою вагою. Але при контакті з міддю, алюміній утворює гальванічну пару і активно кородує. Плюс він не здатний тримати тиск. В результаті чого такі батареї підходять тільки для автономних систем в приватних будинках.
Алюмінієві батареї.
  • Сталеві панельні радіатори на даний момент використовуються рідко. Популярністю користуються трубчасті системи. Найвідомішим представником в цій ніші є полотенцесушитель для ванної.
Сталевий трубчастий радіатор.
  • Люди, які не звикли економити, часто встановлюють біметалічні батареї. Серцевина в цих конструкціях робиться з нержавіючої сталі і може витримати будь-який тиск або гідроудар, а оболонка виконана з алюмінію. В результаті такого симбіозу біметалічні конструкції мають унікальні характеристики якості. По суті, їх єдиний недолік - це висока ціна.
Біметалічний варіант в розрізі.

Не останню роль відіграє грамотний розрахунок потужності батарей.

В даному випадку не так важливо, з якого матеріалу зроблений сам радіатор, якщо правильно розрахувати тепловіддачу, то в вашому житло буде завжди тепло і комфортно.

  • Для типових міських багатоповерхівок, де висота стель не перевищує 3 м, як еталон прийнято вважати, що на кожен квадратний метр площі приміщення йде близько 100 Вт теплової енергії. Далі загальна квадратура множиться на 100 Вт і отримуємо результат. Якщо кімната кутова або є балкон, то до отриманого результату додається 20%.
Розрахунок кількості секцій.
  • У приватних будинках підхід до розрахунків аналогічний. Тільки тут береться не квадратура, а об'єм приміщення. В середньому на 1 м? кімнати витрачається 41 Вт енергії. Вирахувавши кубатуру кімнати і помноживши її на 41 Вт, ви отримаєте шукану потужність радіаторів.

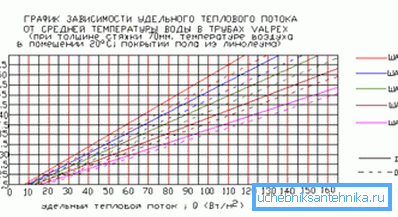

Залежність потоку від температури теплоносія.

На відео в цій статті зібрана додаткова інформація по темі.

висновок

Грамотно складена схема правильного підключення радіаторів опалення, безумовно, є запорукою комфортної атмосфери вашого житла. Для невеликого будинку її можна скласти самостійно, але без належного досвіду братися за проектування опалення в солідному котеджі не варто.

Довговічний чавунний радіатор.
