Схема системи опалення приватного будинку: розводка і

Яким чином може бути створена схема системи опалення приватного будинку своїми руками? І які обов'язкові елементи вона повинна в себе включати? Як підключити опалювальні прилади? Якими повинні бути батареї і труби?

Спробуємо відповісти на ці питання.

гравітаційна система

Найпростіша схема системи опалення в приватному будинку - так звана гравітаційна, або самопливна. Вона функціонує за рахунок різниці в щільності нагрітого котлом і остиглого в опалювальних приладах теплоносія.

розлив

Він прокладається великим (не менше Ду32) діаметром. Мета - знизити гідравлічний опір: долає його натиск в цій системі невеликий.

Зверніть увагу: не плутайте умовний прохід труби (ДУ) і її зовнішній діаметр, яким маркуються елементи полімерних і металополімерних трубопроводів. Скажімо, для поліпропілену Ду32 відповідає зовнішньому діаметру 40 мм.

З тих же міркувань краще віддати перевагу сучасні полімерні матеріали. Сталь з часом заростає відкладеннями і іржею, стаючи все більш шорсткою.

Відразу після котла розлив забезпечується так званим розгінним патрубком - вертикальним ділянкою, у верхній точці якого монтується відкритий розширювальний бак. Подальша частина розливу виконується з постійним ухилом до зворотного патрубку котла.

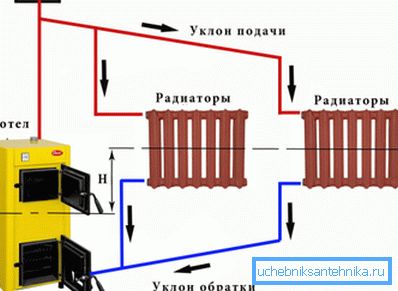

Котел, в свою чергу, монтується в нижній точці контуру; нерідко він встановлюється в приямок. Чим більше перепад висоти між котлом і радіаторами, тим більше натиск, тим швидше буде циркулювати вода в контурі.

Розведення і підключення радіаторів

Оптимальні схеми систем опалення приватних будинків з природною циркуляцією - це різні варіанти ленінградки.

Що це таке?

• Розлив є безперервне кільце, що з'єднує подає і зворотний патрубки котла.
• Опалювальні прилади підключаються паралельно розливу підведенням меншого діаметру.
• Оптимальна схема підключення опалювальних приладів - знизу вниз. У цьому випадку батарея не потребує промиванні: ил не затримується в її нижньому колекторі.

Для систем з твердопаливним котлом краще віддати перевагу чавунні радіатори опалення або сталеві регістри. Їх великий обсяг і солідна маса згладять коливання теплоносія при розпалюванні і прогорании палива.

запірна арматура

Гравітаційні схеми систем опалення для приватного будинку комплектуються мінімумом запірної арматури. По-перше, вони в ній не потребують: для усунення течі воду простіше повністю скинути і залити заново. По-друге, кожен вентиль або дросель викликає втрату звітного напору і уповільнює і без того нешвидку циркуляцію.

Що життєво необхідно?

1. Воздушники в радіаторах, розташованих вище розливу. Повітря з самого розливу витісняється в розширювальний бак і звідти - в атмосферу.

1. Скидання в нижній точці контуру для його осушення.
2. Відведення від системи ХВП з вентилем для заповнення контуру через розширювальний бак.

примусова циркуляція

Схеми системи опалення приватного будинку з примусовою циркуляцією більш поширені через більш гнучкого регулювання, що дозволяє налаштовувати опалювальні прилади та окремі ділянки контуру незалежно.

Крім того: така система швидше виходить на робочі температури і має менший розкид температур між подачею і обратку.

Безпека

Основна проблема закритої системи з примусовою циркуляцією - в тому, що вона потребує компенсації розширення теплоносія.

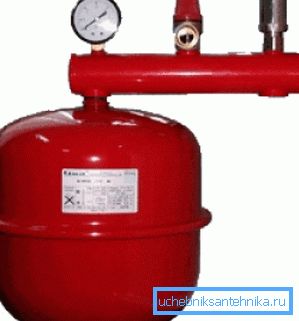

Функції єдиного відкритого розширювального бака, яким комплектуються відкриті схеми систем опалення приватного будинку з природною циркуляцією, тут доводиться перекладати на цілу групу пристроїв - так звану групу безпеки.

запірна арматура

Давайте з'ясуємо, з використанням якої запірної арматури монтується традиційна система опалення приватного будинку своїми руками?

1. Перед насосом по ходу руху теплоносія ставиться грязевик.
2. Насос і грязевик відсікається парою вентилів, що дозволяють демонтувати їх або прочистити фільтр без втрати теплоносія.
3. Нерідко між врізки насоса залишається перекривається вентилем або зворотним клапаном байпас, що дозволяє системі працювати при знятому насосі в режимі природної циркуляції.

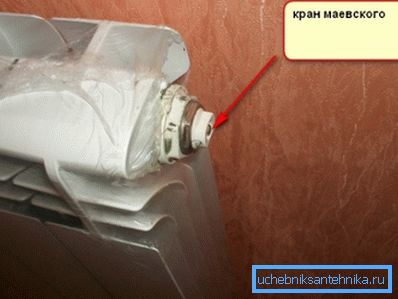

1. Верхні точки контуру (перемички, верхні пробки радіаторів) забезпечуються кранами Маєвського або звичайними водорозбірними кранами для відводу повітря.
2. Подають підводки опалювальних приладів комплектуються вентилями, що дозволяють повністю зупинити циркуляцію в них. Зворотні підводки дросселирующие.

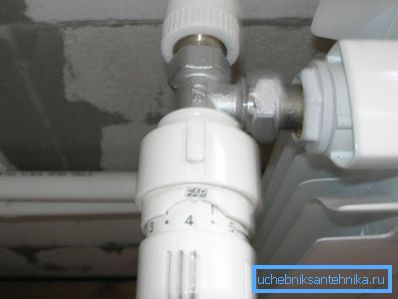

Замість дроселів нерідко використовують термоголовки: їх ціна трохи вища, зате вони дозволяють регулювати прохідність автоматично, в залежності від температури в кімнаті.

До речі: для газових, електричних і соляровим котлів переважно використовувати алюмінієві радіатори опалення. Вони дешеві, мають невеликий внутрішній обсяг (що гарантує швидке нагрівання) і відмінну тепловіддачу на одну секцію.

розведення

Які схеми монтажу системи опалення в приватному будинку можуть використовуватися в разі примусової циркуляції?

• Для одноповерхового будинку кращим вибором, на скромну думку автора, буде все та ж ленінградка. Інструкція пов'язана з її винятковою простотою і отказоустойчивостью: щоб розморозити цю систему навіть у найлютіші холоди, потрібно дуже постаратися.

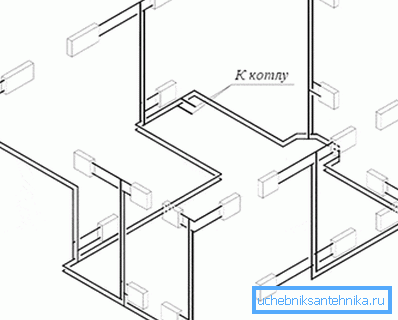

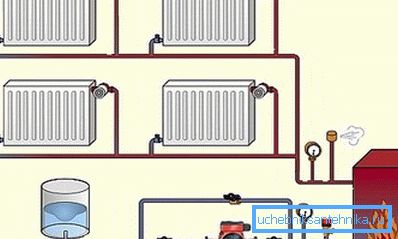

• Для двоповерхового будинку може використовуватися як ленінградка з двома паралельними кільцями, так і вертикальна розводка з нижнім розливом (Обратка і подача знаходяться в підвалі або на першому поверсі). Перемички кожного стояка комплектуються воздушником.

висновок

Сподіваємося, що запропонована увазі читача довідкова інформація допоможе йому в проектуванні власного опалення. Прикріплене відео, як зазвичай, містить додаткові матеріали. Успіхів!
