Схема твердопаливного котла: всі основні елементи приладу

Постійно зростаючі ціни на основні види палива змушують споживачів шукати альтернативні шляхи. Досить вигідним рішенням можна назвати твердопаливні котли, ефективно працюють і незалежні від поставки централізованих енергоносіїв.

Переваги опалювальних систем на твердому паливі

1. Головний агрегат автономної системи незамінний там, де спостерігаються перебої з газопостачанням, або воно відсутнє зовсім.
2. Пристрої даного класу вигідні і тим, що немає необхідності в підключенні до них електрики. Лише в деяких випадках потрібно мінімальне споживання електроенергії.
3. Сьогодні пристрій твердопаливного котла дозволяє експлуатувати його з максимальною віддачею тепла в приміщення.
4. У більшості регіонів деревина і деревні відходи - найдоступніший, в тому числі і за вартістю енергоносій.
5. Привертає запах свіжих дров і затишок від живого вогню. Любителі створювати ауру сільського побуту зможуть повною мірою насолодитися заміським відпочинком.
6. Вам не доведеться бігати по інстанціях за дозволом на установку обладнання. Це великий плюс, адже для монтажу пристроїв на газі або мазуті потрібно добути купу довідок.

Зверніть увагу! Дрова, вугілля, пелети або брикети не вибухонебезпечні. Тому вимоги до їх зберігання не настільки суворі. Досить обладнати прибудову або сарай для їх зберігання. На крайній випадок підійде і підсобка.

Як влаштований агрегат

Здебільшого покупцеві пропонуються пристрої круглої або прямокутної форми. Майже всі вони - нащадки відомої всім «буржуйки», модифікованої згодом. Тепер покращене пристрій твердопаливних котлів полегшило їх обслуговування.

В середньому підкладання дров необхідно через кожні 5-8 годин. Чим більше топливник, тим більше пального в нього вміщається, а значить, і підгодовувати пристрій можна рідше.

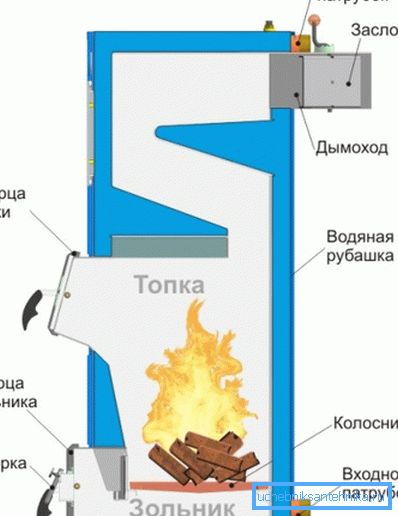

топка

Камера згоряння, або топка одночасно є ще й теплообмінником.

Вона складається з наступних елементів.

1. Ємність для закладки палива.
2. Зона відведення газоподібних продуктів згоряння.
3. Решітка, на якій розташовуються дрова.
4. Подає повітря отвір.
5. Портал для скопилася золи.

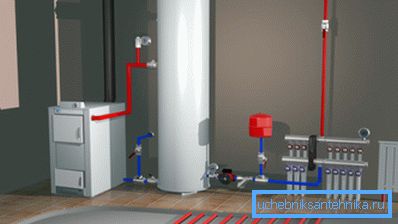

Зверніть увагу! Головна відмінність котла від печі в тому, що остання зігріває виключно повітря навколо себе. А ось схема опалення з твердопаливним котлом відрізняється тим, що пристрій забезпечений водяною сорочкою навколо топки. Далі гаряча вода використовується за призначенням.

водяна прошарок

Котел має подвійні стіни, між якими досить місця для води.

Саме туди її подають для подальшого нагрівання.

1. При згорянні палива виділяється жар нагріває воду. Відповідно до законів фізики тепліша рідина піднімається в верхній сегмент прошарку.
2. Досягнувши верхньої частини, де знаходиться патрубок, окріп проходить по ньому і відводиться для опалення приміщення по трубах в радіатори, всілякі змійовики або подається в систему теплих підлог.
3. Відпрацьована захолола вода повертається по нижньому патрубку назад в сорочку котла для повторного нагріву.

Зверніть увагу! Переважна більшість моделей котлів працює самопливом, тобто без втручання насосів. Лише зрідка зустрічаються різновиди, забезпечені циркуляційним насосом, який пришвидшує потоки води по системі опалення.

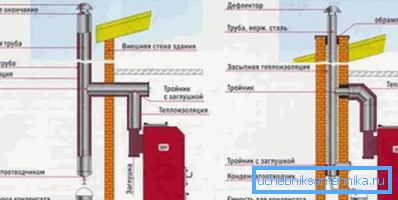

газовідвідна система

Будь-яке твердопаливні пристрій вимагає гранично уважного ставлення. Летючі продукти згоряння - це і є той самий чадний газ. Він безліч разів приводив до біди недбайливих користувачів.

Інструкція до всіх приладів наполягає на обов'язковій вентиляції та періодичного прочищення димоходів.

1. Димохід виводиться на вулицю, куди і йдуть газоподібні відходи.
2. Відводять труби рекомендується обробити теплоізоляцією.
3. Очищення внутрішніх поверхонь від нагару і кіптяви необхідно для запобігання закупорювання труб.
4. Зручно встановити модель з примусовою вентиляцією. Це поліпшить якість повітря в приміщенні.

Регулювання температурного режиму

Сучасні котли укомплектовані елементами, що дозволяють регулювати подачу повітря в топку без вашого втручання.

Без кисню неможливо горіння, а значить, збільшуючи або зменшуючи його обсяг, можна домогтися ідеального ККД агрегату.

1. Заслінка і спеціальний регулятор міцно з'єднані один з одним.
2. При підвищенні температури вище необхідного, розширюються стінки регулятора, опускаючи заслінку. Повітряний потік при цьому стає менше.
3. Зниження температури провокує зворотний процес. Піднявши заслінка збільшує доступ кисню в топку, стимулюючи більш активну горіння.

Дана схема опалення з котлом на твердому паливі може здатися примітивною. Однак, як показали багаторічні дослідження, саме вона найбільш ефективна, тому активно використовується при виробництві котлів.

Класифікація за матеріалом

Так як прилади виготовляють з різних матеріалів, постає питання - який практичніше, вигідніше і зручніше? Почасти це залежить від призначення котла, адже сьогодні можна побачити як компактні одноконтурні прилади, так і потужні їхні побратими з безліччю функцій і доповнень.

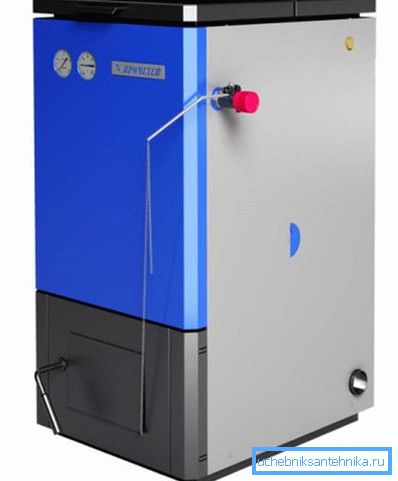

сталеві котли

Їх відрізняє найнижча ціна і простота обслуговування. Зате вони примхливі в температурному відношенні, в зворотному трубопроводі має бути вище +60 ?. Недолік усувається установкою клапана, що підтримує належний режим обратке, куди подмешивается вода гарячіше з труби, що подає.

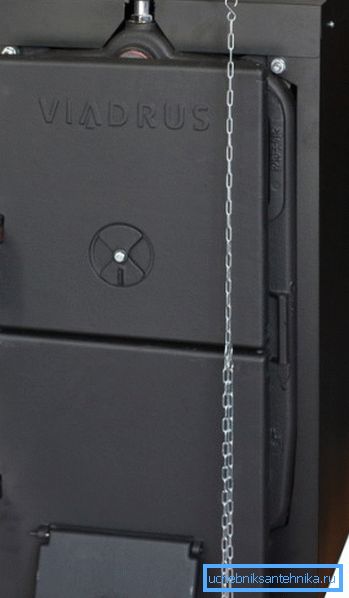

Вироби з чавуну

Метал, зарекомендував себе як надійний і довговічний матеріал. Оптимальний чавун для любителів капітальних і грунтовних речей. Багатьох не зупиняє навіть чимала вартість, хоча вона повністю себе виправдовує.

Для маленького дачного будиночка значне і важке обладнання недоцільно, зате на великій площі котеджу чавунний прилад в самий раз.

види палива

Термін «тверде» говорить сам за себе.

Ось що із задоволенням споживають котли, віддаючи натомість блага цивілізації у вигляді тепла і комфорту.

1. Деревина листяних порід.
2. Деревне і кам'яне вугілля.
3. Пелети (гранули з відходів деревообробки).
4. Брикети з тріски і тирси, шишок, торфу.

Останній пункт легко організувати своїми руками, якщо поблизу назбирати дари лісу і використовувати найпростіший прес.

Поділ за принципом спалювання

Найбільш затребуваними можна назвати наступні типи пристроїв.

1. Традиційні котли.
2. Аналоги тривалого горіння, де горіння відбувається зверху вниз (а не знизу вгору, як в звичайних). Зручні тим, що періодичність закладки палива відбувається рідше (до одного разу за добу).

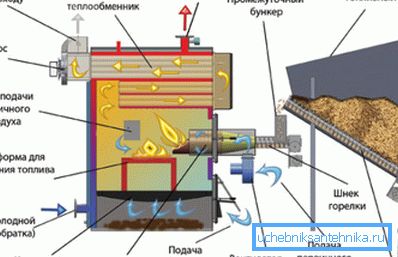

3. Пелетні агрегати, з автоматичною підкладкою гранул в камеру.
4. Газогенераторні (піролізні) пристрої. Підвищений ККД обумовлений використанням тепла газів, що виділяються, чого немає в перерахованих вище типах.

висновок

Підбирайте котел під особливості вашого будинку, його площа, архітектуру і умови. У більшості випадків це можна зробити інтуїтивно або проконсультувавшись на місці з продавцем.

Допоможе у виборі відео з докладним описом перевірених і зарекомендували себе моделей.
