Схеми опалення одноповерхового будинку: 3 ефективних способу

Як облаштувати опалення приватного одноповерхового будинку найдешевше і ефективно? Яка схема більш ефективна: з природною циркуляцією або примусової? Відповіді на ці питання, а також рекомендації по конструюванню кліматичної системи своїми руками, ви знайдете в матеріалі, розміщеному нижче.

Ефективна система опалення - запорука затишку в домі

Особливості системи опалення

Від того, яка схема опалення одноповерхового будинку буде використана для його обігріву, залежить не тільки комфорт проживаючих у ньому людей, але і економічність. Це особливо актуально в сучасних умовах, коли вартість використовуваних енергоносіїв постійно підвищується.

При виборі того чи іншого рішення, потрібно враховувати наступні фактори:

  1. простота. Бажано, щоб була можливість змонтувати опалення одноповерхового приватного будинку своїми руками. Це дозволить максимально скоротити витрати на його облаштування.
  2. економічність експлуатації. Як уже згадувалося, від того, які технології будуть використані, залежить сума, яка буде йти кожен місяць на оплату комунальних послуг. Найбільш ефективні в цьому сенсі схеми водяного опалення одноповерхового будинку з використанням газового котла, що працює на магістральному або зрідженому газі.
Система опалення повинна бути економною
  1. надійність. Незалежно від температури навколишнього повітря і інших зовнішніх факторів, кліматична система житла повинна забезпечувати комфорт і затишок в приміщеннях. Опалення одноповерхового будинку повинно функціонувати так, щоб не допускати замерзання теплоносія навіть у найсуворіші зими.
  2. автономність. Доцільно віддавати перевагу схемам, які найменш залежні від функціонування зовнішніх інженерних мереж. Інакше перебої з постачанням газу або електроенергії, які нерідко трапляються в вітчизняних реаліях, стануть причиною поломки.

Порада! Найбільш прийнятні в цьому випадку одноповерхові будинки з пічним опаленням. Але в цьому випадку вам буде потрібно подбати про наявність достатньої кількості твердого палива. Крім того, робота печі вимагає постійної уваги до неї з боку людини. Враховуйте це при виборі.

вибір енергоносія

Основним елементом будь-якої системи обігріву є котел - пристрій, що здійснює розігрів теплоносія, який потім надходить в радіатори і нагріває повітря в приміщенні.

Для нагріву можуть використовуватися такі види палива:

  • дрова - цей варіант особливо ефективний, якщо є можливість їх заготовляти самостійно, в іншому випадку витрати на обігрів можуть бути досить високими;
Дрова - непоганий варіант, особливо якщо недалеко від будинку є ліс
  • пелети і вугілля - хороший варіант, але котли, що працює на цих видах палива, вимагають постійної уваги з боку людини під час експлуатації;
  • дизельне паливо, електрику і скраплений газ - дуже ефективні енергоносії, але їх вартість досить висока (можливі, коли до будинку немає підводки магістрального газопроводу);
  • природний газ - найбільш ефективний і недорогий спосіб обігріву приміщень.
Газ - найбільш економічний енергоносій

розводка труб

Схема системи опалення одноповерхового будинку, крім нагрівального обладнання і радіаторів опалення, передбачає обов'язкову наявність труб, які використовуються для транспортування теплоносія від котла до нагрівальних панелей.

Всього існує три поширених схеми, кожна з яких буде детально описана далі.

Спосіб 1. З одного трубою

Найбільш простий, ефективний і часто використовуваний спосіб монтажу.

Схема однотрубної системи опалення для одноповерхового будинку конструюється в такий спосіб:

  1. По периметру стін будинку встановлюється магістральна труба діаметром не менше 32 мм. Її потрібно монтувати під кутом, щоб остигає теплоносій під дією сили тяжіння самостійно повертався до котла для подальшого нагріву. (Див. Також статтю Розведення труб: особливості.)

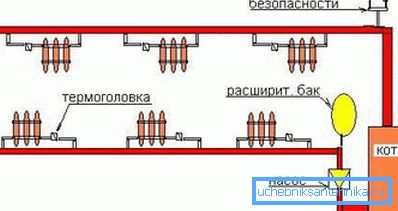

На фото - схема однотрубної системи опалення для невеликого будинку

Порада! Деякі «фахівці» радять встановлювати трубу поза домом, мотивуючи це естетичними міркуваннями. Цього робити не потрібно! Так як подібне рішення призводить до значних тепловтрат, зниження ефективності опалення.

  1. До що вийшло кільцю за допомогою труб меншого діаметра (20 мм) пристиковуються панелі опалення. Їх бажано підключати через запірну арматуру з терморегуляторами. Так ви отримаєте можливість регулювати температуру кожного радіатора опалення в окремо. У верхній частині опалювальної панелі необхідно передбачити установку повітряного клапана, який запобіжить «завоздушіваніе» опалювальної системи, негативно відбивається на ефективності роботи опалювальної системи.

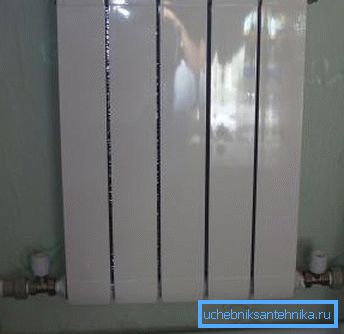

Радіатор опалення, з'єднаний з магістральною трубою

Така схема опалення будинку має безліч позитивних моментів:

  • її монтаж не викликає труднощів навіть у недосвідчених майстрів;
  • для установки подібної схеми потрібно купувати мінімально можливу кількість труб і інших деталей;
  • вся теплова енергія витрачається тільки всередині приміщень, виключаються її непродуктивні втрати;
  • якщо вами використовується схема опалення з примусовою циркуляцією - одноповерхового будинку або міської квартири - таке рішення дозволить зберегти працездатність системи навіть у разі нетривалого відключення електроенергії.

Спосіб 2. З двома трубами

У цьому випадку, як видно з назви, для подачі гарячої води використовується одна труба, а для транспортування її до котла - інша.

Схема двотрубної системи опалення одноповерхового будинку монтується в такому порядку:

  • по всьому будинку простягаються дві паралельні труби - їх можна встановлювати відкритим способом, ховати під покриттям підлоги, замурувати в стіну або декорувати коробом;
  • радіатори опалення і інше подібне обладнання як би «врізаються» в трубопроводи, створюючи перемички.
Схема двотрубної системи опалення невеликого будинку

Гаряча вода буде більш ефективно обігрівати ті приміщення, опалювальні панелі яких знаходяться ближче до котла. Щоб збалансувати схему, часто використовується запірна арматура, керована вручну або за допомогою терморегуляторів.

Недоліки такого рішення очевидна:

  • підвищена витрата деталей, необхідних для монтажу опалення;
  • небезпека виходу з ладу окремих сегментів мережі в результаті заморозки теплоносія (таке часто трапляється, якщо відкрити до упору крани, які обмежують доступ води в найближчі до котла радіатори опалення).

Спосіб 3. Променева

Дуже ефективна в плані регулювання температури в окремих приміщеннях, але найбільш дорога і складна в монтажі. Така схема найчастіше використовується для забезпечення теплом великих за площею житлових будинків, де передбачена примусова циркуляція води в трубопроводі.

Інструкція по монтажу така:

  • в котельні або іншому відповідному місці встановлюється два колектора, з'єднані з трубами, що подають і відводять теплоносій;
  • від цих колекторів йде по парі труб до кожного радіатора опалення в будинку.

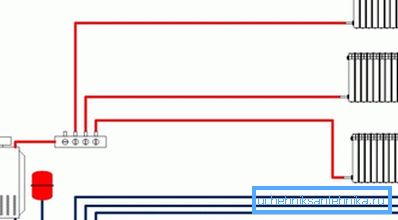

Схема променевої розводки трубопроводів

Переваги цієї системи вже були згадані, а що стосується недоліків, то вони очевидні:

  • для монтажу необхідно придбати велику кількість деталей та іншого обладнання;
  • необхідно вирішити питання про те, куди заховати вхідні та вихідні трубопроводи.

висновок

Ефективність роботи системи опалення залежить не тільки від обраної схеми її облаштування. Потрібно також подбати про якісне утеплення будівлі, а також установці енергозберігаючих вікон. Більш детальну інформацію ви можете дізнатися, ознайомившись з відео в цій статті.
