Схеми опалення з двоконтурним котлом: найбільш прийнятні

Як відомо, двоконтурним опалення в будинку є тоді, коли генератор тепла окремо зігріває воду для радіаторів (перша гілка) і для ГВП (друга гілка). Подібна схема роботи системи в наші дні стала досить популярною, в силу її універсальності і комфортності.

Щоб подібна мережа могла функціонувати, перш за все, потрібен двоконтурний опалювальний котел, здатний нагрівати і теплоносій, і воду для гарячого водопостачання. Про те, як може бути реалізована схема опалення приватного будинку з двоконтурним котлом, ми і розповімо в даній статті.

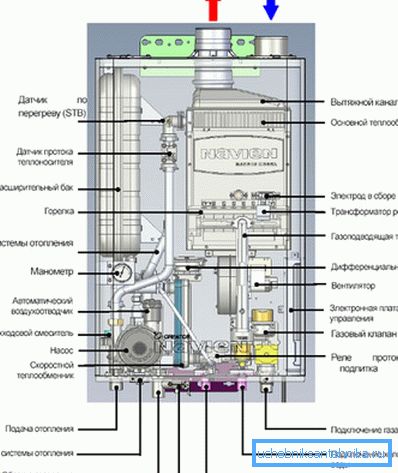

Особливості двоконтурних генераторів тепла

1. Головна відмінність таких агрегатів від одноконтурних побратимів в тому, що теплову енергію палива вони використовують не тільки для нагріву води в системі опалення, але і в гілці для ГВП.

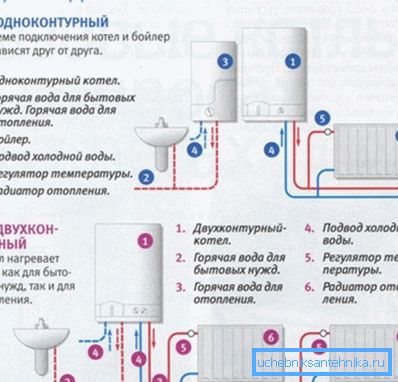

2. Одноконтурні аналоги також можна застосовувати для зігріву води. Відбуватиметься це може в накопичувальному баку за допомогою непрямого нагрівання. Теплоносій при цьому буде частково віддавати енергію, протікаючи через додатковий теплообмінник в термічно ізольованому резервуарі.
3. А головна відмінність заводського двоконтурного агрегату від таких саморобних схем - пряма передача енергії тепла від палива воді.

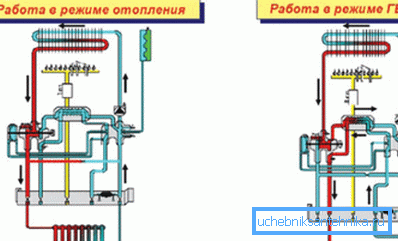

Зверніть увагу! Проектуючи систему, врахуйте одну дуже важливу особливість, яку має схема опалення з двоконтурним котлом. Коли в будинку включають кран гарячої води, то котел перестає нагрівати теплоносій і переключається на контур ГВП.

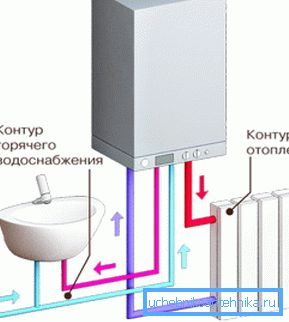

Як на практиці працює такий агрегат

1. Для грамотно утеплених будинків, що мають значну площу, озвучений режим роботи двоконтурного агрегату не дуже важливий. Подібні споруди мають високу тепловою інерційністю. Тому, навіть тоді, коли котел протягом декількох годин гріє воду лише для господарських потреб, температура в будинку зміниться всього на 1/2 градуса.
2. Коли будівля невелике або недостатньо утеплено, інерційність стає важливим параметром. Опалювальні батареї і вода в трубах в цьому випадку повинні остигати якомога довше. Домогтися цього можна, підібравши радіатори з великим об'ємом секцій і труби зі збільшеним перетином.
3. Коли існує потреба в значних обсягах і постійних витратах гарячої води, то двоконтурний котел краще не ставити.

Тут краще підійде схема опалення з двома котлами або одноконтурного аналога і гріє воду колонки. Двоконтурний агрегат не буде підтримувати комфортну температуру в приміщеннях, якщо стане працювати більший відсоток часу на ГВС.

1. Гравітаційну систему опалення також планувати з подібним котлом не слід.

Зверніть увагу! У цьому випадку, після зупинки котла, циркуляція в системі опалення припиниться майже відразу. Відновлення її буде довгим. В ході повторного наповнення гарячою водою, батареї розігріються нерівномірно. Це призведе до некомфортних розподілу температур в приміщеннях.

Облаштування опалення, якщо будівля невелике

Розглянемо, який може бути схема обв'язки двоконтурного котла опалення, якщо будинок одноповерховий, невеликий (до 100 м2) і має кілька роздільних приміщень, які все треба обігріти.

Оптимальною в даному випадку буде однотрубна мережу. Вона найпростіша по конструкції і в монтажі, при її експлуатації майже не виникає проблем. Крім цього, ціна системи буде невисокою, завдяки економії матеріалів, адже їх піде менше, ніж на двотрубний аналог.

Реалізація схеми

1. Невеликий обсяг будівлі говорить про те, що мешканців в ньому буде мало. Значить і витрати гарячої води будуть невеликі. Тут не варто відмовлятися від мають погану інерційність, зате красивих і добре віддають тепло алюмінієвих батарей. Чавунні аналоги теплоємні, але, як правило, неестетичні.
2. Об'єм теплоносія в трубах, в даному випадку, рекомендується збільшити. Оптимальне рішення задачі - підвищити перетин виробів на один ряд. Наприклад, з Ду-30 до Ду-40. Кількість води в контурах тоді стане більше в 1.6 рази.
3. Всі радіатори потрібно монтувати, не розмикаючи контур, паралельно йому. Схема їх врізки може бути діагональної або нижньої.

Інструкція рекомендує на кожній батареї поставити:

• дросель (балансування подачі);
• відтинає вентиль на обратке;
• кран для стравлювання повітря з системи (звичайної конструкції або Маєвського) в праву або ліву верхню кришку.

Варіант з нижнім розведенням

1. Зменшувати перетин основного контуру і розмикати його, в даному випадку, не слід.
2. Відразу після теплогенератора трубу контуру треба різко підняти вертикально для створення «розгінного» колектора. Потім її потрібно вести з нахилом (постійним) вниз.

Зверніть увагу! Така розводка труб досить складна і неестетично. Однак вона необхідна, щоб при виключенні насоса опалювальні батареї розігрівалися завдяки природній циркуляції.

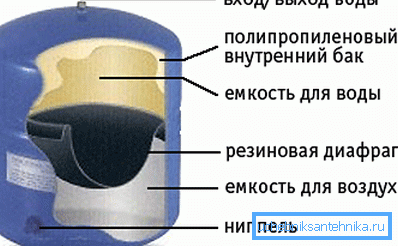

1. Перед котлом (по ходу руху теплоносія) слід встановити розширювальний бачок (мембранний). Він буде компенсувати збільшення обсягу води при її розігріванні.
2. Бачок повинен мати ємність, що становить 10 відсотків обсягу теплоносія. Резервуар слід поставити догори підведенням.

Що робити, якщо будинок великий за площею

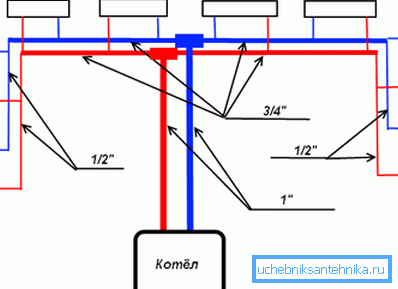

1. Для великого двоповерхового будинку з великим числом роздільних приміщень найкраще підходить двухтрубная схема опалення. Вона повинна мати верхній розлив і постійну розведення радіаторів.
2. Прямо від генератора тепла зігріта вода тече вгору по трубі, що подає. Вона огинає будівлю по його горищі або по стелі верхнього поверху.
3. Далі вода потрапляє в стояки, до них приєднані батареї. Вони не розмикають повністю стояк. Кожен прилад оснащений регулювальним дроселем і перемичкою.
4. Бажано встановити відтинає вентиль на другий гілці трубопроводу, що підводить. Кран для стравлювання повітря можна поставити лише один і прикрутити його у розширювального бачка на верхньому контурі.
5. За другою (нижньою) трубі, що обгинає будинок будинок по підвалу або полам першого поверху, вода тече назад в котел.

Зверніть увагу! Така обв'язка двоконтурного котла опалення має одну важливу перевагу. Якщо потрібно, вона здатна функціонувати завдяки природній циркуляції теплоносія. Як розгінного колектора тут буде виступати труба для течії води до верхнього ділянці розливу.

Тобто система з такою схемою може працювати без залежних від електроенергії агрегатів (наприклад, насоса). Виходячи з цього, якщо виникнуть форс-мажорні обставини, ви ніколи не станете.

Підвищення теплової інерційності системи

Ви можете підвищити своїми руками теплову інерційність обігрівальної системи.

1. Зручно зробити це, вибравши трохи більший перетин контурних труб, ніж необхідно за проектом.

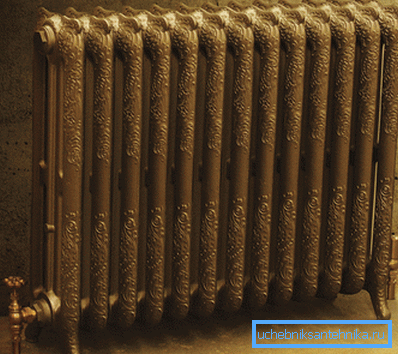

2. Також можна замінити батареї з алюмінію на чавунні аналоги. Вони мають розширений внутрішній обсяг секцій, який збільшує теплопровідність і теплоємність матеріалу. Існує думка, що все чавунні батареї для систем опалення мають непривабливий дизайн. Однак, це не так. Так, морально застарілі їх моделі радянських часів все ще випускаються. Але крім них ринок пропонує і сучасні аналоги. Наприклад, красиві підлогові радіатори з кованого чавуну або настінні батареї з плоскими естетичними формами.

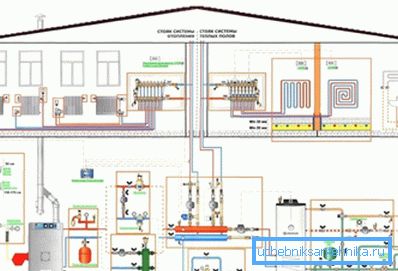

1. Нерідко мансардний або другий поверх будинку взимку потрібен лише час від часу, наприклад, для розміщення гостей. Тоді оптимальний варіант - застосувати опалювальну схему з двома генераторами тепла і окремими однотрубними контурами для кожного поверху.
2. В цьому випадку нагорі котел буде експлуатуватися більшу частину часу в економічному режимі, тобто підтримувати режим температур близько +5 градусів.

Найбільш дешевий спосіб подолати всі проблеми

1. Можна і самостійно вдосконалити огрівальну мережу, у багато разів підвищивши її теплову інерційність.

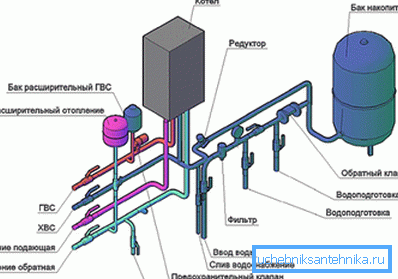

2. Для цього треба додати в схему акумулятор теплової енергії (накопичувальний бак). Він являє собою ємність об'ємом в 300/2000 л, яка має два сполучних патрубка. Бак слід добре теплоізолювати, для зменшення теплових втрат.
3. Ємність служить для накопичення великих обсягів нагрітої води. Якщо котел зупиняється, то витрачається запас тепла з цього бака. Зрозуміло, що чим резервуар більш об'ємний, тим радіатори будуть холонути повільніше.


4. Акумулятор тепла можна поставити на будь-якому з ділянок опалювальної системи. Можна змонтувати його в підвалі. Для цього треба розімкнути нижній контур двома патрубками. Є можливість поставити агрегат в коморі. Цікавий варіант - перетворити пристрій в основу теплої лежанки. Адже воно неминуче буде віддавати деяку кількість тепла в атмосферу.
5. Акумулятор компенсує перепади температур теплоносія, в той період, поки котел буде зігрівати воду для побутових потреб. Він дуже вигідний, якщо котел працює на електриці.

Зверніть увагу! Звичайно, даний метод має і свої мінуси. Наприклад, тепловий акумулятор коштує досить дорого. Якісна утеплена модель, що має об'єм в один кубічний метр, вам обійдеться в 20/30 рублів, що залежить від компанії-виробника.

висновок

Двоконтурний генератор тепла має як свої переваги, так і недоліки. При бажанні, мінуси агрегату можна істотно знизити. В цьому випадку ви придбаєте максимально комфортну систему, яка буде забезпечувати ваш будинок і теплом і гарячою водою. Відео розповість вам ще більше.
