Схеми підключення радіаторів опалення в приватному будинку:

При будівництві або ремонті у вас є різні способи підключення радіаторів опалення в приватному будинку, але, тим не менш, є тільки два варіанти загального облаштування контуру, хоча і тут є безліч нюансів. Ці варіанти діляться на облаштування або однотрубної, або двотрубної системи, хоча тут передбачається перехід контура на систему теплої підлоги, коллекторное опалення тощо.

Але, щоб в цьому розібратися, вам слід залишатися з нами і слідувати в читанні далі, де, до всього іншого, ми покажемо вам відео в цій статті.

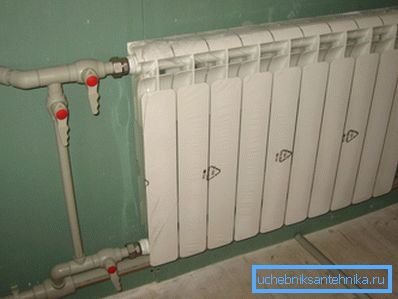

Підключення радіатора з байпасом

види контурів

Коротко про котлах

Примітка. Для будь-якого типу опалення потрібен джерело і в даному випадку ним може бути той чи інший котел. Вибір цього агрегату залежить, в першу чергу, від наявності енергоносія в вашому домі - електроенергії, газу, дизельного або твердого палива.

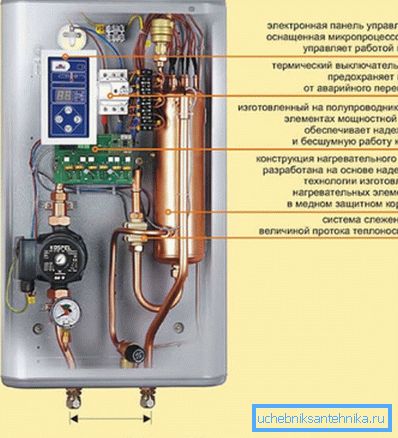

Електрокотел KOSPEL ЕКСО- пристрій
  • електричні котли підрозділяються на два типи - ТеНові і електродні, а залежить це від способу підігріву в них теплоносія, тобто, вода в них може підігріватися або за допомогою ТЕНів, або за допомогою електродів. Нас в даний момент не цікавлять повні характеристики агрегатів, але при цьому можна сказати, що ціна електродних набагато менше, зате там немає можливості підключення гарячого водопостачання. В цілому електричні котли досить економні і можуть працювати від мережі? 220В або? 380В, в залежності від величини опалювального приміщення (необхідна потужність споживання).

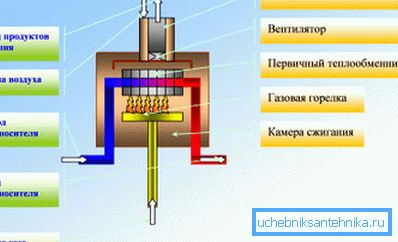

Система підігріву конвекційного газового котла
  • Найбільш поширеними є газові котли, але і вони теж бувають двох типів - конвекційні (традиційні) і конденсаційні (низькотемпературні) - їх вибір залежить від контуру опалення, встановленого в будинку. Конденсаційні котли дуже дорогі, але зате дуже економні - їх ККД часом перевищує 120%, але їх використання найдоцільніше для низькотемпературних контурів, тобто, систем водяного теплої підлоги. У випадках з радіаторні або змішаним (радіатори - тепла підлога), як правило, використовують традиційні агрегати.
  • Найрідше зустрічаються дизельні котли - вони бувають одно-, дво- і триступеневий, а використовують їх найчастіше в різних господарствах, з обмеженим доступом до джерел живлення, таких як електроенергія, газ та тверде паливо. А ось твердопаливні котли досить популярні, тим більше що останнім часом на ринок викинули багато газогенераторних моделей, що працюють за принципом піролізу.

Примітка. Існують також і універсальні котли, що поєднують одночасно кілька видів палива. Наприклад, газ - електрику, газ - соляр, соляр - газ - тверде паливо та інші комбінації.

Системи опалювальних контурів

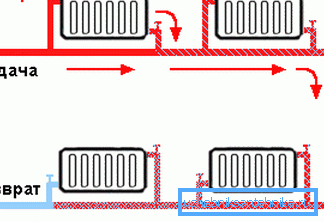

однотрубна схема

Деякі сантехніки використовують підключення радіаторів опалення в приватному будинку Ленінградка- це однотрубна система, зазвичай розрахована на три-чотири, від сили, п'ять радіаторів (багато що залежить від їх обсягу).

Суть тут полягає в наступному - теплоносій, вступаючи по ширшої трубі, потрапляє в дрібні відгалуження, які живляться радіатори опалення - це добре видно на верхньому схематичному зображенні.

Основна проблема такого контуру полягає в тому, що, вода, потрапляючи в батарею, втрачає частину температури і надходить назад, в трубу подачі і чим далі, тим вона виходить холодніше.

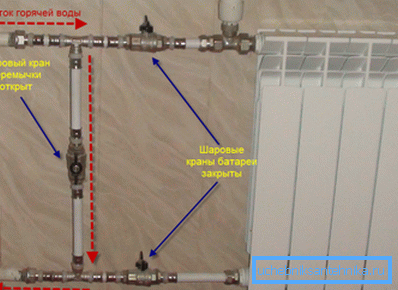

Перед радіатором врізаний байпас

Для того щоб охолодження не було настільки суттєвим, перед радіатором врізають байпас - на верхньому фото він зроблений з запірною арматурою і такий пристрій - бич багатоповерхових будинків для сантехніків.

Справа в тому, що мешканці, щоб підняти температуру у себе в квартирі, перекривають байпас і вода циркулює через їх радіатор, по максимуму використовуючи теплової ресурс, а мешканці, які живуть далі, отримують вже остиглий теплоносій. Буває таке, що кран на байпасе однотрубної системи опалення встановлено на першому, другому і третьому поверсі, тоді жителі четвертого, а особливо, п'ятого поверху, мають майже холодні батареї.

двотрубна схема

Продовжуємо розглядати, як підключити радіатор опалення в приватному будинку і переходимо до двотрубному контуру, який обов'язково використовується в приміщеннях з великою площею - ви самі тільки що переконалися, що, незважаючи на економію, однотрубна система має низку недоліків.

Основна перевага системи, що складається з двох труб - подачі і повернення ( «обратки») полягає в тому, що теплоносій, проходячи через велику кількість радіаторів на всіх поверхах, не повертається трубу подачі, а скидається в «обратку».

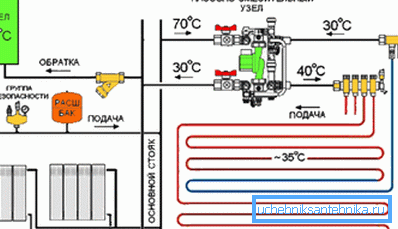

Схема спільного підключення радіаторів і теплої підлоги

Також інструкція дозволяє одночасно підключати до двотрубному контуру радіатори разом з теплою підлогою, як це показано на верхньому зображенні - тут теж все просто, якщо простежити уважно.

Теплоносій, рухаючись по трубі подачі, потрапляє в радіатори і в систему теплої підлоги, але в останнє місце він може пройти тільки через триходовий клапан, який на верхній схемі позначений, як насосно-змішувальний вузол (та при необхідності також може бути врізаний циркуляційний насос) .

Коли підлога нагрівається до потрібної температури, то клапан спрацьовує і скидає гарячу воду в трубу повернення, а коли він остигає - клапан відкривається.

висновок

Як бачите, варіанти підключення радіаторів опалення в приватному будинку своїми руками не так вже й складні - просто в них потрібно розібратися. Але якщо ви хочете заощадити і змонтувати однотрубну систему, то розрахуйте для початку необхідну теплову потужність для будинку - запам'ятайте, що одна труба без втрат може обігріти, максимум, чотири біметалевих радіатора на 10 секцій.
