Сонячне опалення: 5 кроків, що дозволяють заощадити гроші на

Зараз все більшого поширення в приватному будівництві набувають різні енергозберігаючі технології, які використовують альтернативні і поновлювані джерела енергії. У їх число входить і сонячне опалення приватного будинку.

Сконструювавши подібну систему, ви зможете більш ніж в половину скоротити витрати на забезпечення свого житла теплом в холодну пору року, а, можливо, і повністю відмовитися від використання газу або твердого палива.

Монтаж опалення на сонячній енергії

Особливості

Сонячні системи опалення житла мають деякі особливості, про які слід знати до того, як приступати до їх самостійного виготовлення.

Зупинимося на окремих конструктивних елементах цієї інноваційної інженерної мережі і нюансах їх конструювання:

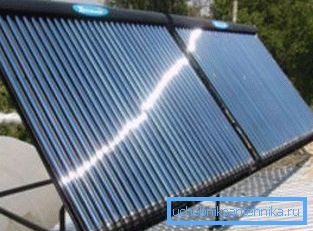

1. Сонячне опалення заміського будинку, як випливає з назви, здійснюється за рахунок ультрафіолетових променів, що посилаються денним світилом. Вони висвітлюють спеціально зроблені або придбані панелі, які представляють собою систему трубок, поміщених в спеціальний короб, верхня частина якого прозора і відкрита сонячного світла.

У цих колекторах теплова енергія сонячних променів передається теплоносію, в ролі якого виступають вода, антифриз або повітря.

Зверніть увагу! За допомогою сонячних теплообмінників може бути облаштований і обігрів теплиці. Однак, слід пам'ятати, що в більшості районів Росії така система, працюючи самостійно, не в змозі забезпечити потрібний мікроклімат. Можливо, доведеться додатково включити в систему газовий котел або обігрівач на інших видах палива.

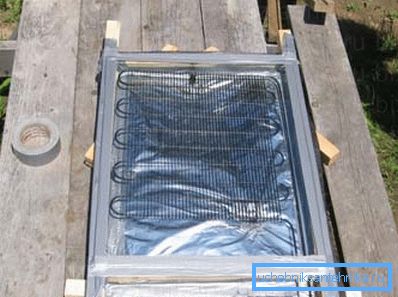

1. Сонячні панелі для опалення можуть бути виготовлені в домашніх умовах. Матеріалом для них послужать металеві труби, зварені особливим чином в замкнуту систему.

Необхідні заготовки наступних розмірів:

• для подачі холодної і видалення гарячої води - труби розміром? дюйма і товщиною стінок в 1 мм;
• для решітки радіатора - труби меншого діаметру і з більш тонкими стінками, що дозволяють швидше здійснювати теплообмін.

Зробити сонячні водонагрівачі для опалення можна з 15-20 відрізків труб довжиною 1,6-2 метра кожен.

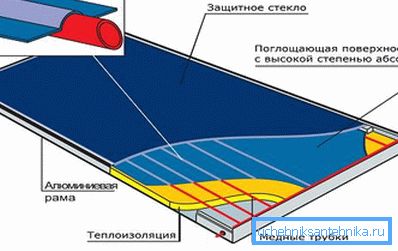

1. Щоб опалення сонцем було максимально ефективно, труби колектора повинні бути поміщені в спеціально сконструйований дерев'яний короб. Його стінки виготовляються з обрізної дошки товщиною в 25 мм і довжиною, достатньою для укладення в нього труб (як правило, близько 120-180 мм).

Дно можна зробити з фанери, полікарбонату або оргалита. Його можна додатково армувати дерев'яними рейками або брусками перетином 30х30 мм.

Але на цьому конструювання короба сонячного колектора не закінчене. Необхідно утеплити конструкцію, що дозволить зробити опалення сонячною енергією ще більш ефективним.

Робиться це в такий спосіб:

• дно короба встеляється пінопластом;
• встановлений утеплювач захищається листом жерсті або оцинковки;
• на нього виробляється установка заздалегідь зібраного радіатора, який нерухомо закріплюється за допомогою хомутів або кронтшейнов.

Зверніть увагу! Всі внутрішні частини короба бажано покрити чорною фарбою, яка поглинає сонячну енергію. Крім того, необхідно подбати, щоб скло або прозорий пластик, що закриває верх, був закріплений максимально герметично.

1. Труби колектора з'єднуються між собою фасонними елементами з різьбленням. Подбайте про герметичність стиків. Ущільнення можна проводити за допомогою пеньки або спеціальної полімерної стрічки. Також перед скручуванням різьблення рекомендується промазати силіконовим герметиком.
2. Сонячне опалення будинку передбачає наявність ємності, в якій буде накопичуватися нагріта в теплообміннику вода. Це може бути металевий або пластиковий бак, стінки якого утеплюються пінопластом або іншим матеріалом, що має низький коефіцієнт теплопровідності.

Можна виготовити дерев'яний ящик, в який помістити водяний накопичувач, а решта простору заповнити утеплювачем (керамзитом, піною і так далі).

Зовнішню поверхню бака або короба бажано забарвити в сріблястий колір, що зменшить втрати тепла і збільшить коефіцієнт корисної дії конструюється системи.

1. Опалення від сонця буде працювати тільки при наявності тиску в трубах. Тому необхідна установка аванкамери - герметичній ємності, об'ємом близько 30 літрів. У ній встановлюється регулювальний клапан, що відкриває і закриває впускний отвір.

Покрокова збірка системи

Сама збірка готових елементів в єдину систему нескладна і складається з 5 кроків.

Крок 1

Встановлюється ємність, що накопичує підігріту сонцем воду і бак, який відповідає за підтримання потрібного тиску (Аванкамера). Її необхідно закріпити приблизно на 1-1,5 метра вище накопичувача.

крок 2

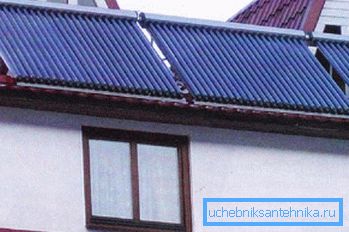

Розміщуються сонячні теплообмінники. Найкраще місце для них - на південній стіні будинку або даху. В останньому випадку бажано встановити панелі під кутом 30-45 градусів до горизонту. В цьому випадку сонячні опалювальні системи будуть працювати більш ефективно.

крок 3

Встановлені елементи з'єднуються за допомогою труб.

Бажано використовувати деталі двох різних розмірів:

• ? дюйма - для підведення води від водопровідної системи до аванкамер і виведення води з сонячних теплообмінників (що знаходяться під тиском);
• 1-дюймові - для інших відрізків мережі.

Всі трубопроводи необхідно теплоізолювати. Для цього можна використовувати готові шкаралупи зі спіненого поліетилену або базальтового волокна.

крок 4

Опалення - сонячне або будь-яке інше - вимагає наявності теплоносія. Тому після закінчення складання труби слід заповнити водою. Для цього в конструкції слід передбачити заправні і зливні крани, які розташовуються в нижній частині системи.

Подачу води слід припинити після її появи в аванкамер, розташованої на горищі.

крок 5

Останній етап - запуск в експлуатацію. Для цього потрібно просто відкрити видатковий кран. Після цього рівень води в аванкамер буде знижуватися до того моменту, як стоїть в ній клапан перекриє отвір. До речі, цей пристрій можна використовувати для регулювання рівня води.

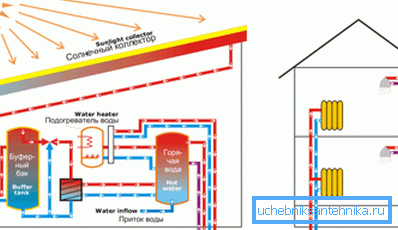

Схема роботи сонячного опалення

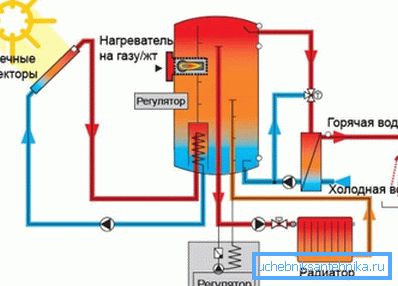

Функціонування системи відбувається наступним чином. Нагріта в сонячному теплообміннику вода надходить в накопичувальний бак, звідки може передаватися в радіатори опалення або гарячий водопровід. В останньому випадку вода доливається в систему через аванкамер.

При недостатній ефективності системи опалення, в схему підключається газовий котел або інший обігрівач, який додатково прогріває воду в баку.

Зверніть увагу! Крім описаної вище схеми, існує сонячне повітряне опалення - своїми руками конструювати його дещо простіше, однак, ефективність набагато нижче. Тому рекомендується зупинитися саме на описаної вище різновиди з рідким теплоносієм.

висновок

Створене своїми руками сонячне опалення вашого будинку дозволить вам не тільки заощадити. Таким чином ви подбаєте і про навколишнє середовище.

Ще більше інформації про енергозберігаючі технології, які можуть застосовуватися при будівництві заміського будинку, ви можете дізнатися з відео в цій статті.
