Сталеві радіатори опалення: як недорого, але якісно створити

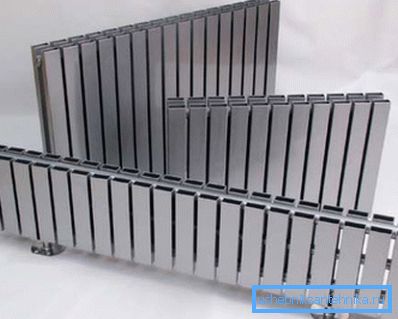

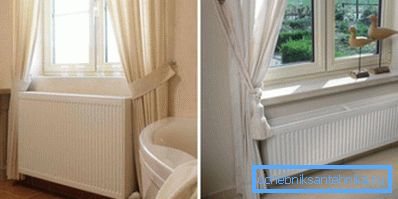

Конструюючи систему обігріву власного будинку або квартири, будь-який господар хоче, щоб обрані ним батареї були і потужними, і красивими, і дешевими. Сьогодні не потрібно шукати компромісне рішення. Всіма перерахованими якостями володіють сталеві опалювальні радіатори.

Крім того, вони максимально просто встановлюються, тому є найкращим вибором для тих, хто своїми руками виконує ремонт будинку.

різновиди виробів

Відмінні технічні характеристики і споживчі властивості вуглецевої сталі не вимагають доказів. Цей матеріал широко використовується для виготовлення величезної кількості різних виробів: від іграшок до автомобілів.

Не залишилися осторонь і радіатори для систем опалення. Міцність, легкість і гнучкість стали зробили її одним з популярних матеріалів для виробництва батарей.

В даний час існує два основні різновиди опалювачів:

• панельного типу;
• зварені зі сталевих труб.

Зупинимося на кожній більш докладно.

Панелі опалення із сталевих листів

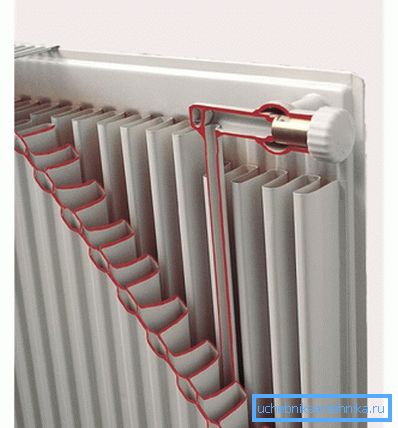

Такий прилад для обігріву конструктивно складається з наступних частин:

1. Сталевий пластини з каналами для протікання теплоносія. Сама вона являє собою два листи сталі з попередньо проштампованими борознами, які зварені між собою. У радіаторах їх може бути одна, дві або три штуки. Тоді вони з'єднуються між собою за допомогою патрубків.
2. теплообмінника. Він наварюєш на пластину і служить для збільшення площі контакту розігрітого металу з повітрям кімнати. Це покращує теплообмін і, відповідно, ефективність роботи батареї.

Зверніть увагу! Пластина і теплообмінник в батареї можуть бути не одні. Випускаються моделі, що мають кілька подібних елементів, завдяки чому сталеві радіатори гріють повітря не тільки за рахунок випромінювання теплової енергії, а й за допомогою конвекції.

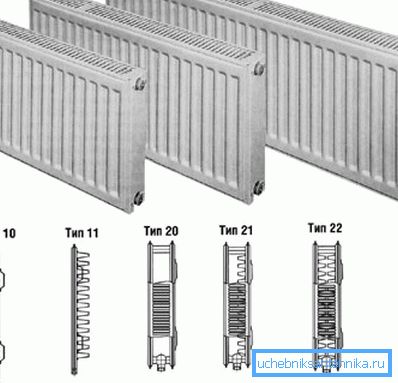

Виділяють наступні моделі пристроїв:

• тип 10 - один сталевий лист, відсутність радіатора-теплообмінника;
• тип 11 - один сталевий лист, одна ребриста поверхня для поліпшення контакту з повітрям;
• тип 20 - два сталевих листа, відсутність конвекторного радіатора;
• тип 21 - два сталевих листа, один теплообмінник для організації конвекції;
• тип 22 - два сталевих листа з двома ребристими радіаторами, що поліпшують ефективність повітрообміну;
• тип 30 - три ряди сталевих пластин без оребрення між ними;
• тип 33 - три ряди і три конвекційних решітки.

Як би там не було, сталеві панельні радіатори, незважаючи на кількість шарів, виходять досить вузькими і не вимагають для монтажу великого простору і масивних кронштейнів.

Батареї опалення із сталевих труб

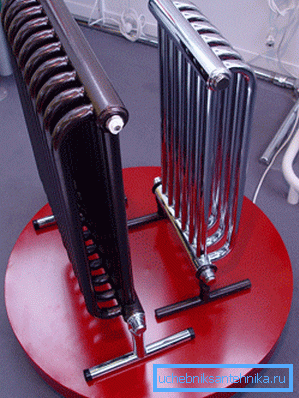

Конструктивно цей сталевий радіатор опалення являє собою набір металевих труб (різного діаметру і довжини), які зварені між собою. Описаний спосіб виготовлення більш трудомісткий, тому ціна розглянутих виробів набагато вище (більше ніж у біметалевих батарей).

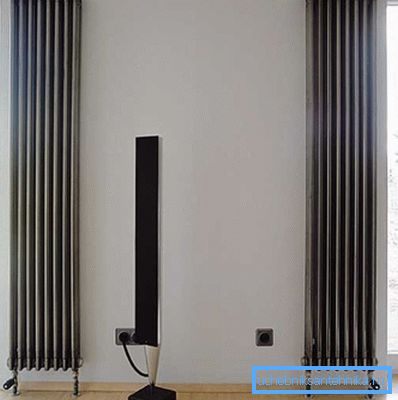

Один з найпоширеніших варіантів - зварювання одного або декількох рядів вертикальних труб, які зверху і знизу об'єднані горизонтальними колекторами. Але існують і дизайнерські рішення, які можуть не тільки опалювати будинок, а й служити прикрасою інтер'єру.

Виробники батарей

Перш за все, слід зазначити, що сталеві вітчизняні радіатори опалення застосовуються не дуже часто.

В основному поширені вироби наступних брендів:

• Korado (країна-виробник - Чехія);
• PURMO (Фінляндія);
• Demrad (Туреччина).

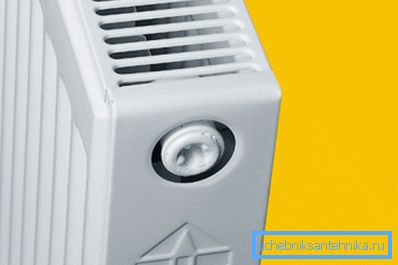

Порада! Турецькі опалювальні радіатори, незважаючи на запевнення виробників, не відрізняються якістю, так як при їх виготовленні використовується тонколистова низькосортна сталь, а захисний шар фарби часто облазить. Бажано зупинити свій вибір на більш іменитих брендах. В крайньому випадку, радимо звернути свою увагу на білоруський бренд - Ліді - відрізняється низькою вартістю і цілком прийнятною якістю.

Технічні характеристики сталевих радіаторів

Розібравшись з конструктивними особливостями і виробниками, саме час перейти до обговорення технічних характеристик окремих моделей, адже саме вони безпосередньо впливають на вибір того чи іншого різновиду вироби:

1. Тиск теплоносія. У більшості панелей радіаторів ця величина складає 6-10 атмосфер. Це пов'язано з пластичністю стали, тому зробити більш міцні радіатори не виходить з об'єктивних причин. Трубчасті моделі витримують близько 15 атмосфер. Не вдаючись в подальше обговорення технічних нюансів, слід зазначити, що інструкція по установці сталевих батарей забороняє їх підключення до мереж опалення з централізованої схемою подачі теплоносія, так як вони просто не витримають натиск води.
2. Якість циркулюючої рідини. Радіатори малочутливі до хімічного і фізичного складу води, але дуже сильно псуються від повітря, який проникає всередину системи трубопроводів. Найменша повітряна пробка призводить до порушення рівномірності нагріву і викликає стрімку корозію стали.

Багато виробників покривають внутрішні поверхні батарей спеціальними захисними складами (наприклад, радіатори фірми Корадо), але до теперішнього часу ефективного способу боротьби з іржею всередині сталевих панелей не винайдено.

Саме з цієї причини сталеві батареї не встановлюють в міських квартирах, адже там теплоносій зливається після закінчення опалювального періоду.

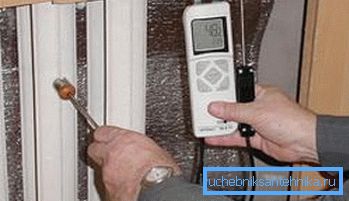

1. Температура гарячої води. Сталеві листи можуть витримувати температуру, що не перевищує 120 градусів Цельсія. Інакше цілісність батарей виробником не гарантовано.

1. Відстань між патрубками. Підведення труб до батарей може бути організована різними способами: знизу або з торця. В останньому випадку відстань між вхідної та виводить трубою буває різний - від 50 до 70 см. Це обов'язково потрібно враховувати при прокладанні трубопроводів (особливо якщо вони вмуровують в стіну). Що стосується трубчастих моделей, то тут все залежить від придбаної вами різновиди. Діапазон відстаней надзвичайно широкий: від 12 см до 3-х метрів.
2. Геометричні параметри. Від них безпосередньо залежить, як ви купуєте, радіатор впишеться в дизайн кімнати. Крім того, розміри впливають і на вагу, це потрібно враховувати при покупці і установці кронштейнів. Найбільш поширені батареї наступних розмірів:

• панельні - довжина до 3 метрів, висота 20-90 см;
• трубчасті - довжина необмежена, висота від 20 см до 300 см.

Порада! Перед придбанням останнього різновиду батарей уточніть їх глибину. Багаторядні радіатори можуть бути досить «товстими».

1. Товщина сталевих листів. Незважаючи на те, що цей нюанс мало хто бере до уваги, він дуже важливий. Від цього параметра безпосередньо залежить те, наскільки міцним буде купується вами виріб. Чим товщі використовувана сталь, тим довше прослужить вам радіатор опалення.
2. Ергономічність. Тут мова, перш за все, йде про легкість установки. Вхідні патрубки, як уже говорилося, можуть бути встановлені як збоку, так і знизу. Останній варіант більш естетичний, але вимагає прокладки трубопроводів під чорновою підлогою, що не завжди можливо.

Порядок установки сталевого радіатора

Монтаж пристрою на стіну і його стикування з трубопроводами не викличе труднощів навіть у початківця майстра. Але звертайте особливу увагу на якість і акуратність проведених операцій. Найменша неточність при установці кронштейнів може привести до перекосу, який викличе відкладення мінералів в батареї. А це в підсумку стане причиною поломки.

Порядок роботи наступний:

1. З патрубків батареї знімаються всі заглушки, нарізні сполучення очищаються від пилу і сміття, батарея промивається водою.
2. На передбачені місця монтуються повітряні клапани, терморегулятори і запірна арматура.

Зверніть увагу! Для герметизації з'єднань рекомендується використовувати паклю або полімерну стрічку, а також силіконовий герметик, який дозволяє домогтися максимальної водонепроникності стиків.

1. Демонтується стара батарея (в разі необхідності). Не забудьте перед цим злити з опалювальної системи теплоносій. Якщо нарізні сполучення не піддаються, можна просто зрізати шматки труб за допомогою болгарки.

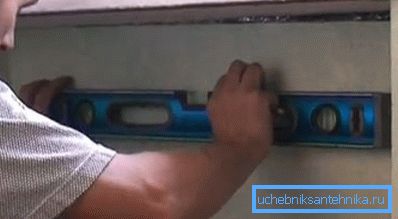

2. Навішуються кронштейни для майбутньої панелі. Перед цим потрібно ретельно виконати розмітку і свердління, інакше батарея не займе покладеного місця і змусить вас монтувати кріплення заново. Кріпити кронштейни можна дюбелями або анкерними болтами.

1. На сталеві труби накручуються згони, а на кінці пропіленових труб припаиваются спеціальні муфти.
2. Проводиться монтаж всієї системи. При цьому бажано використовувати динамометричні ключі, які дозволяють дозувати зусилля і міцно закрутити стик, що не зірвавши різьбу.

Потім виробляються пуск системи.

Робиться це в такий спосіб:

• готова опалювальна мережа опресовується (для цього використовується спеціальний апарат);
• трубопроводи заповнюються теплоносієм (потрібно проводити цю операцію акуратно, щоб уникнути пневмо- і гідроударів, а також дати можливість повітрю вийти через заздалегідь встановлені клапани);

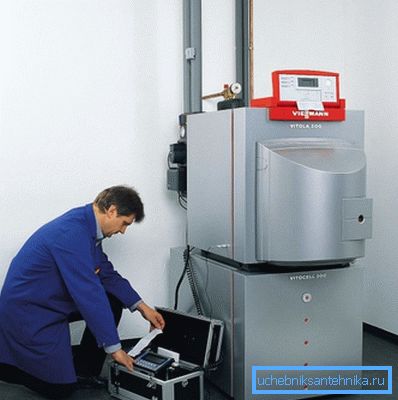

• котел запускається на мінімальному режимі і лише після перевірки стиків проводиться остаточна регулювання всіх параметрів).

висновок

Сталеві радіатори - недорогий і ефективний спосіб облаштування опалювальної мережі з автономним котлом. Що ж стосується міських квартир з центральним опаленням, то тут краще вибрати інші рішення. Більш докладно про нашу темі ви можете дізнатися з відео, запропонованого вашій увазі.
