Сталеві трубчасті радіатори опалення для житлових і

Одним з найважливіших параметрів в будь-якому приміщенні є комфортна температура. Домогтися її можна за допомогою різних систем опалення, які застосовуються в житловому та виробничому будівництві.

Найчастіше тепло передається в атмосферу кімнати за допомогою радіаторів, конструкція яких може бути будь-хто. Сьогодні ми будемо вести мову про трубчастої конструкції, розповімо про її характеристиках, розмірах та інших параметрах.

Принцип роботи радіаторів

Хоча є кілька способів обігріти приміщення, найстарішим і надійним досі рахується з використанням батарей опалення, що складаються з секцій. Усередині останніх зроблені канали, необхідні для руху теплоносія, яким найчастіше буває звичайна вода.

Розглянемо принцип дії радіаторів більш детально, зупинившись на трьох складових:

1. випромінювання - під час роботи батареї випромінюють тепло. До речі, було помічено, що темні вироби віддають в атмосферу кімнати його більше, ніж світлі.
2. Конвекція - вид теплообміну, коли передача внутрішньої енергії відбувається потоками і струменями.
3. теплопровідність - процес передачі теплової енергії від нагрітих тіл менш нагрітих.

Виготовляють радіатори з:

• чавуну;
• алюмінію;
• стали;
• міді.

Також вони можуть бути біметалічними, наприклад, всередині мідь, а зверху алюміній, або сталь плюс алюміній.

Конструкція може бути панельній і трубчастої. Останні стали сьогодні особливо затребувані через свою ефективності і цікавих дизайнерських рішень. Нижче ми розглянемо ці параметри докладніше.

властивості

Трубчасті радіатори складаються з декількох секцій, як і переважна більшість інших конструкцій такого типу. Однак вони у них не скручуються, як у чавунних, алюмінієвих або біметалевих радіаторів опалення, а зварюються між собою.

Ступінь ефективності пристрою безпосередньо залежить від числа трубок у секції. Наприклад, мінімальний ККД можна отримати від 2-х трубок, найоптимальніший варіант - 6.

Порада: для обігріву приміщення великої площі рекомендуємо встановлювати радіатори більшої глибини, у яких ККД буде вище.

Зазвичай трубчасті конструкції для опалення виготовляють зі сталі. Популярності матеріалу додає його міцність і надійність в експлуатації, крім того, він стійко переносить агресивні середовища. У наших умовах цей параметр вважається важливим, так як якість теплоносія зазвичай розташоване на низькому рівні.

Ці та інші властивості, наприклад, невелика вага, який дає можливість швидко проводити своїми руками монтаж і демонтаж обладнання, дозволяють пристроям залишатися затребуваними на ринку. Крім того, ціна сталевого радіатора в 2-5 разів нижче чавунного або алюмінієвого такої ж площі обігріву.

переваги:

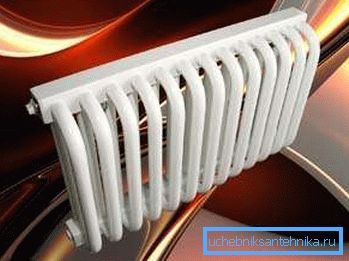

1. Гігієнічність, так як у приладу немає гострих кутів, він легко очищається від пилу. Цей же параметр робить його більш безпечним для дітей.
2. Добре переносить сталевий радіатор опалення перепади тиску.
3. Матеріал виготовлення відрізняється стійкістю до корозії. Для поліпшення його технічних характеристик покривають всередині полімерними сполуками, що збільшують термін служби пристроїв.

недоліки:

1. Невисока тепловіддача, тому, якщо взяти за точку розрахунку вартість на 1 кВт потужності, прилад вийде найдорожчим.
2. Ділянки точкового зварювання - потенційна небезпека цих радіаторів. Через серйозні перепади тиску вони можуть дати текти.

Порада: установка таких приладів більш краща в системах автономного опалення.

Габаритні розміри і тиск

Перший параметр необхідний для підбору місця установки опалювального приладу:

Розрахунок числа секцій

Як вже було сказано вище, трубчастий опалювальний прилад може встановлюватися і в системі центрального опалення, і в індивідуальному обігріві. Хоча останній варіант найкращий з-за низького тиску теплоносія.

Однак де б він не встановлювався, вкрай важливо зробити правильний розрахунок необхідного числа його секцій. В іншому випадку ви не отримаєте очікуваний ефект комфорту.

Конструкція, хоча і має секційне пристрій, але вона неразборная, тому ви не зможете додати згодом відсутні або прибрати зайві. Стандартна кількість - 2-е, 6-ть, 8-м, і 12-ти секційні радіатори, іноді можна зустріти в продажу батареї, що складаються з 14-и або 16-й.

Порада: при розрахунку кількості секцій візьміть до уваги, що середня тепловіддача кожної може бути в межах 80-120 Вт.

Будівельна інструкція говорить, що за нормами для обігріву 1 м² необхідно витратити 100 Вт теплової енергії. Вам достатньо знати площу приміщення та помножити це значення на 100 Вт.

При розрахунку також слід взяти до уваги наступні фактори:

1. Коли в приміщенні є 2 зовнішні стіни і 1 вікно, необхідно додати до отриманої цифри 20%.
2. При 2-х зовнішніх стінах і 1-му вікні потреби збільшуються на 30%.
3. Якщо вікно виходить на північ або північний схід, кількості тепла потрібно додати в межах 10%.
4. Коли при установці трубчастого радіатора його припадати утапливать в незакритих глибокій ніші, тепловіддачу потрібно збільшити на 5%.
5. Для закритої ніші суцільною панеллю і при 2-х горизонтальних щілинах слід збільшити подачу тепла на 15%.

Порада: якщо в приміщенні є кілька факторів, які вимагають збільшення теплової енергії, їх необхідно підсумувати, щоб отримати остаточну потреба в обігріві.

приклад

Якщо площа кімнати складає 20 м² потрібно - 20 х 100 Вт = 2000Вт. Після цього необхідно розділити на середню величину тепловіддачі однієї секції - 2000: 100Вт = 20 (секцій). Тепер можна купувати або один, або два радіатора, щоб сума їх секцій дорівнювала 20.

Якщо в кімнаті 1 вікно і 2 зовнішні стіни, слід додати ще 4 секції - 20 х 20% = 24 секції.

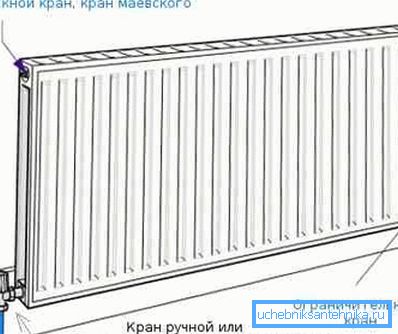

Як підключити трубчасті радіатори

Є три основних способи під'єднання опалювальних приладів такого типу до системи обігріву будинку:

1. Нижня - труба від джерела тепла підводиться до нижнього патрубка радіатора з одного боку, відведення підключається з іншого.

1. бічне - трубопровід з гарячою водою підключають до верхнього патрубка з одного боку, відведення проводиться з нижнього кінця.

1. діагональне - трубу від джерела тепла підводять до верхнього патрубка батареї, в той же час відведення роблять з протилежного боку з нижнього патрубка.

Порада: фахівці вважають, що найбільший ефект тепловіддачі від радіатора можна отримати при бічному підключенні.

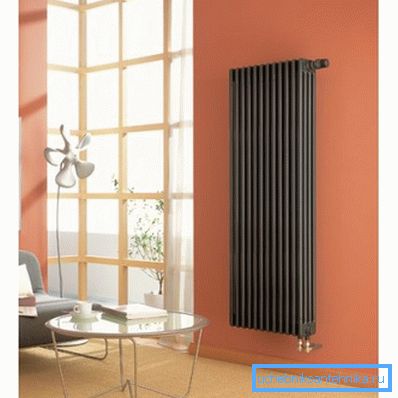

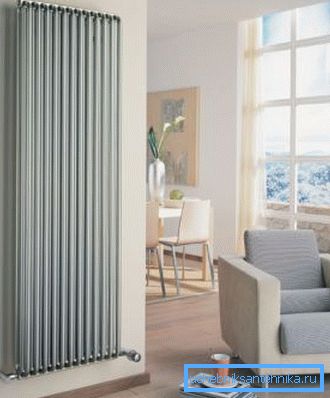

Трубчасті радіатори в дизайні кімнати

Вибираючи опалювальний прилад, рекомендуємо виходити не тільки від його вартості, важливим фактором буде зовнішній вигляд пристрою. Бажано також брати до уваги архітектурні особливості будівель і проект системи обігріву приміщень.

У той же час є й чимало обмежень, які можуть вплинути на підбір опалювального пристрою, наприклад, дизайн кімнати і властивості матеріал, з якого виготовлений радіатор.

Хоча асортимент подібної продукції досить великий, особливе місце займає концерн Arbonia, девізом якої є «тепло приміщень в кращій формі». Його основна продукція - трубчасті радіатори із сталі, дизайн-радіатори і рушникосушки.

При розробці опалювального приладу враховується не тільки оптимальне теплове розподіл по випромінюванню і конвекції, а й естетична складова пристрою. Використовувати продукцію можна в промислових і житлових будівлях, завдяки округленим кутах вони не становлять небезпеку для людей, а легке прибирання дозволяє навіть алергікам відчувати себе комфортно.

висновок

Розглянувши в статті детально сталеві радіатори опалення трубчастого типу, можна сказати, що вони вдало вписуються в простір будь-яких приміщень - житлових і виробничих. При їх виборі слід звертати увагу на правильний підбір секцій, а також на естетичну сторону пристроїв.

Найкраще їх застосовувати все-таки в автономному опаленні, де тиск теплоносія низька. Відео в статті допоможе знайти вам додаткову інформацію з цієї тематики.
