Стельове інфрачервоне опалення: як нагріти великі приміщення

Практично кожен майстер, який звик робити роботи по дому своїми руками, знайомий з традиційними системами контролю мікроклімату, головними нагрівальними елементами в яких служать радіатори. Але існують і інші способи обігріву приміщення. Зокрема, стельові ІЧ-панелі для опалення.

Вони просто незамінні для облаштування зонального підігрівання і часто встановлюються в просторих приміщеннях з високими стелями. Про їх різновидах і порядок встановлення читайте далі.

Основні поняття

Принцип роботи ІК-випромінювачів

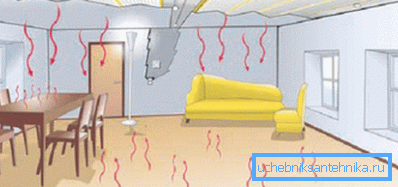

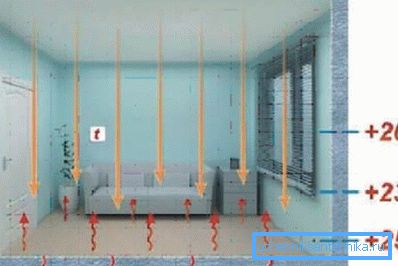

Якщо радіатори опалення і конвекційні обігрівачі підвищують температуру повітряних мас, то інфрачервоні промені прогрівають самі предмети, що знаходяться в кімнаті і потрапляють в зону випромінювання приладу. Завдяки цьому вже через 1-2 хвилини після включення, в кімнаті встановлюються комфортні умови для перебування там людей.

Переваги використання інфрачервоного випромінювання полягають у наступному:

• обладнання має дуже високий коефіцієнт корисної дії (для стельових електричних плівкових панелей цей показник становить 98%);
• невеликі розміри - після установки і завершення будівельних робіт інфрачервоні панелі абсолютно не буде видно.

Різновиди інфрачервоних обігрівачів

Сучасна промисловість випускає безліч кліматичних пристроїв, що використовують інфрачервоне випромінювання. Вони відрізняються між собою за типом використовуваних енергоносіїв і основній сфері застосування.

У будівельних магазинах можна зустріти такі різновиди приладів:

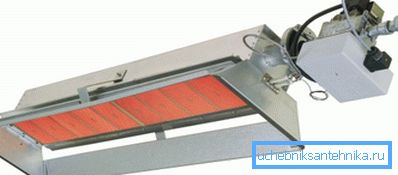

1. газові обігрівачі. В цьому випадку теплові хвилі випромінюють пластини зі спеціального матеріалу, які, в свою чергу, нагріваються спалюваного газовою сумішшю.

Зверніть увагу! Газові інфрачервоні випромінювачі мають дуже велику потужність, тому навряд чи можуть бути використані всередині приміщень. Найчастіше такі конструкції застосовуються для обігріву великих за площею будівель виробничого та комерційного призначення.

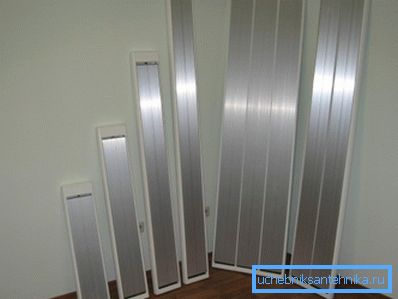

1. електричні випромінювачі. Найбільш розповсюджений різновид приладів. В цьому випадку інфрачервоні хвилі випускають спеціальні спіралі або теплоелектронагрівачів. Для підвищення ефективності роботи опалювачі можуть бути додатково обладнані відбивачами і розсіювачами тепла.

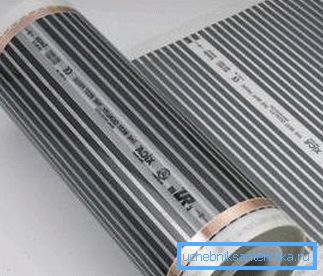

1. Плівкові ІЧ-панелі. На спеціальну підкладку наклеюються карбонові нитки, які і є джерелами теплової енергії. Найчастіше такі різновиди опалювальних елементів закріплюються на стелі і маскуються декоративним покриттям. Дуже добре підходять для опалення приміщень з високими стелями (більше 2,5 метра).

Що стосується сфери застосування, то тут виділяють:

1. Інфрачервоні випромінювачі для промислового використання. Споживають велику кількість електрики або газу, але відрізняються високою потужністю. Вони мають досить великі розміри і не дуже вишуканий дизайн, тому дуже рідко встановлюються в оселях.

Інфрачервоні обігрівачі комерційного використання можуть застосовуватися для обігріву відкритих терас, парків, майданчиків і так далі.

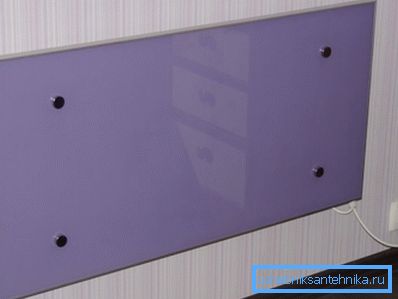

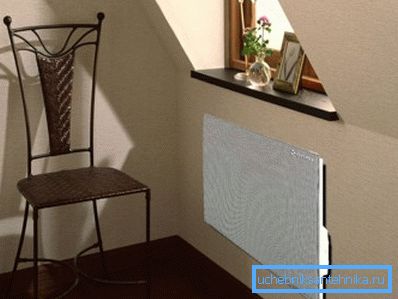

1. Побутові нагрівачі. До цієї категорії відносяться інфрачервоні плівки і спеціальні випромінювачі, що працюють від електрики. Вони мають привабливий зовнішній вигляд і відмінно вписуються в інтер'єр приміщення.

Вибір відповідної моделі

Випромінювачі, обігрівати приміщення за допомогою інфрачервоних променів, можуть бути використані як основне джерело тепла або як резервна система, що включається в разі поломки або недостатньої ефективності основної мережі.

При постійному використанні описуваних пристроїв необхідно правильно розрахувати їх потужність:

• для приміщень з висотою стель до 3,5 метра - 1 кВт на 1 м³ площі;
• при більшій відстані між підлогою та стелею - 1,3 кВт на 1 м³ площі.

Крім того, слід брати до уваги такі фактори:

• товщина і матеріал зовнішніх стін будівлі;
• наявність або відсутність шару, що утеплює і матеріал, який використовувався для нього;
• тип встановлених віконних блоків, кількість віконних прорізів, склопакетів і так далі;
• теплоізоляційні характеристики стельового і міжповерхового перекриття.

Закріплення електричних інфрачервоних обігрівачів

Найбільш простий спосіб облаштування опалення за допомогою інфрачервоного випромінювання - установка спеціальних обігрівачів, що випускаються вітчизняними і зарубіжними виробниками.

Цей процес не вимагає докладного опису, але, щоб результат не розчарував вас, потрібно дотримуватися таких вимог:

• купуйте надійну кріпильну фурнітуру, яка буде міцно утримувати прилад (бажано використовувати кронштейни, що йдуть в комплекті з приладом);
• простежте, щоб краю пристрою не стикалися з горючими матеріалами;
• необхідно ретельно ізолювати місця з'єднання електричних проводів за допомогою полімерної стрічки або спеціальних ковпачків.

Порядок монтажу плівкових інфрачервоних випромінювачів

Процес установки ІЧ-випромінювачів повинен проводиться з урахуванням певних правил, недотримання яких може призвести до поломки обладнання та нанести шкоду здоров'ю людини.

Зокрема, інструкція по їх установці передбачає дотримання наступних правил:

• стелю, на якому монтуються обігрівачі, повинен мати певну висоту (не менше 2500 см);
• заборонено розташовувати випромінювачі так, щоб потік інфрачервоних променів був прямо спрямований на людину (наприклад, над ліжком в спальні);
• не можна монтувати обігрівачі біля віконних прорізів;
• якщо в кімнаті передбачається монтаж ІК-панелей, стеля не можна покривати декоративними матеріалами з полімерів.

Порада! Коли інфрачервоне стельове опалення монтується в невеликій кімнаті, можна виконати роботу самостійно, в іншому випадку потрібне проведення складних будівельних робіт, яким повинні передувати інженерні розрахунки. Краще доручити роботу фахівцям.

Сам процес складається з декількох етапів, кожен з яких детально описаний нижче.

установка утеплювача

Теплоізоляційний матеріал, який використовується при монтажі інфрачервоних обігрівачів, повинен, крім низького коефіцієнта теплопровідності, мати відображає екран з металевої фольги.

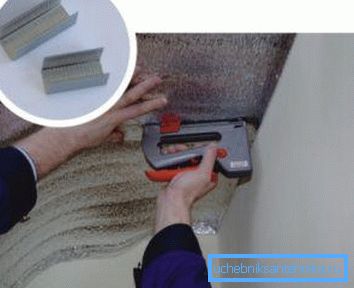

Оптимальна товщина шару - 5 мм, якщо стеля виготовлений з теплопровідних матеріалів, можна взяти 10-мм ізолятор. Крім того, знадобиться будівельний степлер (якщо стеля дерев'яний або на нього встановлені опорні балки) або спеціальна кріпильна фурнітура з дюбелями і широкими капелюшками (в разі коли стеля зроблена з бетону).

Схема роботи така:

• на поверхню укладаються листи утеплювача і закріплюються з кроком не більше 50 см;
• між сусідніми листами потрібно робити нахлест шириною від 2 до 3 см;

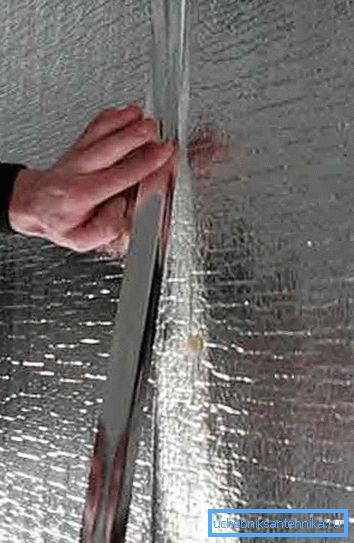

• для поліпшення властивостей, що відображають шви проклеюються спеціальною липкою фольгованої стрічкою.

Закріплення ІК-панелей

Конструктивно плівковий інфрачервоний нагрівач являє собою пластину з вуглецю, на яку наклеєні струмопровідні карбонові нитки. Крім того, кожен елемент має спеціальні місця для закріплення їх на вертикальній або горизонтальній поверхні.

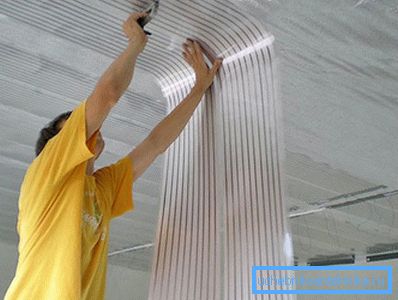

Порядок установки опалювальних елементів такої ж, як і при монтажі теплоотражающего матеріалу. Використовуються ті ж інструменти і матеріали.

Зверніть увагу! Закріплювати плівкові ІК-опалювачі можна виключно в прозорі поля, розташовані по їх краях (вони спеціально призначені для цього). В іншому випадку можна зіпсувати пристрій, ціна якого не так вже й мала.

Якщо ви сумніваєтеся в своїх силах або маєте недостатньо досвіду в проведенні слюсарних робіт, рекомендується звернутися до фахівців, які не тільки якісно виконають завдання, а й гарантують якість.

Підключення до електричної мережі

Щоб інфрачервоні випромінювачі могли виконувати свої функції, їх необхідно підключити до електроенергії.

Робиться це в такий спосіб:

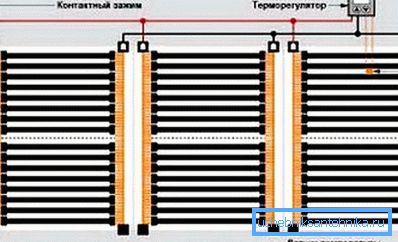

1. Трохи осторонь від гріючих плівок в поверхні стелі робиться штроба для укладання в неї електрокабелів, що живлять обігрівачі. Магістральна лінія виготовляється з одножильного кабелю відповідного перерізу (залежить від кількості випромінювачів). Самі пристрої підключаються по паралельній схемі.

1. Після закінчення монтажу всі місця з'єднань ретельно ізолюються, а канал для кабелю закривається, щоб не псувати зовнішній вигляд кімнати.
2. Після цього встановлюється автоматичний терморегулятор для опалення. Його датчик температури повинен знаходитися на висоті близько півтора метра від підлоги. Якщо кімната маленька, керуючий пристрій просто вставляється в розрив подає кабелю.
3. У великих за площею приміщеннях схема підключення інша. Провід від всіх панелей збираються в спеціальний контрольний щиток, де встановлюються магнітні контактори, керовані терморегулятором.

Після закінчення роботи проводиться тест системи у всіх існуючих режимах. Якщо він пройдено успішно - можна монтувати на стелю декоративні матеріали.

висновок

Інфрачервоне опалення - дуже ефективна і проста в установці кліматична система. Однак її використання в якості основної може спричинити підвищену витрату електроенергії, яка дорожче, ніж газ, споживаний автономним котлом (див.також статтю Інфрачервона плівка для опалення - пристрій і особливості).

Ознайомившись з відео, запропонованого вашій увазі, ви можете дізнатися про більш економічних способах опалення будинку.
