Температурний графік системи опалення: знайомимося з режимом

Яким закономірностям підкоряються зміни температури теплоносія в системах центрального опалення? Що це таке - температурний графік системи опалення 95-70? Як привести параметри опалення у відповідність з графіком? Спробуємо відповісти на ці питання.

Що це таке

Почнемо з пари абстрактних тез.

• Зі зміною погодних умов тепловтрати будь-якої будівлі змінюються слідом за ними. У заморозки для того, щоб зберегти в квартирі постійну температуру, потрібно куди більше теплової енергії, ніж в теплу погоду.

Уточнимо: витрати тепла визначаються не абсолютним значенням температури повітря на вулиці, а дельтою між вулицею і внутрішніми приміщеннями. Так, при + 25С в квартирі і -20 у дворі витрати тепла будуть точно такими ж, як при +18 і -27 відповідно.

• Тепловий потік від опалювального приладу при постійній температурі теплоносія теж буде постійним. Падіння температури в приміщенні кілька збільшить його (знову-таки за рахунок збільшення дельти між теплоносієм і повітрям в кімнаті); однак цього збільшення буде категорично недостатньо для компенсації зрослих втрат тепла через огороджувальні конструкції. Просто тому, що нижній поріг температури в квартирі діючі СНиП обмежують 18-22 градусами.

Очевидне рішення проблеми росту втрат - підвищення температури теплоносія.

Очевидно, її зростання повинен бути пропорційний зниженню вуличної температури: чим холодніше за вікном, тим більші втрати тепла доведеться компенсувати. Що, власне, і підводить нас до ідеї створення певної таблиці узгодження обох значень.

Отже, графік температурний системи опалення - це опис залежності температур виходу та повернення води від поточної погоди на вулиці.

Як все влаштовано

Існує два різних типи графіків:

1. Для теплових мереж.
2. Для внутрішньобудинкової опалювальної системи.

Щоб роз'яснити різницю між цими поняттями, ймовірно, варто почати з короткого екскурсу в те, як влаштовано центральне опалення.

ТЕЦ - теплові мережі

Функція цієї зв'язки - нагріти теплоносій і доставити його кінцевому споживачеві. Протяжність теплотрас зазвичай вимірюється кілометрами, сумарна площа поверхні - тисячами і тисячами квадратних метрів. Незважаючи на заходи по теплоізоляції труб, втрати тепла неминучі: пройшовши шлях від ТЕЦ або котельні до межі будинку, технічна вода встигне частково охолонути.

Звідси - висновок: для того, щоб вона дійшла до споживача, зберігши прийнятну температуру, подача теплотраси на виході з ТЕЦ повинна бути максимально гарячою. Обмежуючим фактором є точка кипіння; однак при підвищенні тиску вона зміщується в бік підвищення температури:

Типове тиск в трубопроводі, що подає теплотраси - 7-8 атмосфер. Таке значення навіть з урахуванням втрат напору при транспортуванні дозволяє запустити опалювальну систему в будинках висотою до 16 поверхів без додаткових насосів. Разом з тим воно безпечне для трас, стояків і підводок, шлангів змішувачів і інших елементів систем опалення та ГВП.

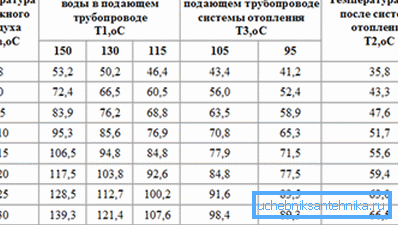

З деяким запасом верхня межа температури подачі прийнята рівною 150 градусам. Найбільш типові температурні графіки опалення для теплотрас лежать в діапазоні 150/70 - 105/70 (температури прямої та зворотної траси).

будинок

У домовик системі опалення діє ряд додаткових обмежуючих факторів.

• Максимальна температура теплоносія в ній не може перевищувати 95 С для двотрубної і 105 С для однотрубної системи опалення будівлі.

До речі: у дошкільних виховних закладах обмеження куди жорсткіше - 37 С. Ціна зниження температури подачі - збільшення кількості секцій радіаторів: в північних регіонах країни приміщення груп в дитячих садах буквально оперезані ними.

• Дельта температур междуподающім і зворотним трубопроводами зі зрозумілих причин повинна бути по можливості невеликою - інакше температура батарей в будівлі буде сильно відрізнятися. Це має на увазі швидку циркуляцію теплоносія. Однак занадто швидка циркуляція через домову систему опалення призведе до того, що вода обратки буде повертатися в трасу з непомірно високою температурою, що в силу ряду технічних обмежень в роботі ТЕЦ неприйнятно.

Проблема вирішується монтажем в кожному будинку одного або декількох елеваторних вузлів, в яких до струменя води з трубопроводу, що подає подмешивается обратка. Отримана суміш, власне, і забезпечує швидку циркуляцію великого обсягу теплоносія без перегріву зворотного трубопроводу траси.

Для внутрішньобудинкових мереж задається окремий графік температур з урахуванням схеми роботи елеватора. Для двотрубних контурів типовий температурний графік опалення 95-70, для однотрубних (що, втім, рідкість в багатоквартирних будинках) - 105-70.

кліматичні зони

Основний фактор, що визначає алгоритм складання графіка - розрахункова зимова температура. Таблиця температур теплоносія повинна бути складена таким чином, щоб максимальні значення (95/70 і 105/70) в пік морозів забезпечували відповідну СНиП температуру в житлових приміщеннях.

Наведемо приклад внутрішньобудинкового графіка для наступних умов:

• Опалювальні прилади - радіатори з подачею теплоносія від низу до верху.
• Опалення - двотрубному, зі стоячной розводкою труб.

• Розрахункова температура вуличного повітря - -15 С.

Нюанс: при визначенні параметрів траси і внутрішньобудинкової системи опалення береться середньодобова температура. Якщо вночі буде -15, а вдень -5, як зовнішньої температури фігурують 10С.

А ось деякі значення розрахункових зимових температур для міст Росії.

регулювання

Якщо за параметри траси відповідає керівництво ТЕЦ і теплових мереж, то відповідальність за параметри внутрішньобудинкової мережі покладається на житловиків. Вельми типова ситуація, коли при скаргах мешканців на холод у квартирах виміри показують відхилення від графіка в нижню сторону. Трохи рідше буває так, що виміри в колодязях тепловиків показують завищену температуру обратки з будинку.

Як своїми руками привести параметри опалення у відповідність з графіком?

розсвердлювання сопла

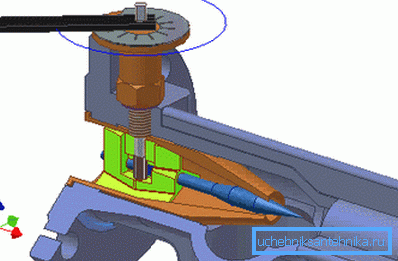

При заниженій температурі суміші і обратки очевидне рішення -збільшити діаметр сопла елеватора. Як це робиться?

Інструкція - до послуг читача.

1. Перекриваються всі засувки або вентиля в елеваторній вузлі (вхідні, будинкові та ГВП).
2. Демонтується елеватор.
3. Сопло виймається і розсвердлюється на 0,5-1 мм.
4. Елеватор збирається і запускається з натравлюванням повітря в зворотному порядку.

Порада: замість паронітових прокладок на фланці можна поставити гумові, вирізані за розміром фланця з автомобільної камери.

глушіння подсоса

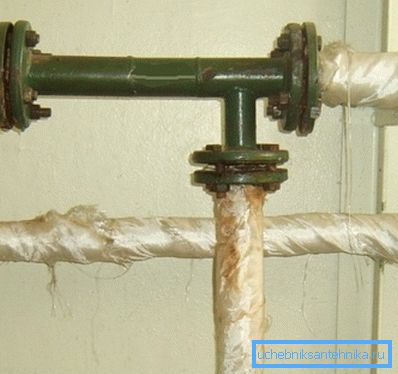

У критичній ситуації (сильні холоди і замерзають квартири) сопло може бути повністю знято. Щоб підсмоктування не став перемичкою, він глушиться млинцем із сталевого листа товщиною не менше міліметра.

Увага: це екстрена міра, що застосовується в крайніх випадках, оскільки в цьому випадку температура радіаторів в будинку може досягати 120-130 градусів.

регулювання перепаду

При підвищених температурах як тимчасовий захід до закінчення опалювального сезону практикується регулювання перепаду на елеваторі засувкою.

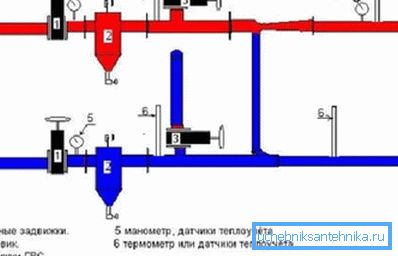

1. ГВП перемикається на подаючий трубопровід.
2. На обратку встановлюється манометр.
3. Вхідна засувка на зворотному трубопроводі повністю закривається і потім поступово відкривається з контролем тиску по манометру. Якщо просто прикрити засувку, просадка щічок на штоку може зупинити і розморозити контур. Перепад знижується за рахунок підвищення тиску на обратке по 0,2 атмосфери на добу з щоденним контролем температур.

висновок

Ще раз нагадаємо: останні дві рекомендації можуть застосовуватися лише в критичних ситуаціях в якості тимчасового заходу. Як завжди, з додатковою тематичною інформацією читача познайомить прикріплене до статті відео. Успіхів!
