Теплоаккумулятор для твердопаливного котла: особливості

Твердопаливні котли здатні забезпечити комфортні умови в житло в тих випадках, коли немає можливості використовувати як енергоносій газ. Найчастіше, для досягнення максимальної ефективності опалення, в таких твердопаливних системах використовують теплові акумулятори. У даній статті ми розглянемо, що являють собою ці пристрої і для яких цілей їх використовують.

Загальні відомості

Що таке теплоаккумулятор

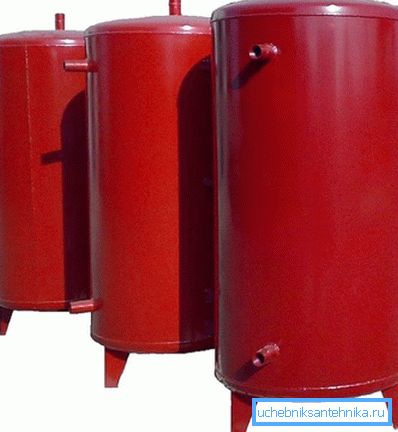

Твердопаливний теплоаккумулятор конструктивно являє собою ємність з теплоносієм, яка розігрівається в процесі згоряння палива в камері згоряння котла. Після того як в казані все паливо прогорає, теплоаккумулятор віддає системі своє тепло, в результаті чого в будівлі ще деякий час може підтримуватися оптимальна температура повітря.

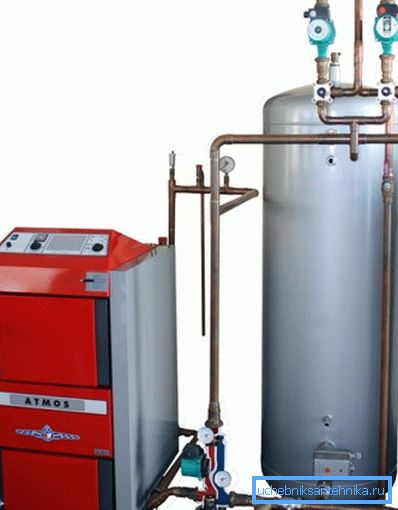

Працюючи в парі з сучасним котлом, акумулятор здатний значно підвищити ККД. Крім того, скорочується кількість закладок палива, що робить експлуатацію котла більш зручною.

призначення теплоаккумулятора

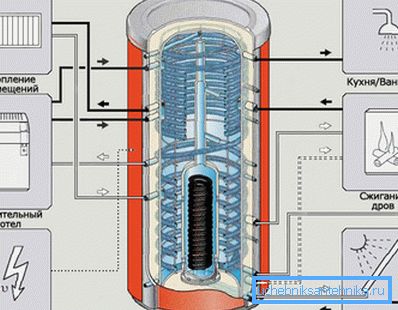

Крім вищеописаної функції, теплової котел виконує і ряд інших завдань:

• Запобігає можливість закипання котла, так як поглинає перегріту воду і змішує її з остигнула. Ця функція дуже важлива, так як в твердопаливних котлах неможливо різко припинити процес підігріву, як у випадку з газовими і електричними апаратами.
• Надає можливість регулювати розподіл теплоносія по контурах, включаючи і вимикаючи його подачу за сигналами датчиків. Останні можуть розташовуватися як всередині приміщення, так і на вулиці. Це дозволяє створити в житло комфортний температурний режим з мінімальним втручанням людини.
• Забезпечує стабільність мікроклімату в приміщенні за рахунок включення подачі води з акумулятора. Тому пристрій ще називають буферною ємністю.
• Забезпечує зв'язок з іншим опалювальним устаткуванням, якщо така є, наприклад, газовим або електричним котлом.
• Дозволяє забезпечити житло гарячим водопостачанням. Правда, для цього ємність повинна бути обладнана теплообмінником для ГВП.
• Забезпечує повне вигорання палива за рахунок того, що відпадає необхідність обмежувати тягу. Цим обумовлено збільшення ККД опалення.

Звідси можна зробити висновок, що використовувати твердопаливний котел з теплоаккумулятором досить вигідно.

переваги використання

Серед достоїнств використання даного пристрою в опалювальній системі, крім вищезазначених, можна виділити наступні моменти:

• Збільшення терміну експлуатації обладнання та системи опалення.
• Продуктивність системи при роботі в різних режимах.
• До 30 відсотків економії палива.
• Можливість обігріву приміщення навіть при повному згорянні палива.
• Проста інструкція з експлуатації.

недоліки

Серед недоліків експлуатації системи з акумулятором можна виділити наступні моменти:

• Висока ціна пристрою.

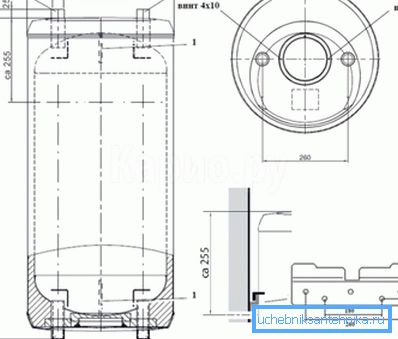

• Громіздкість, так як обсяг ємності повинен бути не менше 500 літрів. В результаті потрібне окреме приміщення з надійним і міцним підлогою.

З цих причин не завжди є можливість задіяти даний пристрій в системі опалення.

Зверніть увагу! Якщо в приміщенні немає умови для установки однієї великої ємності, її можна замінити декількома ємностями меншого розміру.

Принцип роботи теплоаккумулятора

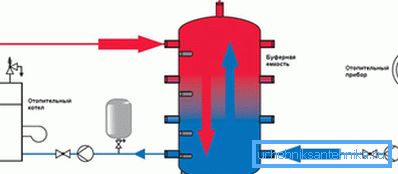

Тепловий акумулятор встановлюється між котлом і системою опалення, яка може включати в себе як стандартні батареї опалення з трубопроводом, так і тепла підлога.

При цьому процес роботи пристрою виглядає наступним чином:

• За допомогою циркуляційного насоса вода з котла потрапляє в буферну ємність і змішується з остигнула рідиною.
• При цьому аналогічну кількість знаходився в ємності охололого теплоносія через поворотну трубу відправляється в котел.
• При охолодженні води в системі опалення, спрацьовує другий насос. В результаті теплоносій з буферної ємності по трубопроводу потрапляє в батареї. Другий насос розташовується між акумулятором і системою опалення, і приводиться в дію за сигналом температурного датчика.

Зверніть увагу! У закритій опалювальній системі обов'язково потрібно використовувати розширювальний бак для опалення і запобіжний клапан.

При цьому опалювальне обладнання має два цикли роботи:

• Здійснюється своїми руками дві закладки палива, які прогорають на максимальній потужності. При цьому надлишкове тепло накопичується в акумуляторі, а не йде в навколишній простір, як при стандартній схемі.
• Котел припиняє нагрів теплоносія, при цьому заданий температурний режим в системі підтримується шляхом віддачі тепла від акумулятора.

Треба сказати, що при використанні сучасних буферних ємностей, простий теплогенератора може тривати до двох днів. Цей параметр залежить від зовнішньої температури повітря і тепловтрат опалювальних приміщень. (Див. Також статтю Конвектори опалення: особливості.)

Коли необхідна буферна ємність

Як вже було сказано вище, вартість даного обладнання досить висока.

Тому доцільно його використовувати, коли в цьому дійсно є необхідність, а саме, в наступних випадках:

• Необхідність забезпечення ефективного гарячого водопостачання у великих обсягах.
• У випадках використання палива з різним коефіцієнтом горіння. Апарат в цьому випадку дозволяє згладити піки горіння, а також скоротити кількість закладок.
• Якщо крім традиційного опалення в будинку використовується тепловий насос. В цьому випадку прилад може оптимізувати час роботи компресора.

Зверніть увагу! При виборі бака необхідно звертати увагу на максимальний тиск в системі, на яке він розрахований. Від цього залежить товщина стінок пристрою. Якщо, наприклад, тиск в системі буде високим (4-8 бар), то необхідно купувати пристрій з торосферичні кришкою.

розрахунок теплоаккумулятора

Щоб використання розглянутого пристрою дійсно дало позитивний результат, необхідно правильно виконати розрахунок теплоаккумулятора для твердопаливного котла. Треба сказати, що існує безліч способів вирішення цього завдання, однак, якщо необхідно виконати розрахунки швидко, то краще скористатися добре перевіреним на практиці методом - на один кіловат потужності котла потрібно 25 літрів обсягу акумулятора.

Відповідно, чим вище потужність опалювального обладнання, тим буде потрібно більший обсяг ємності. Однак, так само необхідно враховувати, що для ефективної роботи системи, потужність котла повинна бути на 30 відсотків вище, ніж при стандартному розрахунку - на кожен 10 метрів квадратних 1 кіловат.

Порада! Вибираючи моделі котлів, краще віддати перевагу пристроям, стінки яких виконані з нержавіючої сталі. Це відіб'ється на довговічності акумулятора, так як він не буде схильний до корозії.

Ось, мабуть, і всі основні особливості теплових акумуляторів, ознайомившись з якими, можна прийняти правильне рішення про їх використання.

висновок

Теплові акумулятори роблять твердопаливні системи опалення не тільки більш ефективними й економічними, а й зручними в експлуатації. Однак, слід враховувати, що обладнання це досить дороге, до того ж важке і габаритне. Тому навряд чи має сенс його купувати, наприклад, для дачного томи, в якому ви приходите час від часу.

З відео в даній статті можна зачерпнути деяку додаткову інформацію по цій темі.
