Теплова потужність радіатора: способи підрахунку і вибір

10-08-2018
Опалення

При виборі радіатора опалення основна увага варто приділяти його тепловіддачі, це головний параметр, за яким можна оцінити ефективність його роботи. З огляду на різноманітність сучасних батарей опалення, не важко підібрати ідеальний варіант для будь-якої кімнати.

Потрібну теплову потужність краще обчислити вручну

прийнята термінологія

Іноді люди, далекі від фізики, плутають такі терміни як тепловіддача, теплоємність і теплопровідність. Коли розглядаються теплові радіатори опалення, вирішальне значення має тепловіддача.

Але не зайвим буде розібратися в перерахованих визначеннях:

  • теплоємність - під цим поняттям розуміється кількість теплоти, яку необхідно затратити для підігріву речовини на 1 ° С;

Зверніть увагу! Чим вище теплоємність, тим більшою інерційністю володіє опалювальний прилад. Тобто він буде повільніше остигати, а й нагріватися буде не швидко.

  • теплопровідність - чим ця величина вище, тим швидше буде прогріватися метал. Наприклад, мідь прогріється набагато швидше, ніж сталь або чавун. Так що біметалічний обігрівач до робочої температури прогріється в рази швидше, ніж чавунний або сталевий, тільки ціна їх набагато вище;
Порівняння теплопровідності різних матеріалів

Зверніть увагу! Стосовно до батарей швидкість прогрівання не особливо важлива. Різниця в прогріванні в пару хвилин не виріши абсолютно нічого.

  • тепловіддача - в загальному випадку під цим терміном розуміється процес теплообміну, більш гаряче тіло остигає, а холодна - нагрівається, поки не буде досягнута рівновага. Те ж саме відбувається і при опаленні житла, батарея остигає, а в будинку підтримується комфортна температура.

Розбираємося в ефективності батарей різних типів

Більшість сучасних батарей випускаються секційними, так що, змінюючи їх число, можна домогтися того, щоб теплова потужність радіаторів опалення відповідала потребам. При цьому потрібно враховувати, що ефективність батареї різнитиметься залежно від температури теплоносія, а також від площі його поверхні.

Від чого залежить ефективність тепловіддачі

Ефективність роботи радіатора опалення залежить від декількох параметрів:

  • від температури теплоносія;

Зверніть увагу! В документації на опалювальний прилад виробник зазвичай вказує величину теплової потужності, але ця величина вказується для звичайних температур (90 ° С на подачі і 70? С на виході). При використанні низькотемпературних систем опалення потрібно ручної розрахунок.

  • від способу установки - іноді господарі в гонитві за красою інтер'єру закривають батареї декоративними решітками, якщо тепловий потік радіаторів опалення наткнеться на перешкоду в її особі, то ефективність опалення трохи знизиться;
Залежність тепловіддачі від способу установки
  • від способу підключення. При діагональному підключенні (подає труба підключається зверху), а відводить - знизу з іншого боку, забезпечується практично ідеальний режим роботи батареї. Всі секції будуть прогріватися рівномірно.
На фото - ідеальний приклад підключення радіатора

Бажано не полінуватися і самостійно виконати підрахунок необхідної потужності радіатора, при цьому краще підібрати опалювальний прилад з деяким запасом. Запасний тепловатт радіатора зайвим не буде, а при необхідності завжди можна встановити терморегулятор і змінювати температуру кожного окремого обігрівача.

Способи підрахунку необхідної потужності

Розрахунок теплової потужності радіаторів опалення може вестися за кількома методами:

  • спрощений - використовується усереднений показник для приміщення з 1 дверима і 1 вікном. Для того, щоб орієнтовно прикинути число секція радіатора досить просто підрахувати площу кімнати і отримане число помножити на 0,1. Результат буде приблизно дорівнює необхідної теплової потужності опалювального приладу, для страховки отримане число збільшуємо на 15%

Зверніть увагу! Якщо в кімнаті 2 вікна або вона є кутовий, то результат слід збільшити ще на 15%.

  • за обсягом приміщення. Є й інша залежність, згідно з якою 200-ватна секція радіатора способу обігріти 5м3 простору в кімнаті, результат досить неточний, похибка може досягати 20%;
Залежність необхідної потужності обігрівача від особливостей кімнати
  • своїми руками можна виконати і більш точний об'ємний розрахунок. Використовується залежність виду

Q = S • h • 41,

прийняті такі позначення: S - площа приміщення, h-висота стелі, 41 - число Вт на підігрів 1 куба повітря.

Але можна виконати і більш детальний розрахунок з урахуванням способу установки радіатора, способу його підключення, а також реальної температури теплоносія в трубах.

В такому випадку інструкція з розрахунку буде виглядати так:

  • спершу розраховується температурний напір? T, використовується залежність виду? T = ((T_под-Т_обр)) / 2-Т_комн

у формулі Тпід - температура води на вході в радіатор, Тобр - температура на виході, Ткімн - температура в кімнаті.

  • далі підраховуємо необхідну потужність обігрівача Q = k • A •? T,

де k - коефіцієнт теплопередачі, Q - потужність радіатора, A-площа поверхні батареї.

  • в документації зазвичай вказується інформація радіатори-тепловатт-виробник, так що Q відомо і відповідний йому температурний напір. Так що можна визначити значення k • A (ця величина - константа для будь-якого температурного напору);
  • далі, знаючи твір k • A і реальний температурний напір, можна розраховувати потужність радіатора для будь-яких умов роботи.

А можна зробити ще простіше і скористатися готовими таблицями з рекомендованим числом секцій радіатора для певного метражу. Наприклад, таблиця теплової потужності чавунних радіаторів опалення дозволяє підібрати потрібний розмір батареї без розрахунку. Є і онлайн калькулятори для зручності розрахунку.

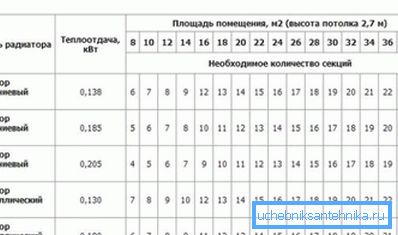

Дані для підбору опалювального приладу для дому

вибір радіатора

З точки зору тепловіддачі беззаперечним лідером можна вважати біметалічні радіатори опалення. Таблиця теплової потужності радіаторів опалення ясно показує, що тепловіддача такої конструкції перевищує аналогічний показник чавунних приблизно в 2 рази.

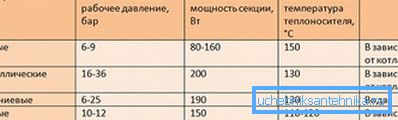

Порівняння тепловіддачі різних типів батарей

Але потрібно врахувати і масу інших деталей:

  • вартість - чавунні класичні батареї опалення будуть коштувати як мінімум в 2 рази дешевше, ніж біметалеві;
  • чавун погано переносить гідроудари, та й взагалі - досить крихкий матеріал;
  • варто подумати і про зовнішній вигляд. За захмарною ціною можна придбати чавунні радіатори з красивим візерунком на поверхні. Такий обігрівач сам по собі є прикрасою кімнати.

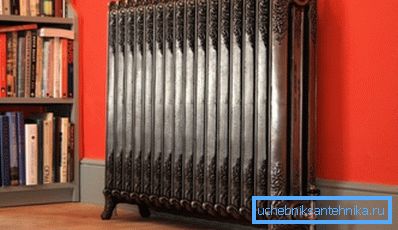

Справжня окраса кімнати

Що стосується вартості і ефективності, варто ввести таке поняття як тепловатт біметалевих радіаторів (або чавунних, сталевих). Якщо врахувати вартість батареї і її ефективність, то може виявитися, що вартість тепловатта чавунного радіатора буде нижче, ніж у біметалічною конструкції.

Так що не варто скидати з рахунків старі добрі чавунні опалювальні приладі. Теплова потужність чавунних радіаторів опалення цілком дозволяє використовувати їх для обігріву будинків, а при дбайливої ​​експлуатації прослужити вони можуть не один десяток років.

На завершення

Під тепловою потужністю радіатора розуміють ту кількість тепла, яке він здатний віддати в приміщення при нормальних умовах експлуатації. Це найважливіший параметр при підборі обігрівача для будинку, розрахунок потужності порівняно нескладний, так що кожен зможе підібрати оптимальний варіант для себе.

На відео в цій статті показаний детальний приклад розрахунку необхідної теплової потужності опалювачів для будинку.
