Тепловіддача біметалічних радіаторів: будову приладів,

Обидва радіатора, як алюмінієвий, так і біметалічний мають зовнішню схожість. Розпізнати відміну можна лише, потримавши їх у руках, другий важить на порядок більше, що пояснюється його пристроєм - всередині опалювального приладу розташовані сталеві трубки, завдяки яким радіатор дозволено використовувати в мережі центрального опалення. Про це, а також про тепловіддачі пристрою і поговоримо нижче.

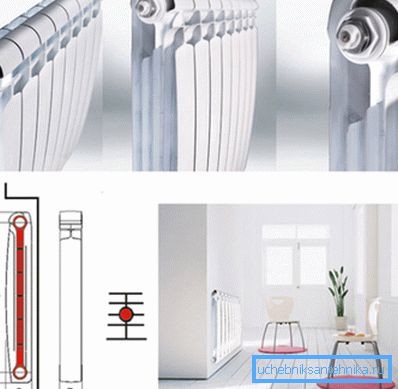

Біметалічні радіатори володіють високою тепловіддачею кожної секції

Пристрій

Чому потрібні були такі конструктивні доповнення в алюмінієвий радіатор? Адже тепловіддача цього металу набагато більше стали, відповідно, в квартирі з алюмінієвими опалювальними приладами буде помітно тепліше.

Наочно видно, що теплопередача алюмінію більше заліза в 2 рази

Але справа в тому, що алюміній має «вразливі місця», і перш за все, пов'язано з якістю теплоносія, що використовується для міських тепломереж. Використовуваний теплоносій несе з собою всілякі домішки, в тому числі лугу і кислоти, які руйнують алюміній.

Другий важливий момент - нездатність протистояти гідравлічному тиску, що не рідкість для будинків, підключених до системи центрального опалення.

властивості

На користь біметалевих опалювальних приладів свідчать такі факти:

Хімічна стійкість У біметалевих конструкціях теплоносій циркулює по сталевих трубок, які не контактуючи з алюмінієм.
міцність Біметалічний радіатор здатний витримати тиск від 30 до 40 бар, що повністю виключає можливість руйнування від гідроудару.
довговічність Виробники даних опалювальних приладів гарантують їх тривалу роботу. В середньому термін служби встановлюється на рівні 20 років.

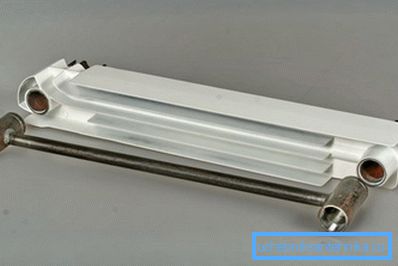

Радіатор складається зі сталевої втулки і алюмінієвого корпусу

Таким чином, в біметалевих радіаторах збережені всі позитивні якості алюмінієвих приладів.

Вони мають:

  • високою тепловіддачею;
  • привабливим зовнішнім виглядом;
  • хорошою компактністю.

З урахуванням їх конструктивних особливостей, можна з упевненістю стверджувати, що вони стануть ідеальним вибором при монтажі своїми руками опалювальної системи в міських квартирах.

Порівняльна таблиця тепловіддачі біметалевих радіаторів опалення демонструє різницю між моделями різних виробників

Тепловіддача і спосіб підключення

Правильно підібране кількість секцій радіатора для певної кімнати - це тільки половина роботи. Частина, що залишилася - знайти оптимальний спосіб підключення опалювального приладу, щоб він повною мірою зміг показати свої якості. Отже, доведеться вибирати з таких варіантів:

одностороннє пряме Найоптимальніший варіант приєднання не тільки біметалічного радіатора, але і будь-якого іншого. Саме цей показник тепловіддачі ви можете бачити в паспорті пристрою.

В даному випадку теплоносій потрапляє в радіатор зверху, повністю проходить за всіма його секціях і йде з цього ж боку знизу.

діагональне Непоганий варіант і повністю себе виправдовує тільки для батарей з великою кількістю секцій, а саме - > 12 штук. Нагріта вода надходить в пристрій з одного боку зверху, проходить по каналах і виходить через нижній радіаторний вихід з іншого боку.

В даному випадку ви зможете максимально знизити можливі втрати тепла і досягти необхідного результату.

Нижня Використовується в тому випадку, коли за проектом трубопровід опалювальної системи прихований в підлозі. Інструкція підключення наступна: вхід - з одного боку в нижній отвір пристрою, вихід - з нижнього отвору з іншого боку.

Як показує досвід, в цьому випадку доведеться додати секцію, так як втрати тепла складуть в межах 10%.

однотрубну Це з'єднання є послідовне з'єднання радіаторів опалення. Тепловтрати можуть при цьому досягти 40%, тому використовувати в системах автономного опалення не рекомендуємо, інакше ціна тепла буде непідйомною.

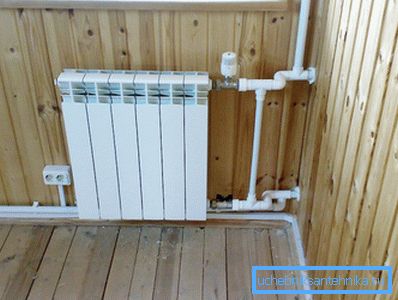

Тепловіддача однієї секції біметалічного радіатора при двотрубному прямому односторонньому підключенні сама максимальна

Можна зробити висновок, що:

  • якщо ви хочете домогтися максимальної тепловіддачі від опалювальних приладів зі стандартною кількістю секцій 7-10, необхідно орієнтуватися на пряме одностороннє їх підключення до центрального опалення;
  • в тому випадку, коли площа приміщення досить велика і потрібно робити монтаж радіаторів з кількістю секцій перевищує 12, підійде діагональне включення приладу в двотрубної системі (подача + обратка).

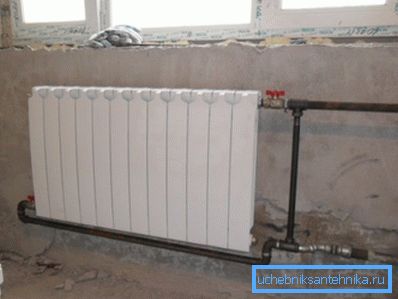

На фото - діагональний спосіб підключення радіатора з 12 секцій

Правильне місце монтажу

Ще одне важливе питання, про яке нерідко ми забуваємо, вважаючи, що про не такий істотний. Класичний варіант - під вікном, але чому?

Це пов'язано з доступом холодного повітря в приміщення:

  • через вікно його надходить набагато більше, ніж через зовнішні стіни;
  • він одразу опускається вниз і починає стелитися по підлозі, викликаючи дискомфорт і бажання піднятися вище.

Тому потрібно поставити теплової бар'єр, який дозволить послабити або навіть повністю звести нанівець холодний потік.

Порада: використовуйте радіатор шириною, що становить 70-90% від віконного отвору, тоді повітря, що надходить з вулиці відразу ж почне прогріватися.

Є також певні правила установки, які необхідно дотримуватися, щоб створити хорошу конвекцію і поліпшити тим самим тепловіддачу:

  • залишайте між опалювальним приладом і підлогою просвіт, рівний 60 мм і більше;
  • від підвіконня відстань до верхньої частини радіатора має бути майже стільки ж - 50-60 мм і більше;
  • від стіни слід відступити на 25 мм і більше.
Тепловіддача 1 секції біметалевих радіаторів залежить безпосередньо від правильного розміщення опалювального приладу

Рекомендуємо також:

  • в кутовій кімнаті з додатковою зовнішньою стіною для зниження теплових втрат встановіть на холодній стіні ще один прилад. Його основним завданням буде компенсація потужності, причому висота монтажу при цьому ролі не грає, прийміть за зразок рівень батарей, встановлених під віконними прорізами;
  • перш ніж монтувати радіатори, зробіть розрахунок кількості секцій, щоб теплової потужності було досить, враховуючи втрати через стіни і вікна.

Порада: для збільшення тепловіддачі встановіть за приладом фольгований екран з пенофола, металевої стороною всередину приміщення.

висновок

Нормальна тепловіддача опалювальних приладів дозволяє не тільки отримувати необхідне тепло в кімнату, а й навіть реально економити. Біметалічні радіатори - потужні прилади, здатні при правильному підключенні і установці швидко і якісно нагрівати житлові і комерційні приміщення. Відео в цій статті дасть можливість знайти додаткову інформацію за вищевказаною темі.
