Тепловіддача чавунних радіаторів: особливості розрахунку

Класична чавунна гармошка, як ностальгія за дитинством, ще стійко тримає свої позиції серед розмаїття алюмінієвих і біметалічних радіаторів, галогенів і конвекторів. Хоча тепловіддача чавунних радіаторів опалення нижче, ніж у багатьох сучасних обігрівачів, але про її міцності і невибагливості ходять на просторах колишнього Союзу легенди. Правильний розрахунок кількості секцій і народна кмітливість дозволяє посилити потужність «чавуну» і створити в приміщенні теплу атмосферу.

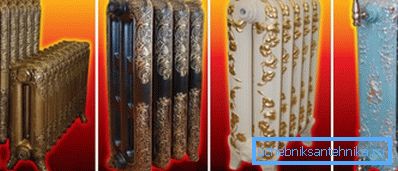

Красива «гармошка»

класичне ретро

З настанням холодів радіатори опалення стають осередком підвищеної уваги мешканців квартир і відправною точкою діалогів. Чому в будинку з централізованим опаленням в одному приміщенні тепло, а в сусідньому не дуже? Від чого ж залежить температура чавунних батарей і, відповідно, градус вашого позитиву і чим вони, взагалі, привабливі?

Холодна батарея - катастрофа

Де плюс там і мінус

Всупереч спокусам сучасного ринку опалювальних приладів чавунні батареї хороші:

  • тривалої службою до півстоліття;
  • корозійної стійкістю;
  • відсутністю накипу завдяки збільшеному діаметру каналів;
  • можливістю варіювати кількість секцій;
  • низьким гідравлічним опором;
  • високою потужністю;
  • концентрацією тепла завдяки чималому товщині стінок і обсягом води всередині;
  • декоративністю і підлоговим монтажем (сучасні зразки);
  • різною вартістю - ціна може коливатися від 400 до 6000 рублів.

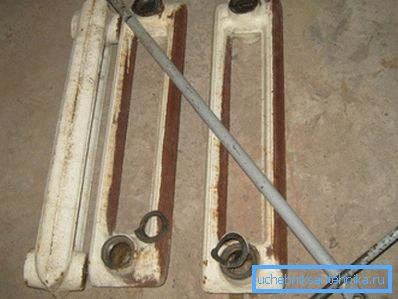

За допомогою такого ключа можна додавати / зменшувати кількість секцій

Скупчення іржі з плином часу не можна назвати істотним недоліком вироби, але ось до наступних варто придивитися уважно:

  • вони важкі. Вони просто ну дуже важкі і, якщо одна секція важить від 6-7 кг, а вам їх знадобиться десяток, та ще не в одній кімнаті, та плюс вага обсягу води (1,35 л);
  • невелика поверхня тепловіддачі і низька теплопровідність матеріалу;
  • поширення тепла відбувається шляхом випромінювання, і лише 20% конвекцією;
  • погана сумісність з опалювальними системами вже обладнаними приладами термоконтроля, а це виключає економію палива.

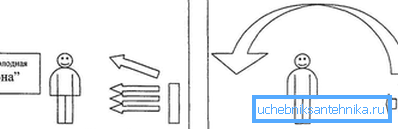

Випромінювання тепла програє конвекції

Традиційний «чавун» МС-140, призначений для опалення житлового сектора, послужив основою для появи нових моделей - МС-140-500, МС-140-300, МС 140-180. Вони відрізняються масою, ємністю, межніппельним відстанню і т.д.

Калькулятор вам в руки

Найважливішим показником будь-якої батареї для споживача є її потужність або тепловіддача - виділене кількість тепла за певний проміжок часу. Знаючи, яка тепловіддача у чавунних радіаторів, ви в прямому сенсі слова не перевантажте будинок / квартиру і не влаштуєте Африку.

На розрахунок параметрів опалення будуть впливати кілька чинників:

  • кількість вікон;
  • висота стелі;
  • площа кімнати;
  • кількість зовнішніх стін;
  • максимальна мінусова температура в регіоні.

Підраховується необхідна потужність декількома способами, серед яких можна вибрати найменш заплутаний і зручний.

Зверніть увагу! Не бійтеся, якщо в результаті математичних дій ви отримаєте дробове число. Округлите його в більшу сторону - маленьке «пере» завжди краще невеликого «не до».

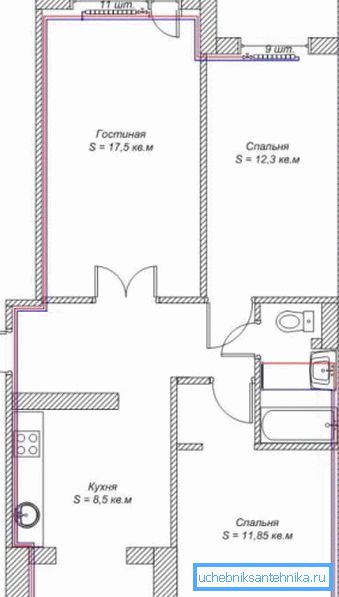

Така схема враховує всі нюанси в плануванні опалення

Елементарно, Ватсон

За основу цього розрахунку береться зовнішня стіна з вікнами в панельному будинку (СНиП II-3-79). Якщо ваша кімната має 1 стіну з 1 вікном, то для кожних 10 м2 буде потрібно 1 кВт потужності радіатора. Дві зовнішні стіни збільшать показник потужності до 1,3 кВт.

Другим нескладним способом буде обчислення по площі приміщення з висотою стель не менше 2,5 м, якій достатньо 100 Вт на кожний квадрат.

Формула має такий вигляд:

S * 100 = Nобщ, де

  • S - площа приміщення (довжина * ширина);
  • Nобщ ​​- загальна потужність опалення.

Номінальна тепловіддача секції чавунного радіатора в середньому дорівнює 140 Вт і, розділивши Nобщ на цю цифру, можна дізнатися необхідну кількість секцій.

За обсягом приміщення

В цьому випадку для математичних дій використовується формула:

h * S * Nм = Nобщ, де

  • h - висота стелі;
  • S - площа кімнати;
  • Nм - нормативний показник потужності на 1 м3, який в середньому дорівнює 41 Вт / м3.
Це фото для того, хто давно не займався розрахунками

Зверніть увагу! При належній теплоізоляції і наявності склопакетів показник теплової потужності знижується з 41 до 34 Вт на м 3.

Якщо хто забув фізику, вираз h * S може бути замінено символом V, який позначає той же обсяг - ширина * довжина * висота. У цьому випадку формула буде мати те ж значення, але виглядати коротше:

V * Nм = Nобщ

Тепловіддача однієї секції чавунного радіатора вираховується аналогічно вищезгаданого способу: Nобщ / 140 Вт. І знову ж таки не слід забувати, що запропоновані розрахунки спираються на середні +20 ° C усередині приміщення і мінус стільки ж на вулиці. Тому не слід скидати з рахунків кліматичний пояс, в якому радіатор повинен забезпечувати вам комфорт.

Таблиця тепловіддачі чавунних радіаторів опалення та інші технічні характеристики

Зверніть увагу! Якщо кімната кутова або з балконом, то до розрахункової потужності (Nобщ) додається 20%. Для житлових кімнат отриманий показник кількості секцій батареї округляється в більшу сторону, для кухні - в меншу.

Nota bene

Оскільки випробування радіаторів відбуваються в лабораторних умовах, деякі дані можуть відрізнятися в процесі експлуатації. Наприклад, заявлена ​​тепловіддача 1 секції чавунного радіатора в 160 Вт при реальній температурі теплоносія в системі від 60 до 70 ° C істотно знизиться.

Теплоізоляція проблемних зон, особливо в приватному будинку, який стоїть на землі, заощадять вам тепло:

  • 200 Вт в районі вхідних / балконних дверей;
  • 100 Вт в зоні вікна.

Зверніть увагу! Не женіться за екзотичними, але дешевими виробами. Якщо, ємність секції, різьблення ніпельного отвори, тепловіддача чавунного радіатора мс 140 вказані російським / білоруським виробником, то, наприклад, «китаєць» може не володіти такою інформацією. Уявити важко, ніж ви ризикуєте.

Така інформація по кожному виробу обов'язково повинна в бути техпаспорті

безневинні хитрості

Кілька простих прийомів допоможуть збільшити тепловіддачу радіатора:

  • постійне дотримання чистоти поверхні виробу - пил, особливо між секціями, значно погіршує процес теплообміну;
  • правильно фарбувати поверхню - старий шар зняти, знежирити, нанести ґрунтовку (ГФ-021), пофарбувати (ПФ, МА);

Зверніть увагу! Ці масляні емалі наведені як найдоступніші і оптимальні. Інструкція на банку допоможе вибрати спеціальні засоби.

  • встановити за радіатором тепловідбивний екран з фольги - це буде особливо ефективно на зовнішній стіні;
  • перевірити «нутрощі» вироби на предмет задирок, які можуть з'явитися після підключення до системи, саме за них чіплятимуться, накопичуватися фракції сміття;
  • якщо ви проводите монтаж своїми руками, не допускайте перекосу батареї - він грунтовно порушить циркуляцію теплоносія;
  • дотримуйтеся стандартних параметрів розміщення батареї від стіни, підвіконня;
  • не закривайте протягом теплого повітря меблями, екранами.

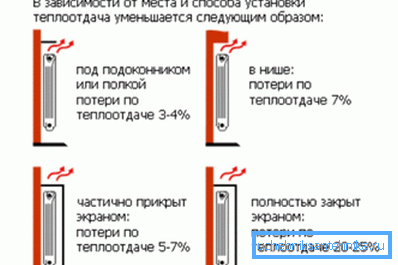

Неправильно вибране місце веде до тепловтрат

На завершення

Вибір чавунних радіаторів в будинок обумовлюється фінансовою спроможністю, бажанням уславитися цінителем старовини / технічних новинок, ностальгією або терміновою необхідністю. Відносні мінуси перекриються абсолютної довговічністю вироби і чистотою його внутрішнього світу. Дизайн пізніших моделей настільки відрізняється від колишніх, що вони стануть чудовою прикрасою кімнати.

На відео в цій статті показаний процес складання чавунного радіатора.
