Тепловіддача радіаторів опалення: приблизний підрахунок і

Завдання будь-якого радіатора полягає в ефективному обігріві приміщення. Тому одним з найважливіших параметрів цих приладів є тепловіддача, від якої якраз і залежить те, наскільки якісно радіатор буде справлятися з поставленим завданням. Нижче ми розглянемо, які фактори впливають на цей параметр, яка тепловіддача у різних типів радіаторів опалення і як її розрахувати.

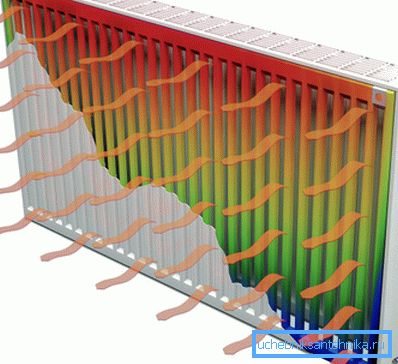

Схема прямої тепловіддачі батареї

Що таке тепловіддача

Отже, тепловіддачею називають показник, що позначає кількість тепла, яке передає прилад за певний проміжок часу. Найчастіше це параметр ще називають тепловою потужністю, потужністю радіатора або тепловим потоком. Вимірюється він в Ватах, скорочено - пн.

Правда, в деяких джерелах даний параметр вимірюю в калоріях на годину - 1 Вт відповідає 859,8 кал / год. Однак, такий вимір зустрічається рідко.

Слід зазначити, що теплопередача від батареї здійснюється трьома процесами:

  • теплообміном;
  • конвекцією;
  • Випромінюванням.

Кожна батарея переносить тепло усіма трьома способами, але у різних опалювальних приладів співвідношення різне. По суті, радіаторами називаються тільки ті пристрої, у яких шляхом прямого випромінювання передається не менше 25 відсотків тепла. Однак, цей термін отримав більш широке значення, в результаті чого він використовується і для конвекційних приладів.

Схема варіантів тепловіддачі

розрахунок тепловіддачі

При облаштуванні системи опалення своїми руками уваги заслуговує розрахунок необхідної потужності приладів. Від цього залежить вибір і їх кількість. З одного боку кожен господар намагається заощадити, тому не має сенсу купувати зайві батареї, але з іншого - якщо їх буде недостатньо, то не вийде підтримувати в житло комфортну температуру.

Існує два методи як розрахувати тепловіддачу радіатора, необхідну для обігріву приміщення:

  • Приблизний розрахунок, який здійснюється виходячи з того, що на 10 квадратних метрів приміщення, що має одне вікно і одну зовнішню стіну, потрібно один кіловат потужності. Якщо ж приміщення має двома зовнішніми стінами, то для його обігріву потрібно 1,3 кВт.
  • Розрахунок за формулою - це більш складний спосіб, але в той же час дозволяє отримати більш точне значення.

Нижче детальніше ознайомимося з кожним з цих методів.

Схема залежності потужності батарей від кількості секцій і температури теплоносія

приблизний розрахунок

Щоб виконати розрахунок тепловіддачі радіатора батарей опалення, необхідний для обігріву кімнати, потрібно знати наступні параметри:

  • Тип батареї;
  • Її розмір;
  • Параметри приміщення.

Нижче наведена таблиця тепловіддачі радіаторів опалення, виконаних з різних матеріалів:

Тип Ефективність однієї секції при температурі теплоносія в 80 градусів
чавунні 125-160 Вт
алюмінієві 200 Вт
біметалічні 204 Вт

Зверніть увагу! На ефективність батарей опалення впливає спосіб їх підключення. Найбільш ефективним вважається одностороннє підключення, при якому теплоносій подається зверху, а обратка виходить знизу. Для приладів з великою кількістю секцій ефективнішим є діагональне підключення.

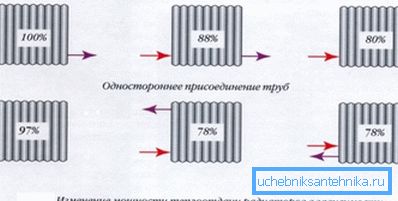

Схема залежності ефективності батарей від способу їх підключення

Наприклад, приміщення має площу 18 метрів квадратних, і в ньому планується встановити чавунні батареї. Так як тепловіддача радіатора 160 Вт на одну секцію, в нашому випадку знадобиться - (18: 150) x100 = 11,25 ~ 12 секцій.

Зверніть увагу! У продажу можна зустріти сталеві суцільні панелі. Щоб розрахувати їх необхідну потужність знадобиться таблиця тепловіддачі сталевих радіаторів опалення, яку зазвичай надають їх виробники.

Розрахунок за формулою

Щоб отримати шукане значення, необхідно скористатися наступною формулою - P = Sxhx41, де:

  • P - шукане значення.
  • h - Висота приміщення.
  • S - його площа.
  • 41 - є нормативним показником мінімальної потужності на кубічний метр об'єму.

Отримане значення слід поділити на номінальну потужність секції, щоб дізнатися необхідну їх кількість.

Порада! Якщо в результаті розрахунків вийшло дробове число, округляти його потрібно в більшу сторону, так як недолік потужності набагато більше позначиться на комфорті приміщення, ніж його надлишок.

чавунна батарея

Особливості приладів різних типів

Як ми з'ясували, характеристики тепловіддачі радіаторів опалення в чому залежать від матеріалів, з яких вони виконані.

Нижче детальніше ознайомимося з особливостями теплопередачі батарей різного типу:

  • чавунні - відрізняються найбільш низькою ефективністю. Причому даний параметр багато в чому залежить від міжосьового простору. З цим і пов'язаний великий його розбіг - від 120 до 160 Вт. Обмін теплом в основному відбувається за рахунок прямого випромінювання і тільки 20 відсотків припадає на конвекцію.

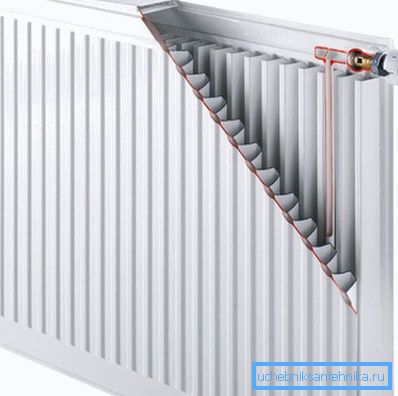

Пристрій сталевий панелі
  • панельні - тепловіддача сталевих радіаторів ненабагато вище, ніж у чавунних, однак, для поліпшення теплообміну конструкцію виконують з декількох панелей, між якими розташовуються ребра. Таким чином, значно збільшується частка конвекционной передачі тепла.
  • алюмінієві - ефективність істотно вище, ніж у двох попередніх типів приладів, однак, область застосування таких батарей обмежена. Справа в тому, що вони не розраховані на високий тиск, який є в централізованих системах, а також призначені для роботи виключно на очищеному теплоносії.

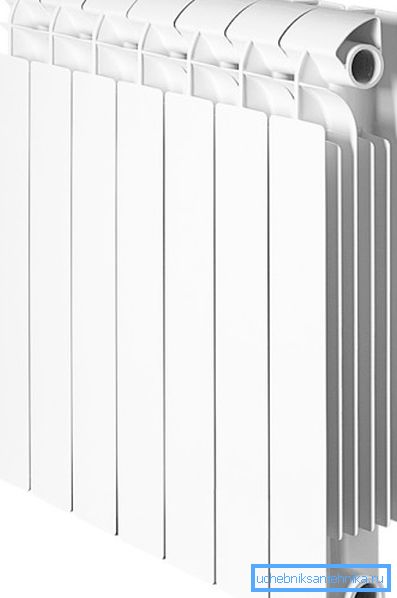

На фото - біметалічний прилад
  • біметалічні - по ефективності навіть незначно перевершують алюмінієві прилади, і при цьому є більш міцними, що дозволяє використовувати їх в централізованих системах. Звичайно, і ціна цих пристроїв найбільш висока, але, за рахунок високої потужності, можна встановити радіатори з меншою кількістю секцій, ніж трохи заощадити.

Зверніть увагу! Щоб радіатор працював на повну потужність, він повинен бути правильно встановлений - без нахилів і на певній відстані від стіни, як того вимагає інструкція. Також збільшити ефективність допоможе використання відбиває пенофола, закріпленого на стіні.

Ось, мабуть, і всі найбільш важливі моменти, які слід знати про тепловому потоці батарей опалення, щоб правильно розрахувати систему обігріву і не помилитися з їх вибором.

висновок

Теплова потужність радіаторів є однією з найважливіших їх характеристик. Тому на її основі виконується розрахунок опалювальної системи житла, без якого неможливо забезпечити його комфортний обігрів в зимовий час.

Ознайомитися з додатковою корисною інформацією по озвученої теми ви можете з відео в цій статті.
