Тепловіддача радіаторів опалення та інші їх параметри

На які параметри варто звернути увагу при покупці опалювальної батареї? Взагалі, якими вони бувають? Що краще - традиційні чавунні вироби, легкий алюміній або міцна сталь? Як зменшити або збільшити тепловіддачу приладів опалення? Спробуємо відповісти на ці питання.

Наше завдання - зрозуміти, чим різняться різні опалювальні батареї.

Такі різні системи опалення

Шановний читач, нам варто відразу обумовити один дуже важливий момент. Поганим радіатором можна назвати лише той, який не відповідає заявленим виробником характеристикам. А ось такі параметри, як матеріал, теплоємність, розміри і міцність на розрив варто негативно або позитивно оцінювати - лише стосовно до конкретних умов.

Спробуємо пояснити на прикладах.

  • Для автономної системи, що працює від твердопаливного котла, важливі внутрішній обсяг секції та її теплова ємність. Чим ці параметри більше - тим краще: вони означають, що між розпалювання в будинку не буде холодно. Звідси - популярність чавунних батарей у власників приватних будинків в негазифікованих селищах.

Втім: замість масивних батарей для збереження тепла може використовуватися і підключений до контуру теплоаккумулятор - великий теплоізольований бак з водою.

  • Алюміній хороший для автономних систем з газовими, соляровим і електричними котлами для опалення. Невеликий внутрішній обсяг, скромна ціна секції і значна площа оребрення виявляться дуже до речі. А ось висока міцність і здатність переносити значні температури матеріалу ніби як ні до чого: типові параметри автономного опалювального контуру - 70 / 50С при тиску в 1,5 - 2 атмосфери.
Алюмінієвий Nami Classic.
  • Область застосування сталевих регістрів - приміщення, підключені до центрального опалення, в яких значна увага приділяється дизайну. Сталь володіє високою стійкістю до гідравлічного тиску і здатна переносити сильне нагрівання, але не може похвалитися гарною тепловіддачею на одиницю внутрішнього обсягу.
  • Нарешті, біметалічні вироби поєднують міцність сталевого сердечника з високою теплопровідністю алюмінієвої оболонки, що дозволяє забезпечити їх розвиненим ребрами. Вони - відмінний вибір для систем центрального ЦО там, де потреба в теплі досить висока.

Ключові параметри

Отже, на які параметри варто дивитися при покупці?

  1. На масу секції та її внутрішній обсяг. Вони безпосередньо пов'язані з її теплоємністю.
  2. Робоча температура визначає здатність батареї переносити перегрів в системі ЦО.

Варто уточнити: в общем-то, температура теплоносія законодавчо обмежена значенням в 95С. Однак при певних обставинах (наприклад, при роботі елеваторного вузла зі знятим соплом і заглушеним підсмоктуванням) там може виявитися і 120, і 130 градусів.

  1. Висока робочий тиск означає, що гідроудар при швидкому заповненні контуру не викличе пошкодження секції і не вирве ніпеля або пробки.

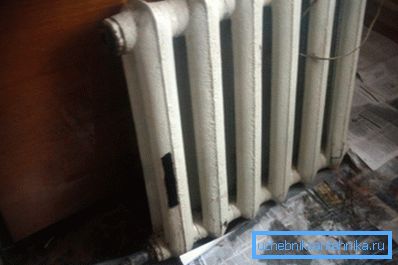

Наслідки гідроудару.
  1. Висока тепловіддача радіатора опалення в перерахунку на секцію при задовільних інших параметрах буде однозначним перевагою. Зрозуміло, що нескінченні ряди секцій чи порадують власника своїм зовнішнім виглядом.
  2. Міжосьова відстань дозволяє збільшити горезвісну тепловіддачу секції, пожертвувавши компактністю, або, навпаки, розмістити компактну батарею під високим панорамним вікном.
  3. Нарешті, помірна вартість теж буде безсумнівним плюсом.

дослідження зразків

Давайте познайомимося з декількома представленими на сучасному російському ринку виробами різних типів.

МС-140М-500

параметр значення
матеріал чавун
обсяг секції 1,45 літра
маса секції 6,7 кг
Робоча температура 130С
Робочий тиск 9 кгс / см2
Міжосьова відстань по ніпелів 500 мм
тепловіддача секції 160 ват
Роздрібна вартість 480 рублів / секція

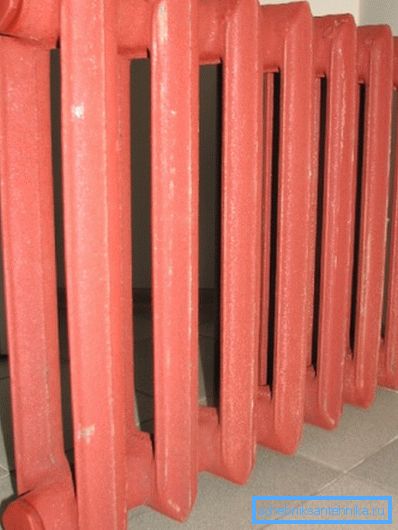

Вічна класика - чавунний МС-140.

Нюанс: виробники вказують тепловіддачу секції при Dt (дельті температур між теплоносієм і кімнатою) в 70С. Реальне значення цього параметра більшу частину опалювального сезону помітно менше.

Warmica Lux 70/500

параметр значення
матеріал алюміній
обсяг секції 0,35 літра
маса секції 1,05 кг
Робоча температура 130С
Робочий тиск 16 кгс / см2
Міжосьова відстань по ніпелів 500 мм
тепловіддача секції 185 ват
Роздрібна вартість 295 рублів / секція

Гармонія А40 1-500 КЗТО

Під цією назвою ховається трубчастий суцільнозварний регістр російського виробництва.

Однорядний регістр А40.
параметр значення
матеріал сталь
обсяг секції 0,63 літра
маса секції 1,1 кг
Робоча температура 130С
Робочий тиск 15 кгс / см2
Міжосьова відстань по ніпелів 500 мм
тепловіддача секції 56 ват
Роздрібна вартість 590 рублів / секція

Зверніть увагу: за секцію в даному випадку ми приймаємо одну трубу регістра. Зрозуміло, що суцільнозварне виріб не розбирається.

Ріфар Моноліт

Ще одне нерозбірне виріб від вітчизняного виробника - біметалічний опалювальний прилад від компанії Ріфар.

параметр значення
матеріал Сталь, алюміній
обсяг секції 0,21 літра
маса секції 2,0 кг
Робоча температура 135С
Робочий тиск 100 кгс / см2 (гідравлічні випробування проводяться тиском в 150 атмосфер)
Міжосьова відстань по ніпелів 500 мм
тепловіддача секції 196 ват
Роздрібна вартість 812 рублів / секція

Зверніть увагу: при установці біметалевих радіаторів своїми руками настійно рекомендується використовувати тільки сталеві труби. З чим пов'язана інструкція - зрозуміти нескладно: об'єднувати в загальному контурі прочнейший біметалічний опалювальний прилад і пластикову трубу, яка порветься вже при 10 атмосферах, нераціонально.

Для систем ЦО краще використовувати сталеві труби.

регулювання

Що робити, якщо вдома занадто жарко або, навпаки, надмірно холодно?

дроселювання радіатора

Радіатор, що віддає занадто багато тепла, забезпечується дроселем - регулятором пропускної здатності підводки.

Як завжди, є ряд тонкощів.

  • Дросель налаштовують мінімальним зміною його положення з тривалими (не менше півгодини) паузами на стабілізацію температури.
  • Замість дроселя часто використовується термостатичні голівка. Вона хороша тим, що здатна підлаштовувати свою пропускну здатність автоматично, в залежності від ступеня нагріву повітря в приміщенні.

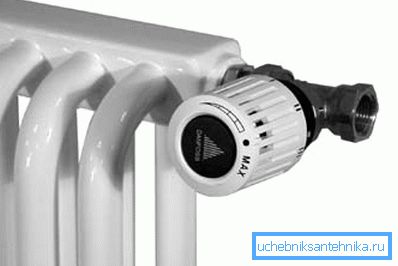

Трубчастий сталевий радіатор з термоголовкою.
  • Дросселіровать в системі центрального опалення можна тільки опалювальний прилад, забезпечений перемичкою між підводками. Інакше запірна арматура регулюватиме прохідність всього стояка з відповідними наслідками для ваших відносин з сусідами.

Налаштування елеваторного вузла

У приватному будинку, живити від теплотраси, роль розв'язки з трасою виконує звичайний елеваторний вузол - такий же, як в багатоквартирному будинку, але з меншим діаметром запірної арматури.

Регулювання може здійснюватися двома способами.

  1. Збільшення і зменшення діаметра сопла - штатний метод регулювання параметрів опалювальної системи. Зауважте: його розміри повинні узгоджуватися з організацією, що продає вам тепло.

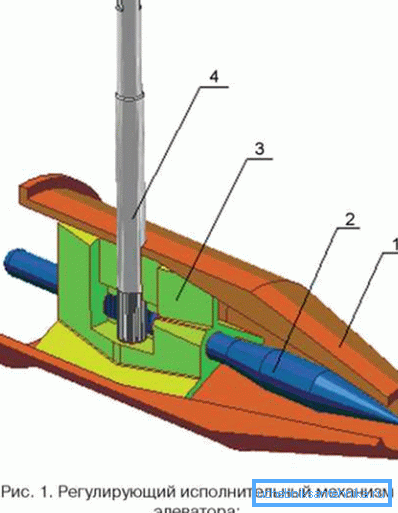

Альтернатива - використання регульованого елеватора.
  1. Крім того, кількість тепла, яке залишається в будинку, може бути зменшено зниженням перепаду на елеваторі. Для цієї мети на зворотному трубопроводі прикривається вхідний вентиль з безперервним контролем тиску зворотного трубопроводу по манометру. Зменшувати перепад слід не більше ніж на 2 метри (0,2 кгс / см2) за раз.

Збільшення тепловіддачі радіатора

Що робити, якщо вдома холодно? Найочевидніше рішення - збільшення довжини радіатора, установка додаткових кінцевих секцій. Тепловіддача виросте, але не цілком лінійно: крайні секції завжди помітно холодніше підводки.

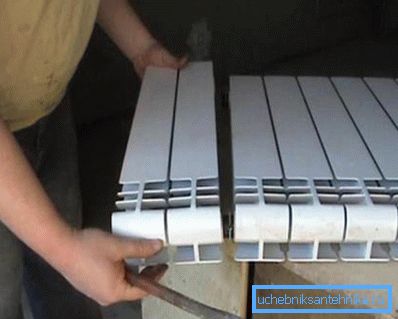

На фото - підключення до радіатора додаткових секцій.

Установка на перемичку перед радіатором вентиля при його закритті перенаправить теплоносій з неї в секції, тим самим дещо збільшивши тепловий потік від опалювального приладу.

Зауважте: в будь-який момент часу на батареї повинні бути відкриті вентиля або на підводці, або на перемичці. Закривши всю запірну арматуру, ви знову-таки автоматично приречете себе на зустріч з дуже незадоволеними сусідами.

Якщо початок радіатора помітно відрізняється температурою від кінцевих секцій - можливо, він потребує промиванні. Для цієї мети влітку, при скинутому опаленні в нижню глуху пробку встановлюється звичайний кульовий вентиль; для скидання води в каналізацію використовується садовий шланг.

Нарешті, для більш рівномірного прогріву секцій краще віддати перевагу не односторонній, а двосторонній нижнє підключення опалювального приладу. Мало того, що він завжди буде прогрітий по всій довжині - струм води через нижній колектор не дасть йому замулюватися. Про промиванні можна буде забути на десятиліття.

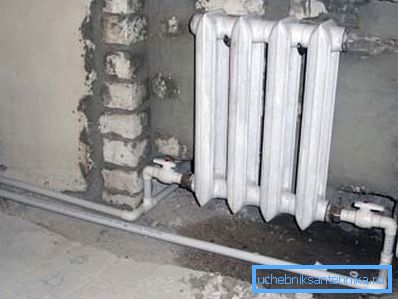

Батарея з нижнім двостороннім підключенням не потребує промиванні.

висновок

Щиро сподіваємося, що наші поради та рекомендації допоможуть читачеві у виборі і налаштування опалювального обладнання для свого будинку.

Як завжди, в прикріпленому відео можна знайти додаткову інформацію. Успіхів!
