Терморегулятор для батареї опалення - корисне доповнення до

Взимку температура зовні коливається в широкому діапазоні, в суворі зими температура може опускатися нижче -30? С, а під час відлиги зовні цілком може триматися і позитивна температура. Система опалення повинна адекватно реагувати на погодні умови і регулювати температуру радіатора опалення.

У чому полягає користь від установки терморегулятора

Стандартна централізована опалювальна системи в багатоповерховому будинку не передбачає установку будь-яких регулюючих пристроїв в квартирі. В результаті мешканці слабо можуть впливати на температуру в квартирі. У деяких випадках батареї розжарюються і доводиться навіть відкривати вікна взимку, терморегулятор стане в нагоді якраз в таких випадках - він знизить надходження теплоносія в радіатор, зменшивши тим самим температуру в кімнаті.

Регулювати роботу опалення можна декількома способами:

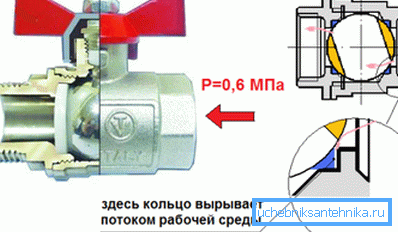

• любителі економії часто як терморегулятор для батарей опалення використовую звичайний кульовий кран, але це не найкращий варіант. У кращому випадку його вистачить на пару сезонів, а потім гарантовано станеться витік теплоносія.

Зверніть увагу! Для кульового крана нормальним вважається тільки положення закрито / відкрито, для регулювання опалення доводиться залишати його в проміжному положенні, це призводить до того, що тверді включення в теплоносії ушкоджують перекриває шар і про герметичності можна забути.

• конусний вентиль прослужить набагато довше, адже його конструкція дозволяє залишати його в проміжному положенні. Недоліком цього пристрою можна вважати те, що регулювати надходження теплоносія потрібно вручну, тобто постійно відкривати-закривати вентиль;
• автоматичні терморегулятори можна вважати ідеальним варіантом. Конструкція цього пристрою дозволяє виконувати регулювання в автоматичному режимі. Від людини знадобиться тільки налаштувати регулятор відразу після установки. Важливо і те, що ціна таких пристроїв невелика, так що дозволити його собі зможе кожен.

Класифікація терморегуляторів

Виділити можна кілька типів терморегуляторів:

• найпростіший варіант - з механічним регулюванням. Як приклад можна привести вищезазначений конусний вентиль. Точність регулювання в цьому випадку невисока;
• в автоматичних пристроях за рахунок деформації сильфона (принцип дії розглянуто нижче) регулювання струму теплоносія виконується автоматично;

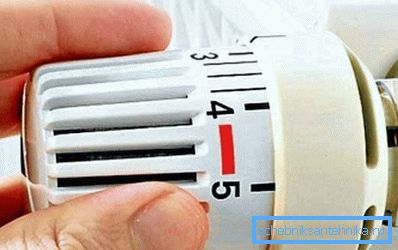

• відзначити варто і регулятори з електронним управлінням. У такому випадку людині потрібно просто вибрати режим роботи на дисплеї або задати потрібну температуру в приміщенні. Все інше автоматика зробить сама.

Виділити можна і групу пристроїв з виносним температурним датчиком. В такому випадку датчик знаходиться на відстані декількох метрів від регулятора, що дозволяє йому більш адекватно реагувати на зміну температури повітря в кімнаті.

Зверніть увагу! Виносної температурний датчик - оптимальне рішення для тих випадків, коли батарея опалення розташована в досить глибокій ніші і звичайний терморегулятор не зовсім коректно відстежує зміну температури повітря в приміщенні.

Опалення можна регулювати і трохи іншим способом. Якщо розмістити блок з температурним датчиком безпосередньо в кімнаті, а регулятор в котельні, то можна замість регулювання витрати теплоносія змінювати його температуру. Такий підхід має сенс при обігріві великих приміщень, адже змінюється тепловіддача всіх радіаторів разом.

Деякі терморегулятори для батарей опалення можуть контролювати температуру не в приміщенні, а на вулиці. Це дозволяє системі опалення швидко реагувати на зміну погодних умов не чекаючи поки зміниться температура в кімнаті.

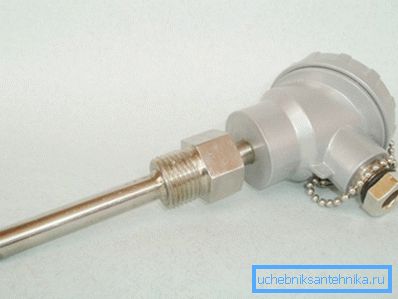

У минулому популярні були пристрої, які контролювали безпосередньо температуру теплоносія в системі (для цього використовувалися заглибні датчики). Зараз такі регулятори вважаються застарілими і практично не використовуються.

При виборі потрібно звернути особливу увагу на маркування терморегулятора - можуть зустрічатися такі варіанти як:

• RTD-G - підійдуть для опалювальних систем з природною циркуляцією теплоносія. Можуть використовуватися як в 2-трубних, так і в 1-трубних системах;
• RTD-N - використовуються в системах з примусовою циркуляцією теплоносія.

Принцип дії і установка терморегулятора

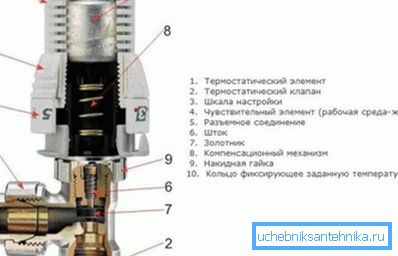

Перед установкою регулятора не зайвим буде ознайомитися з принципом дії, пристроєм і правилами його розміщення. Незважаючи на велику кількість моделей від різних виробників, велика частина регуляторів працює по одній і тій же схемі.

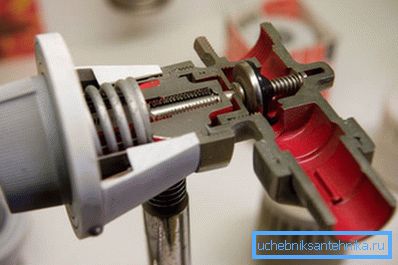

Принцип дії терморегулятора

В основу роботи пристрою для регулювання температури опалювального радіатора покладено властивість рідин і газів розширюватися / стискатися при нагріванні / охолодженні. Так що принцип дії у газових і рідинних моделей один і той же, різниця полягає лише в швидкості реакції на зміну температури в приміщенні.

Зверніть увагу! Рідинні терморегулятори для батарей опалення характеризуються більшою інерційністю, тобто вони повільніше реагують на зміну температури. Газові аналоги з цієї точки зору краще.

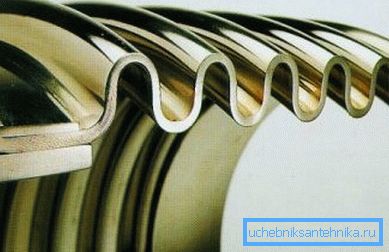

Сильфон зовні виглядає як герметична камера з гофрованими стінками всередині якої і знаходиться газ або рідина. При збільшенні температури в приміщенні речовина всередині сильфона нагрівається і розширюється, це викликає збільшення довжини сильфона. Через це і відбувається переміщення клапана, що регулює величину прохідного отвору.

Як правильно розмістити терморегулятор

Ефективна регулювання опалення можлива тільки за умови правильного розміщення регулятора.

Рекомендується дотримуватися наступних правил при установці:

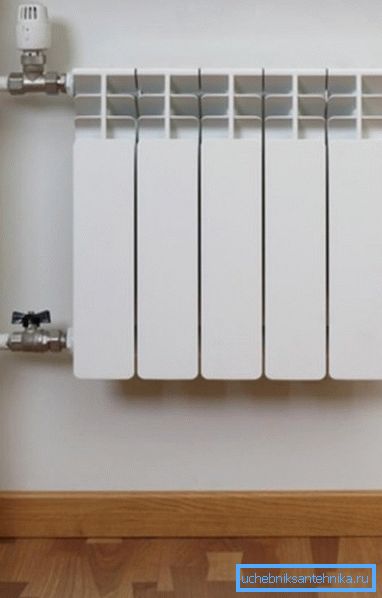

• терморегулятор обов'язково повинен розташовуватися на трубопроводі, що подає;

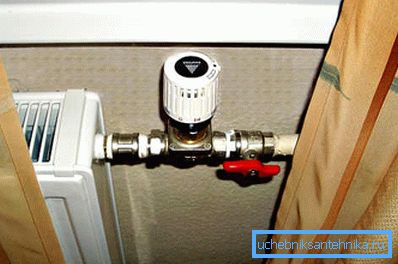

• якщо радіатор розташовується в стінній ніші, то її заборонено закривати шторами (навіть з легкої тканини). Якщо це станеться, то в замкнутому просторі повітря нагріється швидко і регулятор обмежить надходження теплоносія в батарею;

Зверніть увагу! Якщо Ви використовуєте з винесеним термодатчиком, то закриті шторки не стануть на заваді нормальній роботі регулятора.

• термоголовка повинна розташовуватися перпендикулярно площині радіатора. Завдяки такому розташуванню тепле повітря, який піднімається від батарей не впливає на роботу сильфона, та й регулювати роботу пристрою буде простіше;

• бажано поєднати монтаж регулятора з заміною батареї опалення;

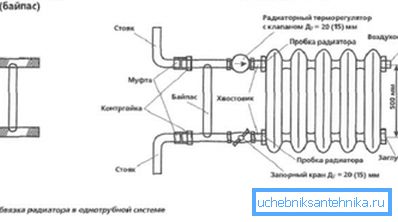

• не зайвим буде монтаж байпаса - при необхідності це дозволить швидко і безболісно виключити радіатор з роботи опалювальної системи;
• установку регулюючих пристроїв завжди слід починати з приміщень, в яких спостерігаються найбільші температурні коливання. У приватному будівництві установку ведуть, починаючи з верхніх поверхів.

Керівництво по установці та налаштування терморегулятора

Якщо під рукою немає знайомого сантехніка, то установкою доведеться зайнятися самому, це не так вже й складно.

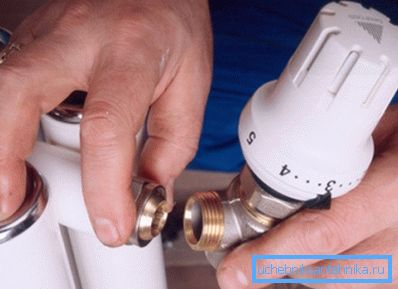

Інструкція по установці виглядає так:

• якщо байпаса немає, то доведеться відключити на час опалювальну систему і злити воду з системи. З байпасом все буде набагато простіше - досить просто вимкнути батарею з роботи і можна приступати до установки;

• трубна обв'язка включає в себе крім терморегулятора ще і 2 кульових крана (знадобляться для перекриття струму теплоносія);
• якщо планується встановлення байпаса, то потрібно запастися ще й трубою потрібної довжини.

Зверніть увагу! Діаметр труби для байпаса повинен бути на 1 розмір менше, ніж діаметр основного трубопроводу. Наприклад, якщо для опалення використовується труба? дюйма, то для байпаса потрібно використовувати розмір? дюйма.

Для нормальної роботи потрібно попередня настройка терморегулятора.

Вона виконується в такій послідовності:

• спершу в кімнаті потрібно закрити всі двері й вікна і взагалі знизити повітрообмін до мінімуму (вимкнути витяжку якщо є);
• потім клапан повністю відкривається і теплоносій без проблем надходить в радіатор, потрібно почекати поки кімната прогріється (температура повинна стати трохи вище необхідної);
• після цього терморегулятор перекривається, тобто вентиль повертається до упору вліво, потрібно дочекатися поки кімната охолоне до прийнятної температури;
• тепер залишилося тільки зафіксувати температуру в кімнаті на досягнутому рівні. Для цього клапан потихеньку відкривається до тих пір, поки не почується дзюрчання води, і він не стане нагріватися. На цьому регулювання своїми руками можна вважати закінченою.

Про ефективність терморегуляторів

На ринку представлено чимало моделей, але ефективність більшості з них можна порівняти. В середньому за сезон економія в порівнянні з нерегульованим опаленням становить близько 15-20%. У разі, якщо розкид температур взимку досить великий, то економія може досягати і 25-30%.

Що стосується вартості, то якісний терморегулятор можна купити приблизно за 400-700 рублів залежно від виробника. В такому випадку гарантована сумісність з радіаторними вентилями практично всіх відомих виробників, наприклад, DiaNorm, Arbonia, Ferroli і т. Д.

Підведення підсумків

Використання терморегулятора - відмінний спосіб підвищити ефективність роботи опалювальної системи. При цьому під підвищенням ефективності розуміється можливість гнучкого регулювання роботи окремих радіаторів, якщо температура теплоносія недостатня для нормального обігріву кімнати, то регулятор не допоможе. Популярність таких пристроїв обумовлена ​​не тільки низькою ціною, але і простотою установки.

На відео показаний приклад установки і настройки термостата для батареї з широкими можливостями регулювання температури і декількома режимами роботи.
