Терморегулятори для опалення - основа «розумної»

Було б набагато простіше, якби в усі пори року на вулиці трималася одна і та ж температура, тоді не виникла б потреба в регулюванні опалення. Але взимку сильні морози змінюються відлигами з позитивною температурою і навпаки, зрозуміло, що система опалення повинна адекватно реагувати на погодні сюрпризи.

Способи регулювання опалення

У будь-якого завдання, як правило, є кілька способів вирішення, регулювання роботи опалення - не виняток.

Можна виділити такі способи регулювання:

• найпростіший варіант - установка перед кожним радіатором спеціального регулятора. Такі терморегулятори для домашнього опалення можуть використовуватися у всіх без виключення опалювальних системах, а принцип дії полягає в тому, що регулюється струм теплоносія через батарею;

Зверніть увагу! У ряді випадку, наприклад, в міських квартирах такий спосіб регулювання - єдине доступне.

• якщо основа роботи терморегулятора - дані про зміну температури повітря в кімнаті (або на вулиці), то регулювання роботи котла передбачає зміну температури теплоносія. В такому випадку регулюючий пристрій розташовується безпосередньо біля котла;

• «Розумні» циркуляційні насоси з невеликою натяжкою, але також можна віднести до класу регуляторів опалення. Якщо звичайний регулятор встановлюється на радіатор, то насос розташовується безпосередньо біля котла (на трубопроводі, що подає остиглий теплоносій). Процес регулювання виконується за рахунок зміни швидкості обертання ротора насоса.

З перерахованих способів перший вважається найбільш гнучким, оскільки дозволяє змінювати температуру не тільки в окремо взятій кімнаті, але і в окремих радіаторах. Решта 2 способи змінюють роботу опалювальної системи в цілому, тобто температура буде змінюватися відразу у всіх кімнатах в будинку.

Терморегулятори для батарей опалення

Такі пристрої являють собою термоголовку, яка встановлюється на ділянку труби, що подає безпосередньо перед батареєю. Принцип роботи простий - коли температура в кімнаті перевищує задану межу, то пристрій просто злегка зменшує внутрішній діаметр труби, відповідно зменшується і обсяг теплоносія, що потрапляє в батарею.

Найпростіший ручний регулятор - звичайний кран, в такому випадку регулювання доведеться виконувати вручну. Але частіше використовуються автоматичні моделі.

види терморегуляторів

Якщо в якості основного критерію вибрати принцип роботи, то всі пристрої такого типу можна розділити на механічні та автоматичні. У механічних людина регулює температуру своїми руками, постійно повертаючи вентиль, в автоматичних - після настройки пристрій працює саме.

Також можна навести класифікацію по розташуванню датчика.

Можливі 3 варіанти:

• термодатчик розташовується безпосередньо в термоголовки (в такому випадку потрібно особливо ретельно стежити за установкою регулюючого пристрою, адже поруч знаходиться радіатор опалення);
• датчик винесений на пару метрів - дозволяє більш точно регулювати роботу опалення;

• датчик винесений на вулицю - в результаті отримуємо погодозалежний регулятор опалення. Він буде миттєво реагувати на зміну температури на вулиці.

Зверніть увагу! При використанні внутрішньокімнатних температурних датчиків завжди є часовий проміжок між зміною погодних умов на вулиці і зміною режиму роботи опалення. Використання зовнішніх термодатчиків цю проблему вирішує.

Пристрій, принцип дії і підготовка терморегулятора до роботи

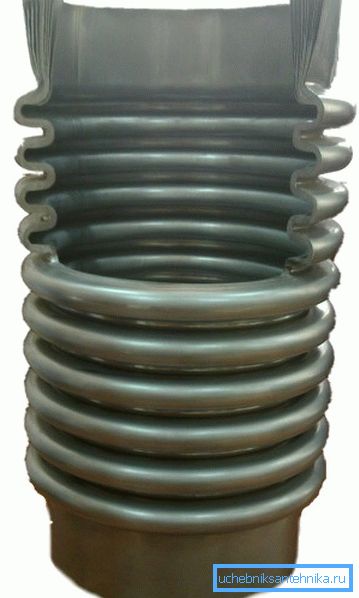

Терморегулятори на радіатори опалення, що працюють в автоматичному режимі, використовують властивість рідин і газів розширюватися і звужуватися при нагріванні / охолодженні. У голівці знаходиться герметична камера (сильфон), в якій і знаходиться робоча рідина або газ.

Стінка сильфона виконана гофрованої, так що при зміні внутрішнього обсягу він подовжується або коротшає. За рахунок цього і відбувається зміна просвіту в трубі, що подає теплоносій в радіатор.

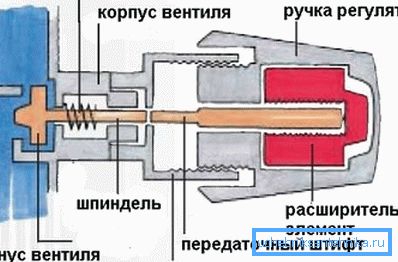

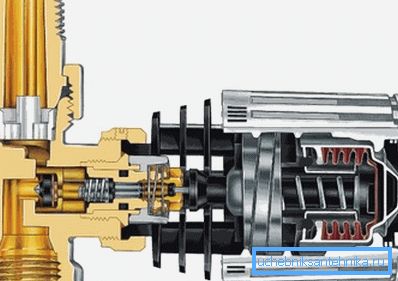

На схемі нижче представлено пристрій термоголовки Данфосс. Видно, що при подовженні сильфона клапан частково перекриє трубу подачі.

Навіть при використанні автоматичних пристроїв знадобиться попередня регулювання.

Виконується регулювання радіаторів опалення в такому порядку:

• спершу потрібно забезпечити безперешкодний приплив теплоносія в радіатор, тому клапан відкривається повністю;
• як тільки в приміщенні температура перевищила необхідне значення на 5-7? С клапан закривається повністю;
• тепер потрібно просто почекати поки в кімнаті температура не опуститься до необхідного значення;
• як тільки температура стала комфортною, можна потихеньку відкривати клапан до тих пір, поки радіатор не стане теплішати і не стане чутно дзюрчання води. Можна вважати, що терморегулятор для радіаторів опалення налаштований і готовий до роботи.

Регулювання роботи конвекторів

Досить часто замість звичних батарей для обігріву приміщень застосовуються в середині конвектори. Особливістю таких пристроїв є те, що в них встановлюється вентилятор для поліпшення повітрообміну.

Регулятор швидкості обертання вентилятора обігрівача дозволяє зменшувати обсяг повітря, що проходить через пластини оребрення конвектора, за рахунок цього в кімнаті змінюється температура. Без регулювальних пристроїв вентилятор завжди працює на 100% оборотів.

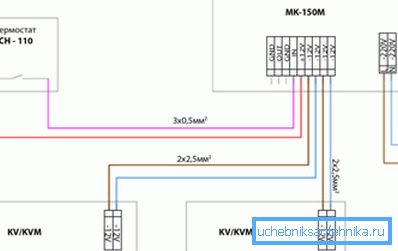

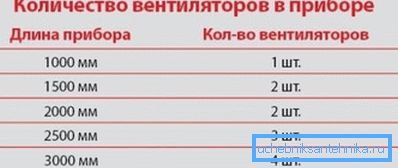

У просунутих моделях вже після падіння температури в кімнаті на 1,5 ° С включається вентилятор і за рахунок обдування підвищує тепловіддачу обігрівача. Причому один регулятор може одночасно працювати з декількома вентиляторами.

Регулювання роботи котла

У приватних будинках для зміни режимів роботи опалення в більш широкому діапазоні можна використовувати пристрої, які регулюють роботу котла в цілому. Це дозволить знизити температуру теплоносія в системі і вирішити відразу 2 завдання: заощадити на паливі і отримати в кімнатах оптимальну температуру.

Пристрої для регулювання роботи котла

Такі регулятори опалення складаються з 2 блоків:

• 1-й блок - складається з термодатчика, який можна розташувати як в кімнаті, так і на вулиці. Розміщення його на вулиці має ряд переваг, зокрема, підвищується швидкість реакції системи на зміну погодних умов;
• 2-й блок - власне пристрій регулювання, розташовується в безпосередній близькості від котла. Між собою обидва блоки з'єднані металевим дротом.

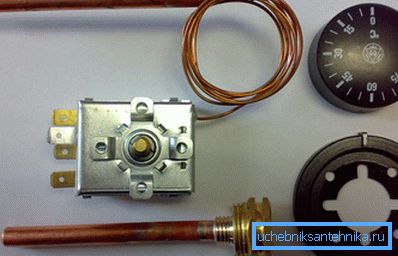

Принцип роботи пристрою заснований на тому, що електричні характеристики провідників змінюються при зміні їх температури. Основний робочий елемент терморегулятора - термопара або терморезистор.

Принцип їх роботи дещо відрізняється:

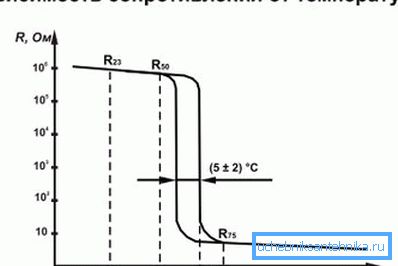

• електричні терморегулятори опалення з використання терморезисторов фіксують зміну опору терморезистора;

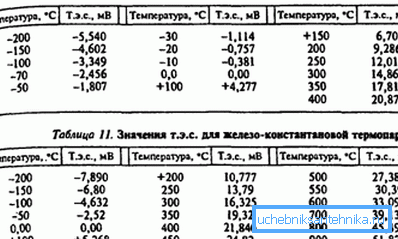

• є прилади, в яких використовується термопара - тобто платівка, спаяна з 2-х різних металів. Види металів підбираються таким чином, щоб в місці з'єднання виникала досить висока різниця потенціалів, при зміні температури місця пайки різниця потенціалів також змінюється.

Такий терморегулятор опалення дозволяє контролювати температуру в широкому діапазоні незалежно від потужності опалювальної системи. Він може застосовуватися як в приватному будівництві, так і в багатоповерхових будинках, каскад терморезисторов дозволить і в цьому випадку створити інтелектуальну опалювальну систему.

Приклади пристроїв, що регулюють роботу котла

Такі пристрої сильно різняться в залежності від складності конструкції, можливості програмування поведінки в різні дні і різний час доби, а також точності регулювання температури.

Можна навести кілька моделей в порядку зростання складності і вартості:

• кімнатний регулятор опалення VRT 40 - можна назвати одним з найпростіших пристроїв для регулювання роботи котла (відноситься до класу аналогових електрорегулятор). Температурний режим виставляється вручну, а сам термодатчик розташовується безпосередньо в кімнаті. Крім кількох температурних режимів додаткових налаштувань немає;

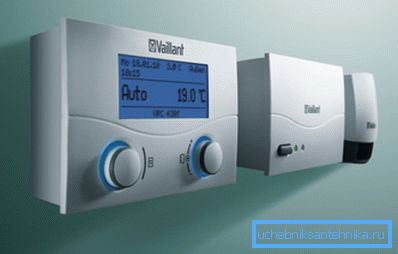

• автоматичний регулятор опалення Calormatic 430 - надає на порядок більше можливостей по регулюванню температури. Відноситься до електронних регуляторів із закритою логікою (тобто можна використовувати тільки передбачені виробником режими роботи). Коштує такий прилад приблизно в 13-15 разів більше, ніж модель VRT 40;

• Зліт-РО 2 - серед представлених на ринку пристроїв для регулювання опалення можна назвати лідером по гнучкості і точності регулювання. Крім цього, користувач може задати довільний режим роботи, адже даний пристрій випускається з відкритою логікою, тобто його можна перепрограмувати. Правда, є в цьому і зворотна сторона - звичайний споживач навряд чи захоче возитися з тонкими настройками, та й ціна змусить двічі подумати перед покупкою.

Прилади на кшталт останнього в списку найчастіше використовуються в промисловості в приміщеннях, де особливе значення має температурний режим. Крім простого регулювання такі прилади дозволяють використовувати їх для збору статистики і навіть в науково-дослідних цілях, а ось звичайні терморегулятори для радіаторів опалення для цих цілей непридатні.

Регулювання роботи твердопаливних котлів

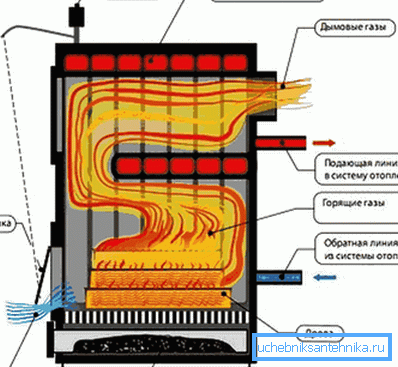

У газовому або електричному котлі керуючий блок регулює або температуру нагрівання теплообмінника (електрокотли), або частоту і тривалість роботи газового пальника (газові котли). У випадку з твердопаливними котлами процес горіння палива не вийде переривати кожні 20-30 хвилин, а тому потрібен інший принцип регулювання їх роботи.

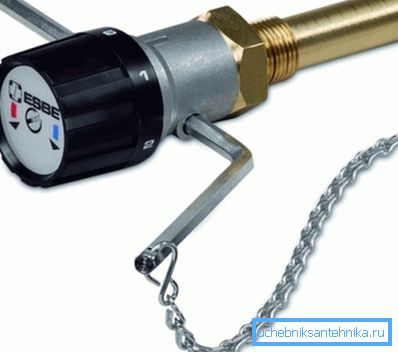

Швидкість горіння палива, а значить, і інтенсивність вироблення теплової енергії залежить від швидкості згоряння палива, а на цей параметр безпосередньо впливає тяга. Регулятор тяги для твердопаливних котлів змінює обсяг що надходить в камеру згоряння свіжого повітря і так регулює роботу котла в цілому.

При роботі такий пристрій постійно відстежує температуру теплоносія (для цього використовується погружная порожниста гільза), а власне зміна положення заслінки котла виконується через механічну передачу.

Після установки потрібно налаштувати регулятор, інструкція по налаштуванню виглядає приблизно так:

• поворотом рукоятки виставляється потрібна температура;

Зверніть увагу! Якщо пристрій встановлено горизонтально, то потрібно використовувати червону шкалу, якщо вертикально - жовту.

• після цього потрібно затопити котел і довести температуру до необхідної;
• потім ланцюг надаватися на заслінку. Важливо, щоб він не провисала, максимальний запас вільного ходу не повинен перевищувати 1 мм.

Такий терморегулятор для опалення буде змінювати величину зазору, через який надходить свіже повітря. Як тільки температура перевищує необхідну, термостат через систему важелів трохи піднімає ланцюг, а разом з нею і заслінку - надходження повітря збільшується, а значить і процес горіння протікає більш інтенсивно.

Керування системою опалення за допомогою циркуляційного насоса

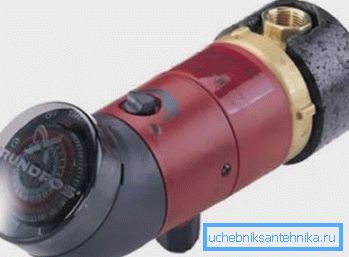

У минулому використовувалися нерегульовані насоси, тобто не було ніякої можливості регулювати струм теплоносія по трубах. В наші дні такі раритети можна зустріти тільки в старих будівлях, а в більшості випадків на їх місце прийшли регульовані циркуляційні насоси.

Якщо звичайний регулятор на радіатор опалення змінює струм теплоносія в окремо взято радіаторі, то зміна режимів роботи насоса впливає на ефективність роботи всієї опалювальної системи в цілому. Наприклад, в нічний час частота обертання ротора знижується, адже і потреби в інтенсивному опаленні немає.

Більш складні моделі дають можливість налаштовувати режим роботи пристрою по днях тижня, а також за часом доби. Доступні такі режими роботи як «Вечірка», «Відпустка», «Вихідні» та т. Д.

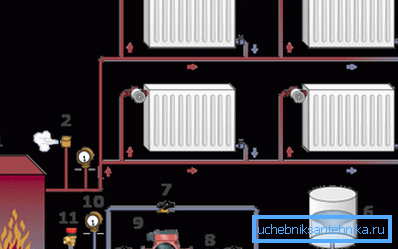

Схема опалювальної системи передбачає установку насоса безпосередньо перед котлом на ділянці трубопроводу з остиглим теплоносієм. Якщо спробувати встановити його на виході з котла, то висока температура теплоносія значно знизить довговічність насоса.

Підведення підсумків

Радіатори опалення з терморегулятором дозволяють створити дійсно «розумну» систему опалення, яка підбудовується під зміни погодних умов. Тим часом, регулятори для батарей - далеко не єдиний спосіб регулювання роботи опалювальної системи. Запропонований матеріал - спроба узагальнити існуючі способи регулювання опалення в будинку.

На відео показаний приклад підключення термостата до котла.
