Термостат для опалення: як управляти мікрокліматом у себе

У кліматичних мережах з централізованою подачею теплоносія або автономних системах обігріву, устатковані застарілими пристроями, не можна регулювати мікроклімат в оселі за рахунок зміни параметрів роботи котла. Тому, щоб своїми руками встановити потрібну температуру в приміщенні, необхідно використовувати термостати для опалення, монтовані на радіатори. Саме про ці механізми і піде мова нижче.

опис пристрою

Конструктивні особливості приладу

Термостат на радіатор опалення являє собою пристрій, що монтується на вхідний патрубок батареї водяної системи обігріву, яке дозволяє регулювати інтенсивність теплообміну за рахунок зменшення або збільшення обсягу надходить теплоносія.

Зверніть увагу! Інструкція по установці такого пристрою передбачає його використання і в якості запірної арматури. Так, якщо ваш радіатор почав протікати, заздалегідь встановлений термостат в системі опалення дозволяє відсікти ушкоджену ділянку і виконати необхідний ремонт без зупинки роботи решти інженерної мережі.

Регулює температурний клапан має наступні конструктивні особливості:

1. термочутливий елемент. Він являє собою гнучкий циліндр зі стінками у вигляді гармошки, який заповнений рідиною, значно змінюється в обсязі в результаті температурного впливу. При підвищенні температури речовина в циліндрі розширюється і збільшує розмір циліндра, який, в свою чергу, штовхає клапан, що обмежує обсяг протікає через термостат теплоносія. У разі падіння температури навколишнього повітря термостати для системи опалення працюють в зворотному порядку. Речовина в термочутливому елементі розраховане на величезну кількість циклів розширення-стиснення. Тому клапан буде працювати протягом як мінімум ста років. Турбуватися про його заміну не доведеться.

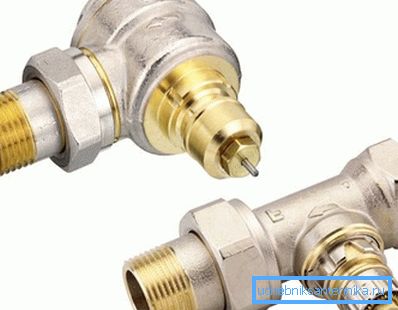

2. з'єднувальний механізм. Являє собою дві нарізні муфти, за допомогою яких термостат для радіатора опалення стикується з трубами опалення і патрубком батареї. Вхідний і вихідний отвір можуть розташовуватися на одній осі або під кутом, що полегшує їх монтаж.

1. Корпус. Виготовляється в основному з латуні або іншого кольорового металу, щоб уникнути корозії.

Основні види термостатичних елементів наведені в таблиці:

Зверніть увагу! При закріпленні термостатичного клапана на вхідному патрубку батареї слід звертати увагу, щоб його головка знаходилася у вертикальному положенні. Тоді на його роботу не впливатимуть висхідні теплі потоки від радіатора.

Принцип роботи потрійного клапана

Існує ще один різновид регулюючого обладнання, що має три патрубка:

• для подачі гарячого теплоносія;
• для подачі рідини з зворотної труби (вже остигнула);
• для випуску перемішаної води потрібної температури.

Такий пристрій працює за принципом змішувача у ванній. Через входять отвори подається теплоносій різної температури (як правило, різниця становить від 30 до 50 градусів), а на виході утворюється тепловий потік з потрібними параметрами, який і надходить у радіатор опалення.

Зверніть увагу! Описані вище термостати можуть встановлюватися як на окремі радіатори, так і на сегменти опалювальної мережі, регулюючи температуру окремих нагрівальних приладів і приміщення в цілому.

При монтажі звертайте увагу на маркування:

1. Патрубок, до якого приєднується труба опалення, подає теплоносій, маркований червоним кольором.
2. Отвір, через яке в термостат буде подаватися вже захолола вода, позначено синім.
3. Вихідний канал можна розпізнати по чорному кольору маркування.

Різновиди регулюючої апаратури

Розглянемо основні види термостатів, які представлені в сучасних спеціалізованих магазинах опалювального обладнання.

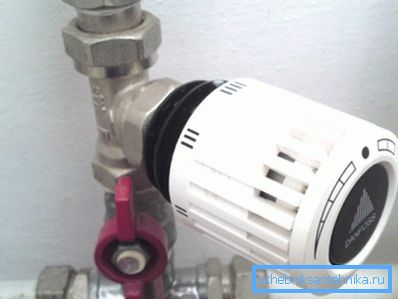

1. механічний. У цьому випадку потрібна температура в приміщенні виставляється за допомогою вентиля, на який нанесені різні ділення. Обертаючи рукоятку в ту чи іншу сторону, ви можете збільшити або зменшити обсяг що надходить теплоносія і, тим самим відрегулювати температуру в кімнаті за вашим бажанням.

1. Механічний, з електронним регулюванням клапана. В такому влаштуванні температура також встановлюється рукояткою, однак клапан рухається за рахунок спеціального електричного пристрою, який вмикається і вимикається в залежності від температури повітря в приміщенні.

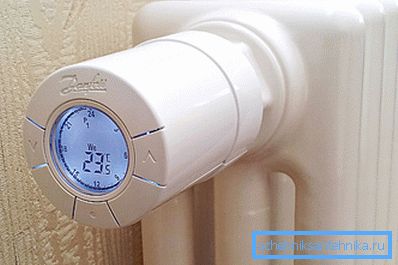

1. Термостат для радіаторів опалення, обладнаний сервоприводом. Цей механізм являє собою електричний мотор, який штовхає клапан терморегулятора опалення. В цьому випадку ви виставляєте потрібну температуру за допомогою кнопок на корпусі приладу, а сервопривід самостійно збільшує або зменшує отвір, через яке в батарею опалення потрапляє гаряча вода.

Цей прилад точніше регулює температуру в приміщенні на відміну від механічних різновидів.

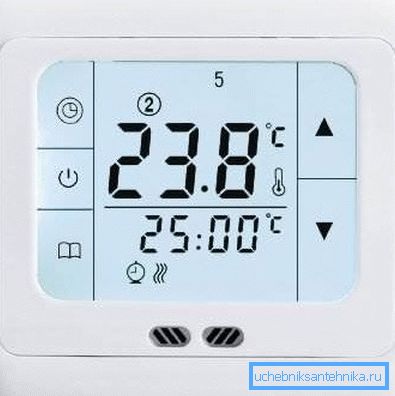

1. Електронний термостат. Являє собою спеціальну панель управління, за допомогою якої задаються ті чи інші параметри мікроклімату. Після цього спеціальний контролер віддає команди термостатам, розташованим в різних частинах будинку.

Використовуючи електронну панель управління можна домогтися максимально комфортної температури в будинку. Крім того, описувані термостати можуть бути частиною системи «розумний дім» і управлятися спеціально налаштованої комп'ютерною програмою.

монтаж терморегулятора

Вибір місця установки

При виборі точки монтажу термостата потрібно дотримуватися наступних рекомендацій:

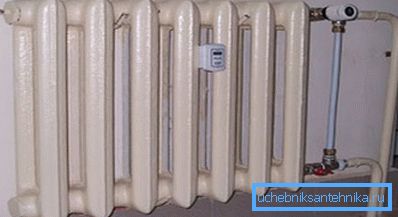

1. Найкраще місце - вхідний патрубок радіатора. Однак при цьому потрібно простежити, щоб головка клапана не була закрита декоративними панелями, шторами і іншими елементами, що перешкоджають теплообміну. Недотримання цього правила призведе до того, що термостат буде невірно прочитувати свідчення температури.
2. Якщо дотримати наведене вище вимога не вдається, можна встановити прилад з дистанційним датчиком.

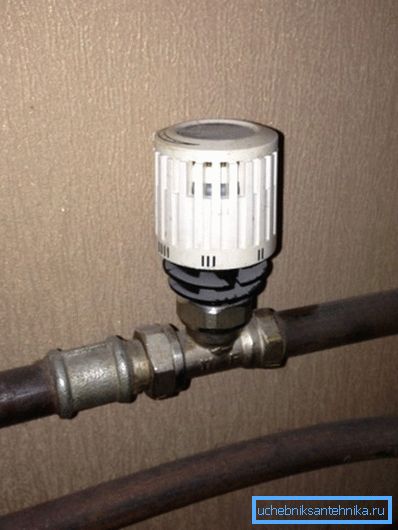

3. Ще один спосіб монтажу - на горизонтальній трубі, яка подає воду в батарею (не дуже далеко від вхідного патрубка).

порядок установки

Щоб встановити терморегулятор на батарею, необхідно перекрити подає стояк і злити з труб і радіаторів опалення наявну там воду. Після цього можна приступати до роботи.

Послідовність дій така:

1. Необхідно розрізати горизонтальну ділянку трубопроводу, що підводить теплоносій до впускного патрубка батареї.

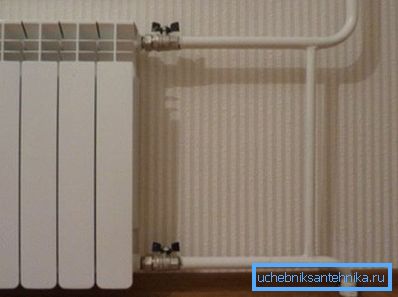

2. Після цього слід від'єднати трубу від батареї і демонтувати запірну арматуру (якщо вона була).

1. Далі потрібно встановити хвостовики з гайками від терморегулюючого клапана на вхідний патрубок батареї. Для ущільнення місця з'єднання можна використовувати клоччя або спеціальну полімерну стрічку.
2. Після цього збирається трубна обв'язка, частиною якої є придбаний вами терморегулятор. При стикуванні складових частин один з одним також звертайте увагу на правильність і акуратність зборки.

1. Останній етап - з'єднання обв'язки з трубою, що подає теплоносій. Використовуються згони відповідного діаметру.

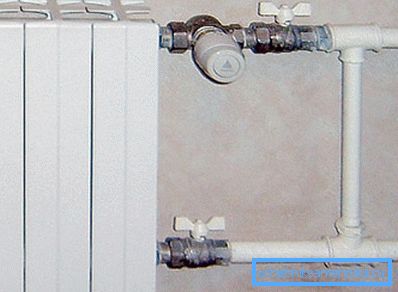

Пам'ятайте, що при монтажі клапана в однотрубних системах необхідно передбачити установку байпаса. Це перемичка, що з'єднує подає і випускну труби один з одним. Для байпаса необхідно взяти деталь меншого діаметру і врізати її до тієї точки, де змонтований клапан.

Робити це потрібно для того, щоб встановлений терморегулятор не перекрило доступ теплоносія до інших батареям, сильно знизивши температуру в інших кімнатах (віддалених від котла).

Особливо це важливо для квартир з вертикальною подачею теплоносія. Неправильно встановлений термостат перекриє приплив води до осель, розташованим нижче, що не додасть комфорту і настрою вашим сусідам.

висновок

Термостати для систем опалення дозволяють точно встановлювати температуру в кімнатах. Однак якщо у вас в будинку змонтована автономна система обігріву, регулювати мікроклімат краще за допомогою електроніки котла. Так ви не тільки зменшуєте або збільшуєте температуру, але й заощаджуєте використовуваний енергоносій. Більш докладно про це дивіться у відео в цьому матеріалі.
