Термостат для радіатора: цілі застосування, різновиди,

У яких випадках і для чого використовується термостат для радіаторів опалення? Які конструктивні виконання цього приладу пропонує сучасний ринок? Як правильно встановити термостат? У нашому матеріалі ми спробуємо знайти відповіді на ці та деякі інші питання.

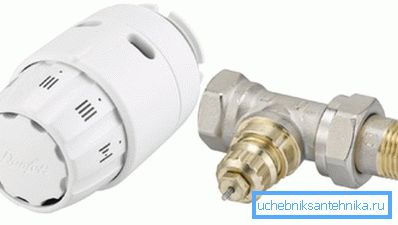

Термостатичний комплект для радіатора водяного опалення.

Що це таке

Термостатом називається пристрій для підтримки постійної температури будь-якої середовища.

Стосовно до опалення можна виділити два класи пристроїв:

  • Призначені для регулювання прохідності підводки прилади використовуються в системах водяного опалення;
  • Призначені для включення і виключення електричних нагрівальних елементів в залежності від температури середовища термостати передбачувано застосовуються з електронагрівачами різних типів - конвекторами, масляними радіаторами, кабельними і плівковими теплими підлогами.

Зауважте: робота приладів одного класу може бути заснована на різних фізичних принципах. Детальніше ми познайомимося з ними у відповідному розділі статті.

Навіщо це потрібно

Цілі застосування термостатів в опалювальних системах, власне, всього дві:

  1. Підтримання комфортної температури повітря в повністю автоматичному режимі, без втручання власника.
  2. Економія енергії (електричної і теплової).

При погіршенні погодних умов (зниження вуличної температури, посилення вітру) тепловіддача через огороджувальні конструкції будинку збільшується; у міру охолодження повітря в приміщенні термостат збільшує тепловіддачу обігрівальних приладів. При надмірному нагріванні кімнати не виникає необхідності у надмірній вентиляції: термостат сам знизить тепловіддачу до необхідного рівня.

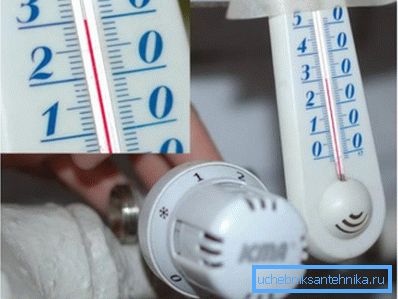

Термостат стабілізує температуру в приміщенні.

Класифікація і пристрій

Тепер ми почнемо знайомитися з різними видами термостатичних пристроїв.

термостатичний клапан

Він застосовується в парі з термоголовки різних типів в системах водяного опалення. Робота клапана зводиться до обмеження протоку теплоносія через опалювальний прилад.

Конструктивно він сильно нагадує дросель, який, в свою чергу, є модифікацією гвинтового вентиля:

  • Шток надає руху клапан - плоский або конічної форми;
  • Клапан опускається в сідло і повністю або частково перекриває потік води через отвір в ньому.

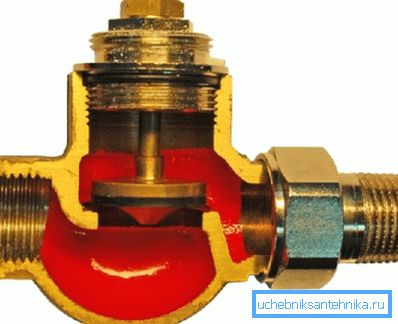

Пристрій термостатичного клапана.

Як і гвинтовий вентиль, термостатичний клапан передбачає рух середовища через його корпус лише в одному напрямку: теплоносій повинен надходити до сідла тільки і виключно знизу. Напрямок руху теплоносія завжди вказується стрілкою на корпусі.

Відмінність цього елемента регулюючої арматури від дроселя - в тому, що його шток наводиться в рух не баранчиком з різьбленням, а зовнішнім регулюючим пристроєм - термостатичною головкою.

сильфонна термоголовка

Абсолютна більшість термоголовок, пропонованих сучасним ринком, відносяться саме до цього типу. Їх гідність - досить демократична ціна, що починається приблизно від 400 рублів. Сильфонна термостатичні голівка енергонезавісима; її функціональність обмежена безперервної регулюванням прохідності клапана з підтриманням заданої температури середовища без будь-яких циклічних коливань.

Принцип роботи заснований на значному температурному розширенні деяких рідких і газоподібних середовищ: вміст сильфона (гофрованої трубки в корпусі пристрою) розширюється при нагріванні і тисне на шток клапана.

При охолодженні і зменшенні довжини сильфона в справу вступає поворотна пружина. Налаштування температури здійснюється звичайної різьбленням, зміщує шток щодо сильфона.

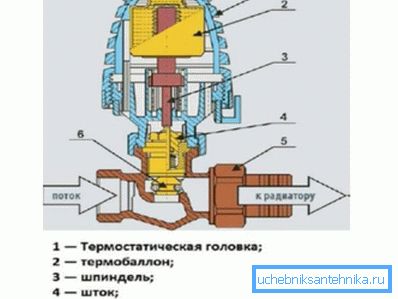

Пристрій сильфонні термоголовки.

Зауважте: головки цього типу можуть комплектуватися виносним термодатчиком на капілярної трубці, по якій розширюється в термодатчика робоче середовище надходить в порожнину сильфона.

Електронна термоголовка

Електронні радіаторні термостати влаштовані значно складніше:

  • За реєстрацію зовнішньої температури відповідає термопара - термодатчик, що складається з двох різнорідних провідників, з'єднаних послідовно. Коли контакти між ними нагріті до різних температур, в ланцюзі виникає постійний слабкий струм; чим більша різниця температур, тим більше його значення.

Цікаво: незважаючи на те, що електронні термоголовки позиціонуються як нові високотехнологічні рішення, що лежить в основі принципу їх роботи термоелектричний ефект (ефект Зеєбека) був відкритий майже два століття тому.

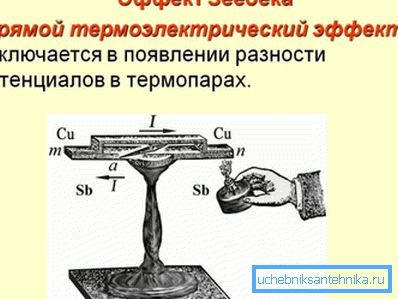

Принцип роботи термопари відкритий майже двісті років тому.
  • Термостатичний клапан приводиться в рух малопотужним сервомотором. Завдяки редуктора споживаний їм струм обмежений значенням в 100 мА, що дозволяє використовувати в якості елементів живлення звичайні компактні гальванічні елементи (плоскі або пальчикові батарейки).
  • Обробка даних з термопари здійснюється мікро контролером. Він допускає програмування добового і (іноді) тижневого циклу температур: наприклад, вночі, коли потреба в теплі мінімальна, температура в приміщенні може бути знижена на 2 - 3 градуси.

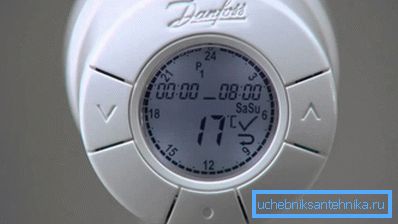

Програмована електронна термоголовка.

Як співвідносяться ціни на сильфонні і електронні термоголовки? Наведемо витяг з прайс-листа на продукцію Danfoss:

Модель опис Роздрібна вартість, рублі
RAW 5010 Сильфонний прилад з рідинним наповненням 698
RA 2945 Сильфонний прилад з газонаповненим датчиком 735
Living Eco RA Електронний програмований прилад 2350

термостати електроприладів

Тепла підлога, електроконвектор або масляний радіатор з термостатом на увазі роботу при постійній потужності; витрата тепла обмежується періодичними відключеннями приладу. У ролі термостата виступає биметаллическая пластина - гнучкий контакт з двох різнорідних металів з різними коефіцієнтами температурного розширення.

При досягненні певної температури біметалічна пластина деформується, розмикаючи контакт і перериваючи подачу харчування на нагрівальні елементи. У міру охолодження відновлюється первісна форма контакту, після чого подача харчування відновлюється. Регулюючи відстань між біметалічною пластиною і клемою, можна налаштувати температуру спрацьовування термостата.

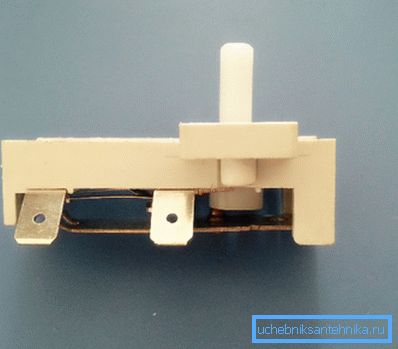

Регульований біметалічний термостат.

Простота конструкції забезпечує граничну дешевизну пристрою, але вона ж накладає обмеження на максимальний поточний через термостат ток: для побутових приладів він дорівнює 16 ампер, що при напрузі 220 вольт відповідає електричної потужності приблизно в 3,5 КВт.

Зауважте: термопара може бути як вбудованої в прилад, так і виносної. Так, електричні теплі підлоги зазвичай використовують виносної термодатчик, покладений в стяжку або під чистове покриття.

монтаж

Яких правил варто дотримуватися при установці термостатів на опаленні своїми руками?

Незважаючи на різницю в пристрої приладів, інструкція універсальна:

  • Термостатична головка або термодатчик повинні перебувати поза висхідного потоку повітря від радіатора або підводок до нього. Як правило, це досягається горизонтальної установкою головки; виносний датчик може бути розміщений в будь-якій точці кімнати.

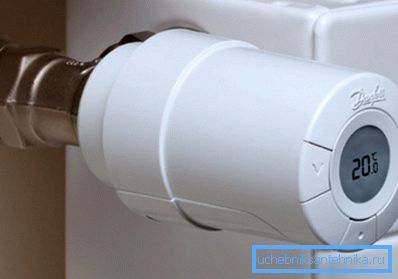

Горизонтальна установка термоголовки запобіжить її нагрівання гарячим повітрям.
  • Бажано розміщувати прилад поза яскраво освітленій зони. Прямі сонячні промені нагріють корпус і сам термодатчик, вплинувши на точність калібрування.
  • Термостатичні клапани, як і будь-які дросселирующие пристрої, припускають наявність між підводками до радіатора байпаса. При послідовному підключенні опалювальних приладів дросселіроваться буде весь контур.

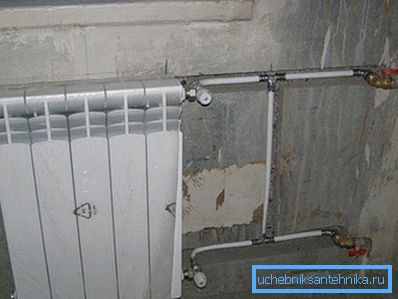

На фото добре видно перемичка перед дросселіруемим приладом.

висновок

Сподіваємося, що наш мініатюрний огляд сучасних ринкових пропозицій здасться читачеві цікавим і корисним. Додаткові матеріали, як зазвичай, запропонує відео в цій статті. Успіхів!
