Триходовий кран для опалення: призначення, пристрій,

Для монтажу опалювальних систем використовується різна запірна і регулювальна арматура, і для успішної збірки сантехніки своїми руками необхідно в ній розбиратися. Ми хочемо розглянути один з найбільш функціональних видів такої арматури - триходовий кран.

багатоходові крани

Пристрій

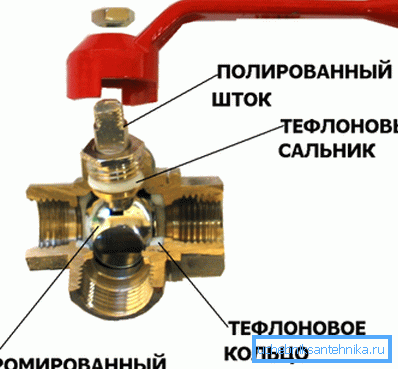

Триходовий кран являє собою Т-образне розгалуження труб з запірно-регулювальним механізмом. Пристрій має два входи і один вихід, а якщо включити його навпаки - один вхід і два виходи.

Вхідні вводи позначають літерами A і B, а вихідний - AB.

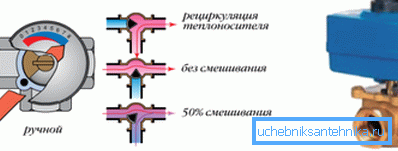

Запірний механізм має три положення (три ходу):

1. У першому положенні вода потрапляє у вхід А і випливає з виходу АВ, при цьому вхід В перекритий повністю;
2. У другому положенні вода рухається з входу В в вихід АВ, а вхід А перекритий повністю;
3. У третьому положенні вода тече в обидва входи А і В, а на виході АВ ми отримуємо суміш двох потоків.

Зверніть увагу! Перераховані положення справедливі для регулювальних моделей. Вироби, призначені тільки для перемикання потоків, третього положення не мають.

Запірний механізм може бути влаштований різними способами:

• кульовий. Призначений для перемикання потоків шляхом перекриття одного з каналів. Для регулювання підходить погано;
• роторний. Використовується для регулювання, так як дозволяє плавно відкривати і закривати канал;
• сідельний. Може мати як запірну, так і регулювальну конструкцію.

Управління механізмом виробляється або вручну за допомогою ручки (штурвала), або за допомогою електроприводу. Оснащені сервопріводамі вироби можуть вбудовуватися в системи з автоматичним управлінням.

Зверніть увагу! Незважаючи на такий важливий функціонал і певну незамінність, оскільки пристрій досить проста, а тому його ціна невисока.

Призначення і функції

Триходовий клапан може виконувати три функції:

1. Змішання потоків теплоносія. Застосовується при необхідності підмішування зворотного потоку в подає для зниження температури подачі в низькотемпературні контури або для регулювання потужності радіаторів без змін роботи котла;
2. Поділ одного потоку на два русла. Застосовується для відводу нагрітого теплоносія в систему гарячого водопостачання або накопичувальний бак, бойлер і т.п .;
3. Перемикання напрямків руху теплоносія. Застосовується при спільній роботі декількох пристроїв в одній системі, а також для перекладу контуру в режим рециркуляції.

Розглянемо один з найбільш поширених випадків: котел опалення підключено до радіаторної розводки і колектора теплої підлоги. Як відомо, теплоносій для радіаторів має температуру близько 70 - 95 градусів, тоді як теплоносій для системи теплої підлоги не повинен нагріватися вище 40 - 50 градусів.

Якщо ми знизимо температуру теплоносія, тоді радіатори не будуть працювати в нормальному режимі, і в будинку стане холодно. Якщо ми подамо в тепла підлога окріп - по підлозі стане неприємно ходити. Що ж нам робити?

Тут нам і стане в нагоді триходовий клапан. Зворотна лінія з'єднують з подачею в колектор теплої підлоги байпасом з триходовим краном, який виставляють в режим змішування.

В результаті в потік гарячої води домішувати холодний потік з обратки, і температура результуючої струменя усредняется до потрібних нам 40 - 50 градусів. При бажанні за допомогою регулювання положення заслінки можна підвищити або знизити температуру в контурі статі.

Інший приклад - це підключення радіатора через байпас за такою ж схемою. Коли кран знаходиться в положенні змішування - температура радіатора стає нижче температури вступника з котла теплоносія, при цьому решта приладів отримують менше остигнула воду.

Якщо ми перемкнемо ручку і перекриємо байпас, тоді радіатор запрацює на повну потужність. Якщо ж нам необхідно відключити прилад, ми просто переводимо клапан в режим перекритою обратки і відкритого байпаса, а запірний кран на вході радіатора перекриваємо. Після цього теплоносій циркулює в обхід цієї батареї.

  Зверніть увагу! Можливе використання чотириходового клапана, який не вимагає наявності байпаса.

Нарешті, інструкція дозволяє використовувати багатоходової кран в багатоконтурних системах з паралельно працюючими котлами, котлом і бойлером непрямого нагріву, з подачею води для опалення та гарячого водопостачання. Пристрої дозволяють розділяти потоки і регулювати їх температуру, забезпечуючи спільну роботу декількох агрегатів і контурів.

Зверніть увагу! Якщо клапан з сервоприводом підключити до термостата, тоді при зниженні температури в приміщенні контролер дасть команду двигуну, і він перекриє байпас. При досягненні бажаного значення пристрій знову перейде в режим змішування.

висновок

Триходові крани дозволяють здійснювати змішування, поділ і перемикання напрямків потоків теплоносія в контурах систем опалення. Відео допоможе вам наочно переконатися в їх ефективності та функціональності.
