Трубчасті радіатори - їх види і особливості монтажу

Будь-яке житлове приміщення, якщо воно знаходиться в регіоні, де бувають холодні пори року, потребує той чи інший спосіб опалення і нерідко для цієї мети використовуються трубчасті радіатори з різних металів. Всі вони мають різну ступінь тепловіддачі, про що зараз і піде мова, а ще ви подивіться відео в цій статті, прояснює деякі технічні моменти.

прилади опалення

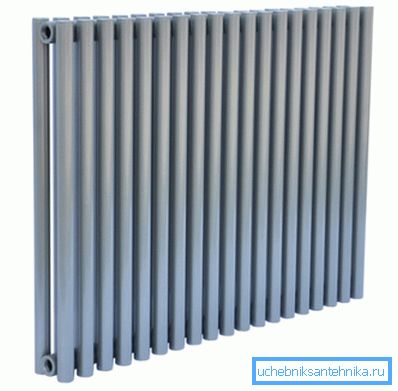

Трубчасті або, як їх ще називають, колончаті радіатори представляють собою один або два ряди вертикальних трубок (колон), сполучених між собою у верхній і в нижній частині.

Види трубчастих радіаторів

• В даний час ви навряд чи зможете купити в магазині нову сталеву трубчасту батарею - вся справа в тому, що в силу своєї конструкції у неї досить невисока тепловіддача і сталь, як відомо, схильна до корозії.

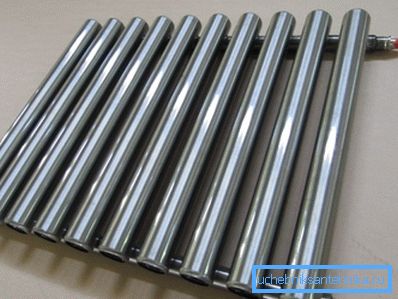

Безумовно, є можливість виробляти опалювальні прилади такого типу з оцинкованої або нержавіючої сталі, але їх ціна при цьому непомірно зростає, так що в таких ситуаціях вироблення обходиться значно дорожче самої овчинки. Звичайно, нержавіючу сталь в даному випадку можна використовувати, як декоративна прикраса в сукупності з опалювальним приладом, але такий варіант можливий лише в ексклюзивному виготовленні (це може зробити будь-який хороший зварювальник).

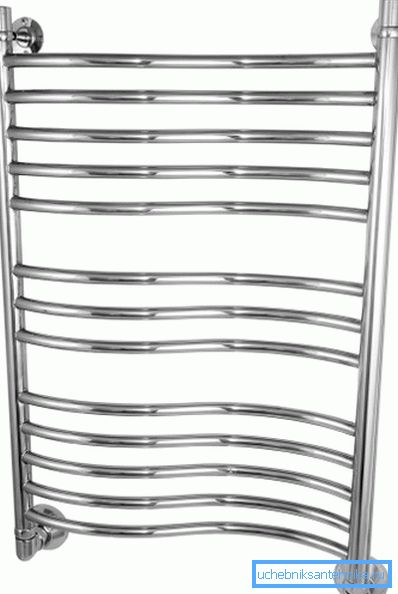

• А ось ще один дуже знайомий багатьом варіант металевого обігрівача на фото вгорі - це полотенцесушитель з нержавіючої сталі, який може мати різну конфігурацію, яка тільки спаде на думку дизайнера. Як ми вже згадували, такі прилади обходяться дуже дорого і середня вартість хорошого рушникосушки сягає близько 150 $, хоча, звичайно, можна придбати варіант і за 60-70 $.

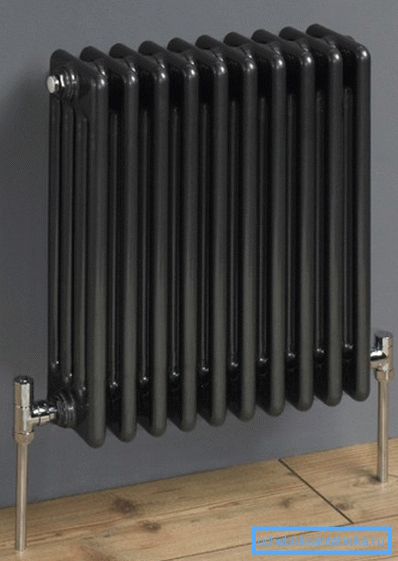

• Біметалічні вертикальні трубчасті радіатори опалення зараз дуже широко використовують як для автономного, так і для централізованого опалення, і це все завдяки цілому ряду переваг, яким володіє прилад з біметалу.

Справа в тому, що його внутрішня частина зроблена зі сталі, що значно збільшує міцність конструкції (деякі моделі можуть витримувати робочий тиск понад 15 бар), а зверху там алюміній (в окремих випадках може бути мідний сплав), що підвищує його тепловіддачу.

Таке поєднання надзвичайно цінно для опалювальних приладів, до того ж у них прийнятна вартість (нижче, ніж у панельних алюмінієвих), що і робить їх затребуваними.

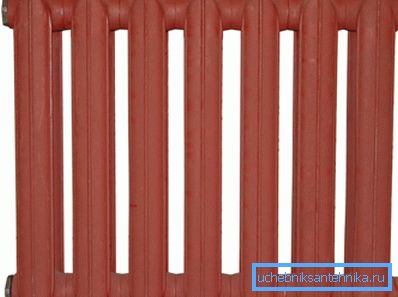

• І нарешті, добре всім відома чавунна батарея, яку до сих пір вважають за краще іншим варіантам в більшості новобудов і, мабуть, цілком виправдано, якщо дивитися з точки зору співвідношення ціни і якості. Чавун сам по собі має досить хорошу тепловіддачу, але через те, що стінки, які мають трубчасті радіатори такого типу дуже товсті, вони довго гріються, до того ж на їх обігрів потрібно багато води (великий обсяг). Зате нагрівшись, прилад довго тримає тепло, що дуже зручно для централізованого опалення, але невигідно для автономного, так як доводиться гріти велику кількість води (в централізованому опаленні обсяг радіатора в економічному сенсі не має істотного значення).

порівняльні характеристики

Якщо порівняти панельний і трубчастий радіатор, то поза всяких сумнівів, пальма першості дістанеться першої моделі і цьому є достатньо вагомі причини, які ніяк не оминути, скільки б прихильників не було у традиційних батарей і які б доводи вони не приводили.

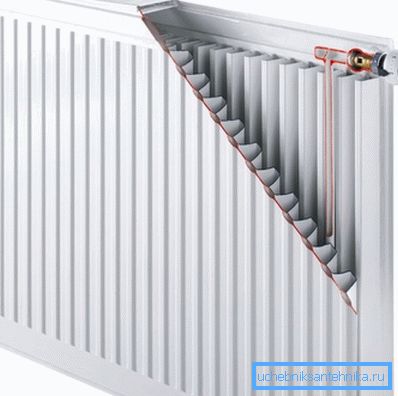

Почнемо з того, що панельні радіатори працюють по конвекционной системі, що в рази збільшує їх тепловіддачу - на верхньому зображенні ви бачите розріз приладу з П-образними пластинами для конвекції повітря.

Примітка. Всього є три типи таких панелей, це №11, де є тільки одна пластина з П-образним відбитком, №22 - з двома такими пластинами і №33, де вже три пластини.

Але не все так добре - панельні прилади мають меншу ємність при більшій тепловіддачі і вони набагато легше, але це позначається на здатності обігрівача витримувати тиск в системі - вони тримають до 10-12 бар, а цього вже недостатньо для 9-ти поверхового будинку.

Але це стосується сталевих моделей - алюмінієві тримають тиск ще менше, тому їх краще використовувати в малоповерхових будівлях і приватному секторі. До того ж для алюмінію необхідні спеціальні добавки для теплоносія, щоб виключити корозію металу, а це знову-таки прийнятно тільки для власного будинку, але ніяк не для централізованої котельні.

Тому, якщо ви живете в багатоповерховому будинку, то вам слід замислитися, які сталеві трубчасті радіатори опалення краще, а це, за всіма характеристиками - біметал, у якого і міцність велика і тепловіддача відмінна.

Але знову-таки можна зупинитися на бюджетному варіанті - чавунної батареї, але це лише в тому випадку, якщо вас не дуже турбує дизайн. Хоча і тут панельні обігрівачі на першому місці - вони набагато красивіше і можуть служити як складова частина продуманого інтер'єру.

Примітка. Як бачите, начебто і краще панельний радіатор, та ось тільки не завжди і всюди його параметри виявляються прийнятними. Якби такий обігрівач був краще за всіма параметрами, то трубчасті моделі вже давним-давно б не виробляли.

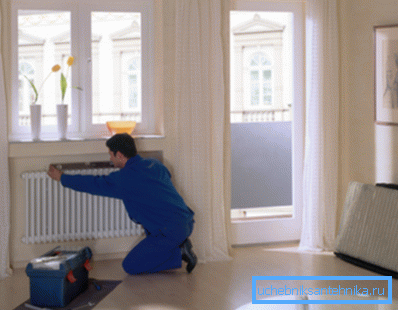

особливості монтажу

Якщо ви хочете знайти трубчасті радіатори з нижнім підключенням, то хотілося б сказати, що місце підключення тут не має ніякого значенія.Такіе моделі мають по два входи з кожного боку, а це означає, що вони можуть бути підключені збоку, зверху, знизу і по діагоналі, тобто так, як того вимагають особливості розведення системи опалення, що, до речі, надзвичайно зручно для приватного сектора.

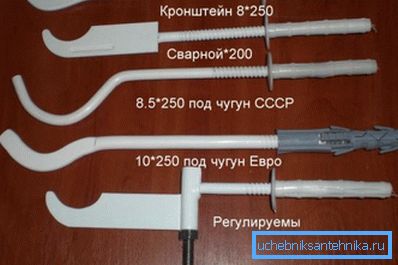

Всі без винятку радіатори такого типу, якщо вони задіяні для контуру водяного опалення, фіксуються (навішуються) на спеціальні S-образні кронштейни, основні моделі яких ви бачите на верхньому зображенні.

При підключенні до сталевого контуру, то розміщення цих кронштейнів - першорядне завдання в монтажі, адже їх зміщення всього на 1 см, може виявитися фатальним - трубу доведеться прикручувати «внатяг», чого інструкція не рекомендує робити (хоча, в крайньому випадку, кронштейн можна вигнути молотком).

Ні для кого не секрет, що повітря в системі, це найлютіший ворог всього опалювального контуру, який може завдати чимало клопоту під час запуску або навіть під час роботи системи прямо серед зими і доводиться шукати точки, де його можна випустити - викликати сантехніків, бігати до сусідам і так далі.

Але всієї цієї метушні можна уникнути, якщо на кожен радіатор своїми руками встановити клапан Маєвського (його також знають, як «кран Маєвського»), через який в будь-який момент можна стравити зайве повітря з батареї, по що не сливах при цьому води.

висновок

Ще хотілося б додати, що на трубчасті радіатори, точно так же, як і на панельні, можна встановлювати автоматичні регулятори температури (на кожну точку окремо). Тільки така розкіш доступна лише при наявності автономного опалення - в централізованих системах температура регулюється з центральної котельні або розподільника.
