Трубний котел: як зробити простий і економічний агрегат

У більшості випадків твердопаливні котли мають одне істотне незручність - в них потрібно постійно завантажувати порції вугілля, дров, брикетів та ін. Однак уникнути даної проблеми можна.

Ви можете виготовити піролізний котел з труби. Належить він до пристроїв тривалого горіння і може працювати на всіх типах твердого палива, навіть на горючих відходах.

Особливості твердопаливного генератора тепла

Спочатку про те, як пристосування працює.

Принцип роботи

1. Пристрої тривалого горіння працюють за рахунок тління твердих видів палива протягом 10/16 годин. При цьому тепловіддача агрегатів помітно збільшується.
2. Пальне прогорає повністю. Завдяки цьому падає ціна експлуатації агрегату, а обсяг відходів зменшується.
3. Подібні котли мають місткий топливник з обмеженим ділянкою горіння і керованим надходженням зовнішнього повітря.
4. Завантажуються в них об'ємні порції палива одного разу за 10/16 годин. Обмежуючи надходження кисню в котел, можна добиватися повільного тління пального при великій температурі.
5. Якщо ви припускаєте робити котел для лазні своїми руками з труби, на димоході можна встановити бак-теплообмінник, який буде гріти воду для миття.

Зверніть увагу! Підсумовуючи вищевикладене - завантажувати котли тривалого горіння можна один-два рази на день. Опалення буде працювати при цьому безперервно.

конструкція пристрою

1. Жаротрубний котел найкраще зробити з труб, що мають перетин від 300 мм. Їх товщина стінки повинна бути не менше 3 мм. Більш тонкий метал через високі температур швидко прогорить.
2. Довжина труби повинна становити 80/100 см. Від цього параметра залежить об'ємність порцій завантажується палива.

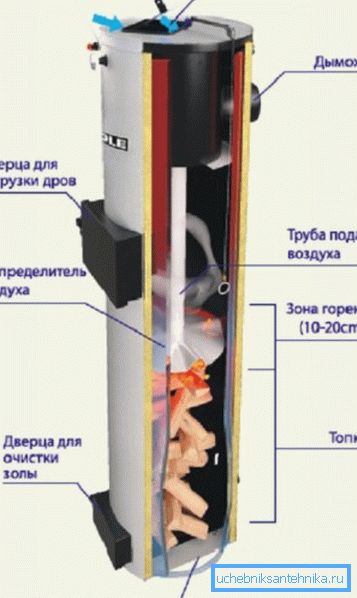

За конструкцією пристрій ділиться на 3 ділянки.

1. Місце для закладки палива. Висота його може змінюватися в ході прогорання пального.
2. Ділянка для горіння і теплогенерації. Там паливо тліє.
3. Зона для повного згоряння. У ній зола догорає, а димові гази відводяться.

Пристосування, що обмежує ділянку горіння, значить і період роботи агрегату без дозаправки, називають розподільником повітря.

1. Це металевий коло, що має товщину 4/6 мм і отвір посередині. Крізь нього за допомогою телескопічної труби надходить кисень в місце горіння.
2. Розподільник повинен мати діаметр, трохи менший перетину пристрою. Так він буде рухатися без перешкод.
3. Висота ділянки горіння контролюється самої крильчаткою, а також шириною її лопатей. Розподільник повітря має висоту не більше 5 см. Інакше дрова будуть згоряти дуже швидко.

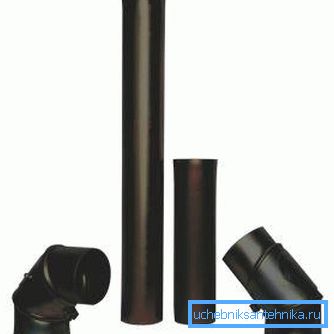

Воздухозаборную трубу можна зробити монолітної або телескопічною.

1. Її перетин має бути близько 6 см. У дірочки в розподільнику - не більш як 2 см. Інакше паливна камера буде перенасичена киснем.
2. Кисень може надходити в трубу прямо з навколишнього простору або з камери для нагріву повітря, вгорі агрегату. Так горіння буде більш стабільним і ефективним.
3. Надходження кисню в камеру можна регулювати заслінкою, розташованої нагорі пристрої.

Саморобний твердопаливний котел з труби повинен мати для відведення продуктів горіння димохід. Його можна вварити збоку котла, нагорі його стінки.

Зверніть увагу! Вихід димаря спочатку повинен бути горизонтальним. Довжина цього відрізка може бути 40/50 см. Такий пристрій буде перешкоджати утворенню зайвої тяги.

Знизу котла слід облаштувати зольник з дверцятами для вигрібання попелу, шлаку і золи.

Нагрівати теплоносій для водяної системи обігріву будівлі можна двома методами.

1. Монтується внесений бачок, через який пропускається димохідна труба. Нагріті продукти горіння віддають тепло воді опалювальної системи.
2. Труба водяного обмінника проходить крізь камеру згоряння агрегату. У бачку вода розігрівається змійовиком, який приєднаний до труби.

Перший метод набагато легше в здійсненні. Він ідеальний, якщо робиться котел в баню з труби. Другий спосіб більш ефективний, проте і досить складний у виконанні. Він оптимальний для житлового будинку.

Самостійне виготовлення котла

Далі, як змонтувати котел з труби своїми руками.

Що потрібно приготувати

Вам потрібно буде наступне.

1. Сталева труба для корпуса агрегату, діаметром від 30 см, що має товщину стіни не менше 3 мм.
2. Листове залізо, товщиною 4 мм.
3. Металеві труби: розтином 6 см - для воздуховода, діаметром 10 см - для димоходу.
4. Зварювальне пристрій.
5. Кутошліфувальна машинка (тобто, болгарка).

Зверніть увагу! Котел слід змонтувати на строго горизонтальній і рівній майданчику. Нерідко для цього доводиться заливати бетонну стяжку.

процес роботи

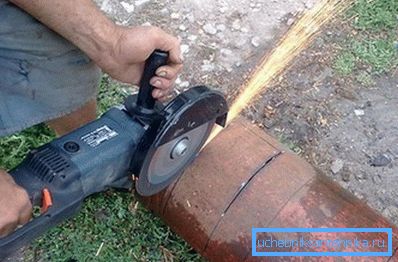

1. Спочатку труба для корпусу обрізається на потрібну довжину в 80/100 см. Якщо висота котла буде більше, буде важко закладати паливо.
2. Далі краю заготовки вирівнюються.
3. Потім до труби приварюється днище з листового заліза, при бажанні - ніжки, зроблені з швелера.

1. Після цього виготовляється розподільник повітря. З листа стали вирізається коло, перетин якої на 2 см менше, ніж внутрішній діаметр корпусу. Посередині кола висвердлюється дірочка, діаметром не більше 2 см.

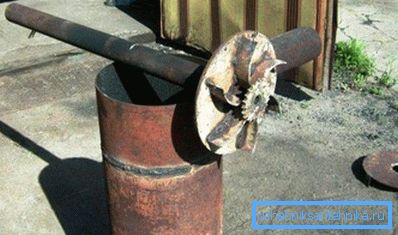

2. До низу розподільника повітря приварюється крильчатка, що має лопаті з листової сталі. У них повинна бути ширина не більш як 5 см.
3. До верху регулятора слід приварити трубу воздуховода, таким чином, щоб отвір розподільника було посередині її перетину.

1. Інструкція попереджає, що висота воздуховода повинна становити не менше 100% висоти корпусу агрегату. Верх труби необхідно обладнати заслінкою, яка буде регулювати надходження повітря.
2. Внизу пристрої треба зробити дверцята для зольника. Для цього вирізається болгаркою прямокутник з листа стали. Потім він вигинається. Далі до нього приварюється ручка і петлі.

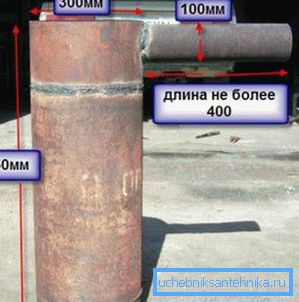

3. Нагорі агрегату приварюється димохід. Спочатку труба повинна йти горизонтально, далі вона пропускається крізь теплообмінник опалювальної системи, що має вигляд бака.
4. Тепер залишилося зробити кришку котла. Вона повинна мати отвір під трубу повітряного розподільника. Кришку треба робити так, щоб вона прилягала щільно до топки агрегату. В іншому випадку пристрій буде диміти. (Див. Також статтю Труба димоходу з нержавіючої сталі: особливості.)

висновок

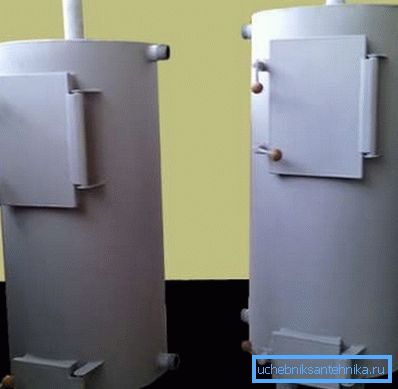

Якщо описаний котел зробити і експлуатувати правильно, він буде економічним і безпечним. Працювати подібний пристрій може на будь-якому твердому паливі, навіть горючих побутових відходах.

Відео в цій статті розповість ще багато цікавого.
