Циркуляційний насос для опалення: вибір і установка

Як влаштований типовий циркуляційний насос для системи опалення? За якими ознаками варто вибирати цей пристрій? Як правильно встановити його в систему? Давайте спробуємо відповісти на ці питання.

Класифікація

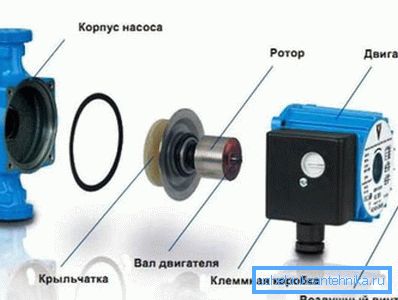

Побутові циркуляційні насоси опалення своїм пристроєм мало відрізняються від інших насосів для перекачування слабозабруднених рідин: за створення гідравлічного напору відповідає крильчатка (як правило, відцентрова); крутний момент створюється електромотором.

Є, однак, ряд ознак, що дозволяють класифікувати ці пристрої.

мокрий ротор

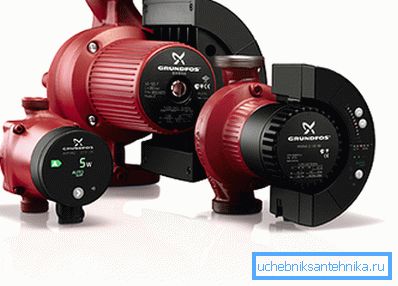

Майже всі циркуляційні насоси опалення, що застосовуються в приватних будинках - з мокрим ротором. Власне, це означає лише те, що ротор електромотора занурений безпосередньо в теплоносій, який забезпечує відведення надлишкового тепла і мастило підшипників.

Популярність цього типу пристроїв обумовлена ​​вельми привабливим набором характеристик:

• Вони практично безшумні.
• Вони не потребують обслуговування (мастилі і чищенні підшипників, набиванні сальників і т.д.).
• Їх тепловий захист не залежить від додаткових автоматичних пристроїв: її забезпечує сама наявність теплоносія в контурі.
• Як правило, насоси циркуляційні для систем опалення з мокрим ротором мають кілька режимів роботи із ступінчастою або плавним регулюванням обертів.

Просто для того, щоб не сформувати у читача однобоку оцінку цього класу приладів, варто додати в бочку меду ложку дьогтю.

1. Саме завдяки системі змащення підшипників теплоносієм насоси досить чутливі до його складу і чистоті. Наявність піску і окалини неприпустимо.

Втім: проблема повністю вирішується установкою перед пристроєм фільтра грубої очистки.

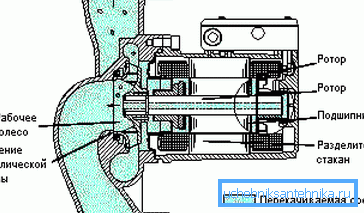

1. Що належить до цього класу рециркуляционний насос для опалення монтується тільки з горизонтальним розташуванням валу.

сухий ротор

Циркулярний насос для опалення з сухим ротором теж часто є крильчатку на загальному валу з мотором; однак тут ротор двигуна обертається в повітряному середовищі.

Звідси випливають особливості агрегатів:

• Рівень шуму - вище середнього. Шум створює, перш за все, окрема крильчатка вентилятора, що охолоджує електромотор.
• Тепловий захист забезпечує окреме реле. Наслідок - часті перегріви з порушенням межвиткового опору статора при його несправності.
• Насосу потреба у технічному обслуговуванні (як мінімум - горезвісні мастило підшипників і набивка сальника).
• Його не можна монтувати мотором вниз - просто тому, що кожух мотора негерметичний, і протікання по валу призведе до замикання в ньому.
• Крім того, пристрої цього типу зазвичай одношвидкісні.

У чому вигода використання сухого ротора при такій кількості неприємних особливостей? У тому, що теплоносій (або будь-яка інша середа) може мати довільну ступінь забруднення: на ресурсі підшипників і дорогого електромотора це ніяким чином не позначиться.

До пристроїв з сухим ротором відноситься кілька окремих підкатегорій.

консольні

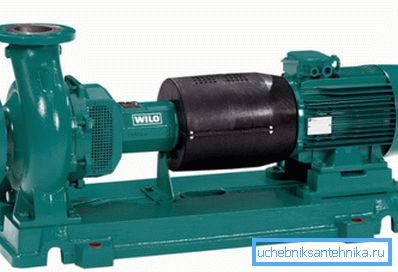

У цей клас потрапляють, насамперед, промислові циркуляційні насоси для опалення. Їх ключова особливість - монтаж мотора і крильчатки на загальній платформі (консолі) з можливістю їх незалежної заміни; при цьому з одного крильчаткою можуть працювати мотори різної потужності і розмірів - достатньо лише дотримати співвісність при установці.

Зауважте: крильчатка тут не сидить на тому ж фалу, що і ротор двигуна. Зазвичай вони з'єднуються фланцями.

При монтажі цього класу пристроїв корисно знати пару тонкощів.

• Потужні циркуляційні промислові насоси для опалення монтуються на окремий фундамент, не пов'язаний з фундаментом будівлі.
• Для усунення незначних осьових відхилень фланці з'єднання між мотором і валом насоса часто об'єднуються не жорстко, болтами, а відрізками армованої гуми (наприклад - транспортерної стрічки).

блокові

На відміну від попередньої конструкції, в блоковому насосі крильчатка стоїть на спільному з мотором валу. Насос працює тільки з одним типом мотора.

Inline

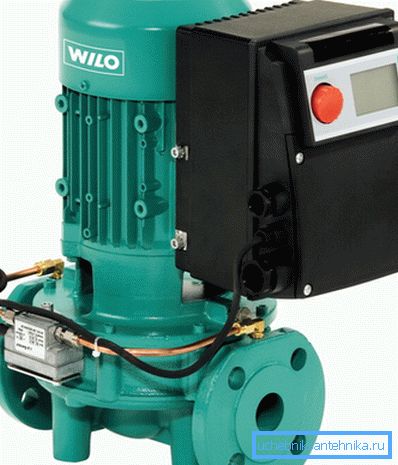

Цей циркуляційний насос в системі опалення відрізняється тим, що вхідний і вихідний патрубки знаходяться на одній осі, що дозволяє монтувати його на прямій ділянці трубопроводу з мінімальним відстанню між фланцями (англ. In - в, line - лінія).

Підбір по параметрах

Отже, ми маємо своїми руками змонтувати систему опалення з відомими характеристиками (кількістю і типом опалювальних приладів, діаметром труб і т.д.).

Як підібрати оптимальні технічні характеристики пристрою?

Напруга живлення

Для промислових пристроїв значної потужності воно становить 380 вольт; для більшості побутових - 220. Єдина перевага харчування від 12 вольт - підвищена безпека в разі пошкодження корпусу; ціна цієї безпеки - необхідність купувати додатковий перетворювач і розводити низьковольтну проводку.

напір

Якщо промислові системи опалення з насосною циркуляцією вимагають складних гідравлічних розрахунків для визначення потреби в напорі, то з котеджами і квартирами все просто: гідравлічний опір контуру будь-якої розумної протяжності не перевищує 2 метрів, що цілком укладається в мінімальне значення цієї характеристики.

Де в маркуванні насоса можна знайти вказівку на створюваний ним натиск?

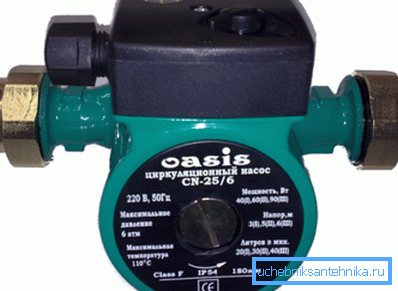

Як правило, десь поблизу назви присутні дві групи цифр, розділені дефісом (наприклад, 25-40). У цій маркуванні:

продуктивність

Вона може бути підібрана двома способами. Найпростіший з них зводиться до визначення повного обсягу системи опалення та його множення на три.

Ще раз: насос повинен проганяти через себе весь обсяг теплоносія тричі за годину. При більш повільної циркуляції в сильні морози різниця в температурі між початком і кінцем контуру буде занадто велика.

Кілька більш складний спосіб оцінки продуктивності по загальній теплової потужності опалювальної системи.

Формула розрахунку має вигляд G = Q / (1,163 * Dt), де:

• G - продуктивність в кубометрах;

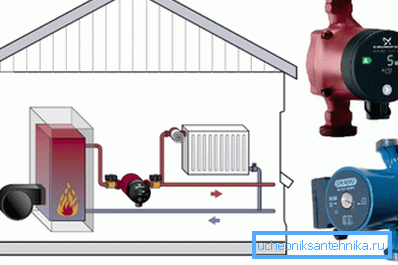

• Q - потужність джерела тепла або теплова потужність окремого контуру в кіловатах.

• 1,163 - теплоємність води (константа);
• Dt - різниця температур між прямого та зворотного нитками (нормальним вважається значення в 20 градусів).

Так, для котла потужністю в 16 КВт і 20-градусної дельти температур оптимальна продуктивність в 16 / (1,163 * 20) = 0,7 м3 / год.

монтаж

Наскільки складно встановлювати циркуляційні насоси для систем опалення своїми руками?

В общем-то, тонкощів тут небагато.

• Підключення харчування настійно рекомендується виконувати через розетку.
• Перед насосом по ходу теплоносія ставиться фільтр грубої очистки.

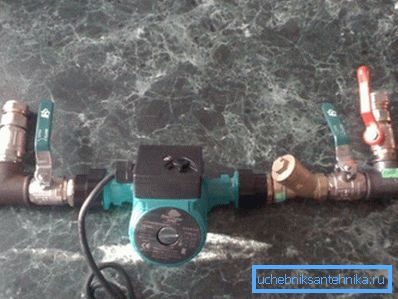

• По обидва боки від збірки з насоса і фільтра на опалення ставиться запірна арматура - вентиля або засувки.

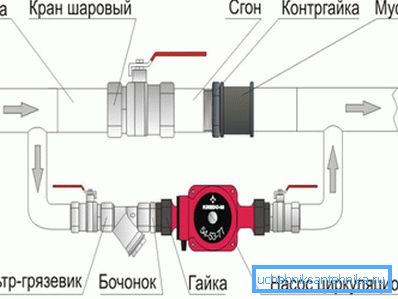

• Якщо насос ставиться в гравітаційну систему і надалі передбачається її використання з природною циркуляцією, між врізками відведення на нього залишається байпас. Він обов'язково забезпечується зворотним клапаном (краще - кульковим).

Корисно: якщо при працюючому насосі немає циркуляції в системі опалення, це з великою ймовірністю означає заклинений зворотний клапан. Теплоносій починає циркулювати по малому колу, через байпас.

висновок

Будемо вважати наше (нехай і дещо поверхневе) знайомство з цим типом опалювального обладнання, що відбувся.

Як завжди, прикріплене відео запропонує увазі читача додаткові матеріали. Успіхів!
