Твердопаливні котли кчм: простота, надійність і ефективність

У магазинах з продажу кліматичного обладнання на вибір представлена ​​величезна кількість різних пристроїв, що працюють на тих чи інших видах енергоносіїв. Однак серед твердопаливних агрегатів заслуженою повагою користуються опалювальні котли КЧМ Кіровського заводу, про які піде мова нижче. Їх легендарна міцність, а також оптимальне співвідношення ціна якість, відомі кожному фахівцю з конструювання опалювальних систем.

опис обладнання

особливості конструкції

Товариство з обмеженою відповідальністю «Кіровський завод» займається випуском різних товарів з чавуну вже більше 260 років.

В асортимент вироблених підприємством виробів входять:

• чавунні ванни;
• піддони;
• водонагрівачі;
• деталі для виготовлення камінів і печей;
• декоративні елементи з чавуну (каналізаційні люки, зливові решітки);
• художнє лиття.

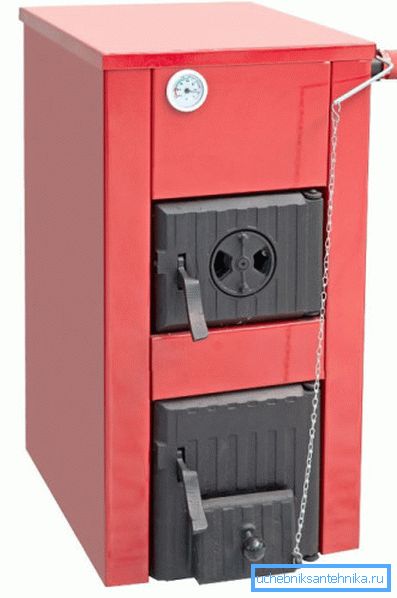

Однак найвідомішою продукцією заводу є твердопаливні котли опалення КЧМ, що відрізняють підвищену міцність, високим коефіцієнтом корисної дії та демократичною вартістю.

Ці агрегати мають унікальні конструктивні особливості, які рідко зустрінеш в аналогічному обладнанні інших виробників:

1. секційний теплообмінник. Більшість котлів, що працюють на твердому паливі, обладнані цільними теплообмінними блоками і, відповідно, мають фіксовану потужність.

Твердопаливний котел КЧМ має кілька чавунних секцій, по яких циркулює теплоносій. Збільшуючи або зменшуючи їх кількість можна регулювати потужність, не вносячи додаткових змін в конструкцію.

1. універсальність. Основним енергоносієм для котла, як зрозуміло з назви, є тверде паливо - дрова чи вугілля. Однак при необхідності пристрій може бути легко модернізовано для спалювання газу, солярки, відпрацьованого машинного масла і так далі.

Потрібно лише переобладнати пальник, на що піде зовсім небагато часу, і підключити трубопровід, що подає енергоносій.

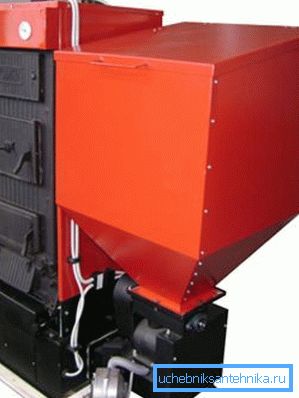

У продажу є також шнекові бункери, які монтуються на котли КЧМ. З їх допомогою ви можете облаштувати максимально автономну систему опалення на твердому паливі, в якості якого виступатимуть пелети або відходи деревообробного виробництва.

Порада! Твердопаливний котел КЧМ можна використовувати для монтажу кліматичної системи приватного будинку в населеному пункті, де газ ще не проведено. Пізніше, коли до вашої ділянки дотягнуть подає газопровід, обладнання можна буде легко переналаштувати на інший вид палива без демонтажу опалювальної системи.

Для побутових кліматичних мереж індивідуального користування найчастіше застосовується опалювальний котел КЧМ-5, який має 3 або 4 секції теплообмінника і здатний з легкістю забезпечити теплом будинок площею від 150 до 200 квадратних метрів.

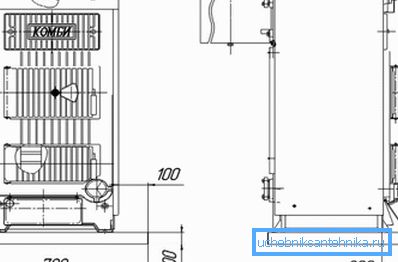

Конструктивно нагрівальний агрегат Кіровського заводу складається з наступних елементів:

1. Секційний чавунний теплообмінник. Це основний елемент котла, де за рахунок спалювання будь-якого палива відбувається нагрів надходить в котел теплоносія.

Вхідний патрубок, до якого приєднується обратка системи опалення, розташований в нижній частині першій секції. Відповідно випускний канал розташовується у верхнього краю останньої.

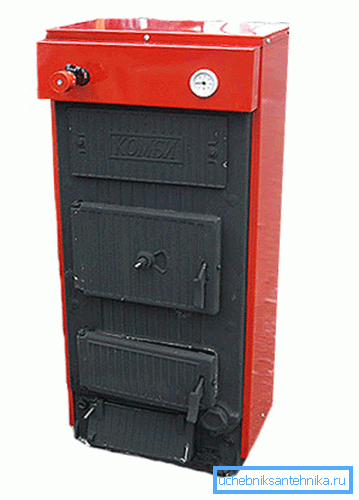

1. дверцята. У котла їх цілих три штуки.

Всі розташовані на передній кромці нагрівача, але кожна з них має свої відмінності:

• завантажувальна - потрібна для завантаження палива, має кілька отворів, що забезпечують доступ вторинного повітря;
• зольна - служить для видалення золи та попелу, а також регулювання обсягу повітряного потоку, що надходить через колосники в камеру згоряння;
• шуровочні - необхідна для підтримки режиму горіння.

Зверніть увагу! Регулювання обсягу надходить через зольную камеру повітря може здійснюватися як вручну (гвинтом), так і за допомогою електронного регулятора тяги, керованого термостатами.

1. Патрубок для видалення диму. Знаходиться в задній частині котла. Обладнаний заслінкою, що дозволяє регулювати обсяг вихідних газів.
2. корпус. Особливість котла полягає в тому, що весь його корпус захищений теплоізоляційним матеріалом. Це дозволяє збільшити ефективність роботи і захистити людину, що працює з пристроєм, від опіків. Для запобігання корозії зверху корпус покритий порошковою фарбою.

1. термометр. Є частиною системи безпеки. Він заміряє температуру теплоносія в секціях теплообмінника і виводить свідчення на передню панель, де їх легко прочитати. У разі перевищення допустимої норми слід негайно вжити заходів до охолодження котла.

Переваги і недоліки

Як і будь-яке інше винайдене людиною пристрій, котел опалювальний КЧМ-5 має як плюси, так і мінуси.

До позитивних сторін використання описуваного кліматичного обладнання можна віднести:

1. Тривалий термін експлуатації. Завдяки якісному чавуну і міцному корпусу опалювальний пристрій прослужить вам не менше 25 років, практично не змінюючи своїх споживчих властивостей.
2. універсальність. Як уже згадувалося вище, за допомогою вхідних в комплект поставки або купуються окремо деталей можна переобладнати котел для використання практично будь-якого палива.

Ви зможете змінювати різновиди використовуваних енергоносіїв в залежності від їх вартості, доступності зараз і просто власного бажання.

1. легкість обслуговування. Конструкція чавунного котла Кіровського заводу настільки проста, що ви без проблем зможете виконувати планове технічне обслуговування самостійно, без залучення дорогих фахівців.

Крім того, маючи невеликі навички слюсарних робіт можна своїми руками усувати і дрібні несправності. Хоча, слід зазначити, будь-які неполадки в роботі устаткування зустрічаються вкрай рідко.

1. Можливість розширення. Кількість виробленої котлом теплової енергії залежить від того, скільки секцій має теплообмінник. Потужність котла може коливатися в проміжку від 20 до 80 кВт. Це одне з найбільш гнучких рішень на твердому паливі для індивідуальних мереж опалення.
2. високий ККД. Завдяки якісній теплоізоляції корпусу та іншим інженерним рішенням, ефективність котла Кіровського заводу знаходиться на досить високому рівні - не менше 78%.

Зверніть увагу! Такі показники ефективності можна досягти, використовуючи тільки якісне паливо. Так, вологість деревини не повинна перевищувати 20%. Що стосується вугілля, то бажано купувати антрацит з фракцією до 60 мм.

Не позбавлені розглядаються котли і недоліків. До одного з найважливіших слід віднести високий витрата твердого палива під час роботи і, відповідно, малий час безперервної роботи без участі людини.

Крім того, якщо порівнювати ККД котла КЧМ з піролізного (газогенераторним), то перші відстають досить сильно.

І останнє - необхідність періодичної чистки. Як би добре не спалювалися дрова в топці, після них залишається велика кількість золи і попелу, від яких також потрібно позбавлятися вручну.

монтаж котла

Під час установки описуваного тут кліматичного обладнання потрібно неухильно дотримуватися вимог, про які говорить інструкція по монтажу. Це дозволить не тільки збільшити термін служби агрегату, але і убезпечити обслуговуючих його людей від травм і інших неприємностей.

Отже, під час розміщення котла КЧМ в котельні звертайте увагу на наступні нюанси:

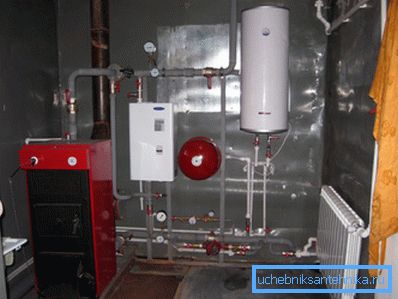

1. Відстань від задньої кромки до найближчої стіни приміщення повинно бути не менше 2,5 метра. Також потрібно, щоб бічні кромки відстояли від стін приміщення не менше ніж на метр.

До заднього патрубку, через який видаляються продукти згоряння, слід забезпечити вільний доступ: розміри необхідного для цього простору становлять не менше 40 на 40 см.

Потрібно подбати і про зручність завантаження палива. Щоб опалювача було зручно рухатися, вільна площа перед передньою частиною опалювального пристрою не повинна бути менше, ніж 1 кв. метр. Це полегшить підкидання дров і очищення зольника від залишків палива.

1. Необхідно дотримати заходи протипожежної безпеки. Пол перед установкою на нього котла слід застелити негорючим матеріалом. Краї захисної прокладки повинні виступати за габарити пристрою як мінімум на 40 см.

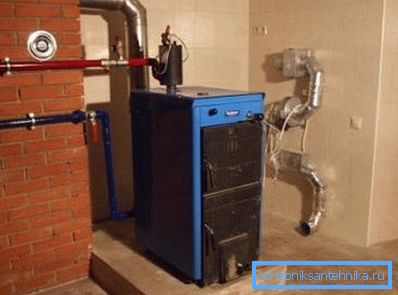

Порада! Найкраще при будівництві котельні зробити спеціальний постамент з бетону, армованого металевими прутами. Так у котла буде надійне підгрунтя, яке до того ж абсолютно пожаробезопасно.

Також, щоб уникнути пожежі біля агрегату заборонено складувати паливо. Основне сховище доцільно облаштувати окремо від котельні, а добовий запас слід розташовувати не ближче ніж за півметра від працюючого котла.

1. В якості теплоносія для системи опалення бажано використовувати відфільтровану від механічних домішок пом'якшену воду.

Бажано не використовувати жорстку, щоб уникнути утворення накипу в теплообміннику котла і трубах. Можна заливати в опалювальну мережу антифризи, однак перед цим слід прочитати інструкцію по експлуатації та переконатися, що рідина не заподіє шкоди чавунним деталей котла.

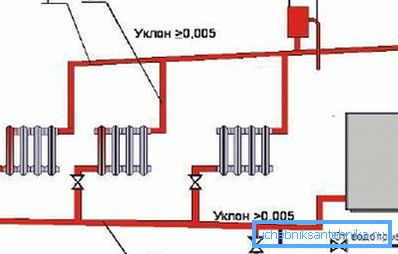

Сам порядок підключення наступний:

• спочатку на постамент або прокладку встановлюється котел, перевіряється рівень і закріплюються опори (потрібно добитися повної стійкості агрегату на підставці, найменше відхилення від горизонталі може привести до утворення накипу в теплообміннику і скорочення терміну служби обладнання);

• до вхідного і вихідного патрубків підключаються труби (бажано робити це через запірну арматуру, так ви зможете перекрити струм теплоносія і демонтувати агрегат в разі поломки або для заміни);
• до патрубку, який відповідає за видалення продуктів згоряння, підключається вертикальний димохід (в нижній частині труби бажано закріпити спеціальну деталь, необхідну для збору конденсату, який утворюється на стінках під час роботи котла);
• після закінчення монтажу виконується опресовування системи (для цього можна використовувати спеціальний пневматичний прилад).

висновок

Твердопаливний котел КЧМ - відмінний пристрій для домашнього використання в якості опалювального агрегату. Але щоб кліматична система працювала нормально, потрібно приділити чималу увагу і монтажу труб, і вибору розширювального бака, і установці радіаторів опалення.

Про те, як правильно виконувати всі перераховані дії, ви можете дізнатися з відео в цьому матеріалі.
