Твердопаливні котли очаг: огляд моделей і принцип їх роботи
Обігрів будинку можна проводити різними способами, але найбільш поширені зараз радіаторні контури і системи водяного теплої підлоги. І в одному і в іншому випадку прекрасно підходять газові та твердопаливні котли ОЧАГ. Звичайно, є й інші марки котлів, а також інші види палива, наприклад, соляр або електрику.
Але ми не зможемо звернути увагу на все відразу, тому, нашою метою в даній статті є тільки один виробник. Але ми не тільки зробимо короткий огляд моделей, а й розповімо про принцип їх роботи, а також продемонструємо вам короткий відео ролик.
Принцип роботи
Тверде паливо
- Твердопаливні агрегати досить широко поширені в Росії і використовуються не тільки для обігріву будинків, але також з успіхом використовуються в парних лазнях. Пристрій традиційного приладу досить просто - над паливним відділенням монтується теплообмінник, який може бути або у вигляді бака, або у вигляді сполучених між собою трубок. Інтенсивність горіння може регулюватися просто - дверцятами топки і зольника, але в останніх моделях передбачена ціла система засувок, що регулюють потоки повітря.
- Зовсім по-іншому працює газогенераторна модель, яка працює за принципом піролізного горіння, тобто, паливо в агрегаті спалюється практично без залишку, що істотно підвищує його ККД. Так, в топковому відділенні дрова чи вугілля загоряються, після чого частково перекривається доступ кисню, що викликає рясне задимлення (піроліз) і ці продукти згоряння потрапляють в другу камеру допалювання, куди по спеціальному каналу підводиться гаряче повітря стимулює горіння. Звичайно, ціна таких моделей значно вище, але витрата палива виходить в 3-4 рази нижче, до того ж збільшується ККД, так що економія очевидна.
газ
- Газові котли конвекційного типу, які також називають традиційними, працюють за принципом нагріву теплообмінника полум'ям пальника і прямого примусового відводу газів з камери згоряння. Для найбільш тривалого використання інструкція з експлуатації рекомендує дотримуватися оптимального температурного режиму в межах 60-80? C - це важливо, тому що точка утворення конденсату 55-57? C і при його осіданні на теплообмінник стінки металу піддаються руйнуванню через наявність там кислот.
Примітка. Самі теплообмінники найчастіше роблять з жаростійкої стали, але є також варіанти із чавуну й алюмінію, до того ж вони можуть бути роздільними і роздільними (труба в трубі).

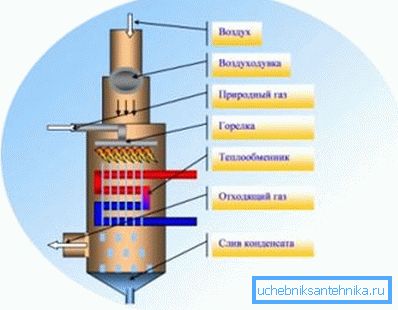

- Конденсаційні газові котли, які так само називають низькотемпературними, працюють за дещо іншим принципом - там гаряче повітря з камери згоряння не відводиться на вулицю, а використовується для вторинного обігріву теплообмінника. При досягненні критичної точки конденсату (55-57? C) кислотна волога просто випадає в осад, звідки відводиться по спеціальному каналу через фільтри - це дозволяє експлуатувати агрегат при оптимальній температурі 30-50? C. Робота в такому режимі дуже зручна для систем теплої підлоги і піднімає ККД установок до 108-111%!
Рекомендація. Для змішаного контура опалення (радіатори - тепла підлога) вигідніше використовувати традиційні моделі конвективного типу з врізаним в систему триходовим клапаном, так як постійний режим роботи агрегату в таких випадках набагато ближче до планки 60-80? C.
деякі моделі
Модифікація АКТВ-12 підлогового типу має відповідну потужність, згідно цифровому значенню на маркуванні -12кВт, а в якості палива тут рекомендується використовувати кам'яне вугілля, антрацит і дрова. Обсяг води в резервуарі тут становить 35л, робочий тиск 2 бари, теплообмінник зроблений з жароміцної стали, відпрацьовані гази відводяться через димохід, ККД при горінні кам'яного вугілля не менше 65%.
Зручність даної моделі полягає в наявності вручений плити, а її загальні габарити (висота / ширина / глибина) составляют740x450x760 мм відповідно, при загальній масі 95 кг.
Газогенераторна (пиролизная) твердопаливна система опалення ОСЕРЕДОК виконується з листової сталі 6 мм завтовшки і сталевих труб, які впорядковують (системно розподіляють) рух газів і їх догорання. Завдяки цьому ККД агрегатів подібного типу складає 89%.
параметри | Одиниця виміру | В 1 | ||||||
потужність | кВт | 10 | 13 | 17 | 25 | 31 | 38 | |
площа обігріву | м2 | 100 | 130 | 170 | 250 | 310 | 380 | |
поверхня теплообміну | м2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | |
обсяг завантаження | кг | 50 | 60 | 70 | 80 | 90 | 100 | |
димохід | см2 | 150 | 300 | 300 | 300 | 300 | 300 | |
Тяга відпрацьованих газів | мм / H20 | 1,5-3,0 | ||||||
довжина димоходу | м | 4 | 4,5 | 4,5 | 5,0 | 5,0 | 5,5 | |
Загальна маса | кг | 300 | 340 | 394 | 456 | 480 | 520 | |
Розміри | висота | см | 135 | 140 | 145 | 160 | 160 | 185 |
ширина | 58 | 58 | 60 | 65 | 65 | 68 | ||
Глибина і борів | 63 + 20 | 76 + 20 | 78 + 20 | 80 + 20 | 85 + 20 | 91 + 20 |
Конвекційні газові котли опалення ОСЕРЕДОК можуть бути, як одноконтурні, так і двоконтурними і ця різниця відзначено в маркуванні, тобто, абревіатура КСГ означає наявність двох контурів, а КСГ - одного, є три ступеня захисту. Номінальна робоча потужність для різних модифікацій може бути 7, 10, 12,5, 16, 20 і 25 кВт, і розрахована на обігрів площі 70, 100, 125, 160, 200 і 250 м2 відповідно.
Примітка. В даний час виробниче об'єднання не виробляє газових котлів цієї марки конденсаційного типу.
висновок
Монтаж будь-якого твердопаливного або газового побутового котла для системи опалення своїми руками цілком можливий, але для цього потрібно розбиратися в опалювальних системах, інакше ви просто не зможете зробити правильне підключення агрегату. Крім того, у випадку з газовими моделями, вам обов'язково потрібно запросити фахівця з ліцензією для огляду і офіційного пуску - це дозволить відраховувати гарантійний термін саме з цього часу.
