Укладаємо труби опалення в підлозі, створюємо тепло і

Мабуть, найекономніший варіант обігріву приміщення, це труби опалення в підлозі - плюси і мінуси різного матеріалу для цього ми обговоримо нижче. Як правило, для цього застосовують, або зшитий поліетилен, або металлопласт, що теж є поліетиленом, тільки об'єднаним з двох модифікацій - зшитого (всередині) і звичайного (зовні).

Крім достоїнств цих матеріалів, ми також розповімо вам про правила монтажу системи теплої підлоги і на додаток подивимося відео в цій статті.

Система теплої підлоги

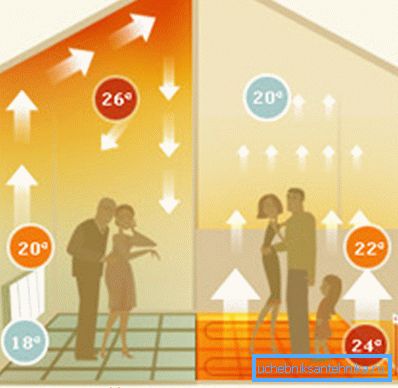

Примітка. Зверніть увагу на верхній малюнок - там показано, як гріється повітря від радіаторів і системи теплої підлоги. У першому випадку найбільш висока температура концентрується під стелею, що призводить до перевитрати енергії (топити доводиться більше, щоб прогріти приміщення знизу). Другий варіант показує, як гаряче повітря, піднімаючись вгору, поступово остигає, що корисно не тільки у фінансовому відношенні, але і для здоров'я.

матеріали

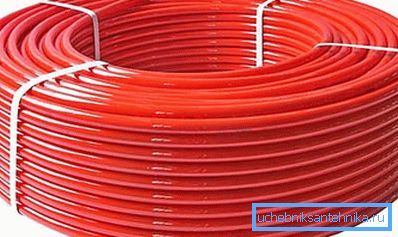

• Зшитий поліетилен для облаштування системи теплої підлоги витримує тиск до 10 бар, чого цілком достатньо для будь-якого автономного котла і навіть для централізованого опалення (якщо, звичайно, таке підключення буде можливим). Укладання такої труби здійснюється за допомогою пластикових кронштейнів, які кріпляться до стяжки у вигляді стрічки - таке кріпильний пристрій дозволяє чітко витримувати крок укладання, що важливо для облаштування такої опалювальної системи. Поліетиленові стінки здатні витримувати температуру води до 110? C, але до такої позначки теплоносій ніколи не доходить, отже, в цьому відношенні труба теж абсолютно захищена.

• Також, для системи водяного теплої підлоги використовують металлопласт - це той же поліетилен, тільки двох модифікацій і з прошарком з алюмінієвої фольги посередині. Так, верхній шар складається з звичайного ПЕ, потім йде клей, після нього - алюмінієва фольга, знову клей і в середині зшитий пластик. Загальні технічні параметри тут майже такі ж, як і у звичайного зшитого поліетилену, але металлопласт має два явних переваги - це більш низька ціна і жорсткість стінки (завдяки армуванню).
• Справа в тому, що поліетиленові труби опалення в стяжці підлоги перед заливкою на них розчину потрібно обов'язково заповнювати водою, щоб вони не деформувалися від гнітючої зверху маси, а ось металлопласт цього не вимагає - армуючий шар з алюмінієвої фольги чудово захищає трубу від стиснення. Але при виборі матеріалу дуже важливо перевіряти фольгований шар - там не повинно бути шва і він обов'язково повинен бути на клею. Безшовний шар може бути просто гладким (без рубця), або загорнутим внахлест.

Рекомендація. Ви можете зіткнутися з такою ситуацій - в магазині вам будуть пропонувати безшовний металлопласт, але інструкція від заводу-виготовлювача буде якось невиразно висвітлювати цей параметр. В такому випадку, попросіть у продавця відрізати вам від бухти 5 мм труби і обробити його для візуальної перевірки. Якщо вам відмовлять в такому тестуванні, то купувати цей матеріал не слід.

монтажні роботи

Ми не будемо детально описувати, як заливається стяжка - стаття все-таки не про це - але все-таки торкнемося основних вимог, що пред'являються для монтажу системи теплої підлоги (для водяного та електричного вони однакові).

Перш за все, вам потрібно утеплити підстава, щоб дарма не витрачати тепло, а також (особливо в приватному секторі на першому поверсі) укласти відсічну гідроізоляцію і при необхідності вам потрібно армувати нижню стяжку штукатурною сіткою або навіть арматурою.

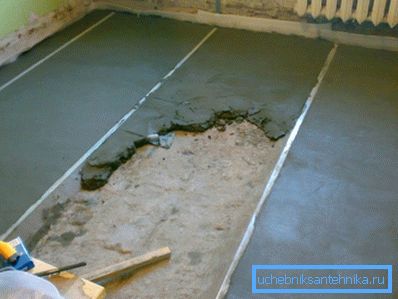

Заливка проводиться по маяках - основа повинна бути рівним, щоб труба лягала на підлогу рівномірно, без перепадів по висоті. Крім того, після заливки нижнього шару, щоб почати монтаж, має пройти 28 діб - це дозволить розчину остаточно висохнути, і ви зможете кріпити в ньому кронштейни, не побоюючись, що дюбель не буде триматися.

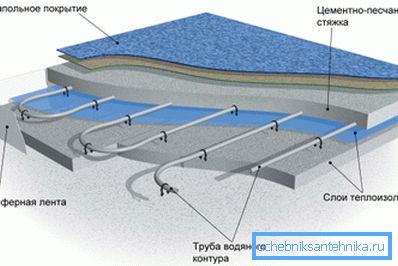

На верхньому зображенні ви бачите тепла підлога в розрізі, тільки ось пункт шари теплоізоляції тут має на увазі також і нижню стяжку, а безпосередньо під трубу найкраще підстелити фольгований пінополіетилен в якості утеплювального відбивача.

Може статися таке (особливо в новобудовах), що стяжка вже готова, і вона не утеплена, тоді в холодних регіонах на неї укладають листи екструдованого пінополістиролу, який знову-таки краще покрити фольгою, яка має здатність відбивати інфрачервоне випромінювання.

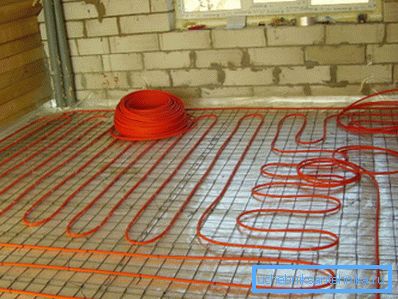

Трубу можна укладати в спеціальні кронштейни, вироблені для монтажу теплої підлоги, або на звичайні пластикові кліпси, фіксуючи їх в підлозі за допомогою дюбелів і шурупів.

Найоптимальніший крок труби становить 15-20 см - це дозволяє рівномірно обігрівати поверхню, і на ній не буде відчуватися перепадів температури. Для того щоб зробити різкий вигин металлопласта і не пошкодити його, поверх труби діаметром 16 мм надягають сталеву пружину діаметром 18-20 мм (досить шматка 20-25 см).

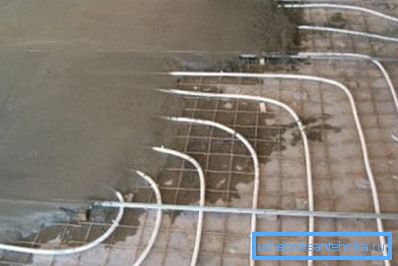

Верхній шар стяжки заливають точно так, як і нижній - поверх змонтованої труби встановлюють маяки, як на фото вгорі і по ним заливають розчин, в який в обов'язковому порядку додають пластифікатор. Пробний запуск опалення можна робити відразу після заливки, але ні в якому разі не залишати його включеним - розчин розтріскається від температури.

висновок

Якщо ви вмонтовуєте тепла підлога своїми руками, то вам обов'язково потрібно розрахувати, скільки труби піде на дану площу (укладати її можна змійкою або спіраллю), щоб під стяжкою не виявилося сполучних металевих фітингів. У разі, коли однією бухти недостатньо для певної ділянки, то розділіть його на два крила, тим самим уникаючи прихованої стикування (див.також статтю Як вибрати труби для опалення правильно: розбираємося в видах з'єднань і матеріалах).

Успіхів!
