Установка алюмінієвих радіаторів опалення: вибір типу

Алюмінієві батареї набагато легше, ніж звичайні чавунні, так що встановити їх можна і самостійно, без сторонньої допомоги. Ефективність роботи опалювального приладу залежить ще і від правильності його монтажу, так що на цьому питанні варто зупинитися докладніше.

Підготовчий етап

Перед тим як встановити алюмінієвий радіатор своїми руками потрібно визначитися з кількома моментами:

• переконатися в тому, що теплова потужність приладу достатня. Може скластися така ситуація, що куплена батарея має недостатню тепловіддачею через невисоку температури теплоносія на вході. У такому випадку потрібно буде просто додати кілька секцій, про те, як це зробити, розказано нижче;

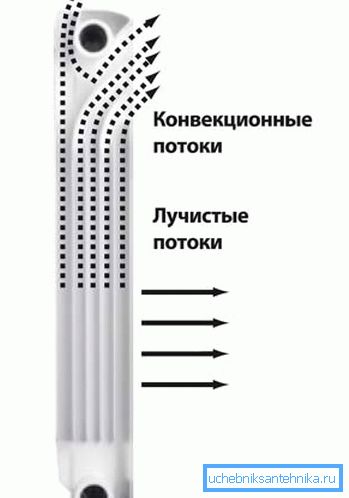

• перевірити відповідність розмірів. Сучасні опалювальні прилади передають тепло в кімнату не тільки за рахунок випромінювання з поверхні, але і за рахунок конвекції, так що підвіконня не повинен розташовуватися дуже близько до неї;

Зверніть увагу! Форма алюмінієвого оребрення пояснюється якраз тим, що необхідно направити потік повітря знизу-вгору.

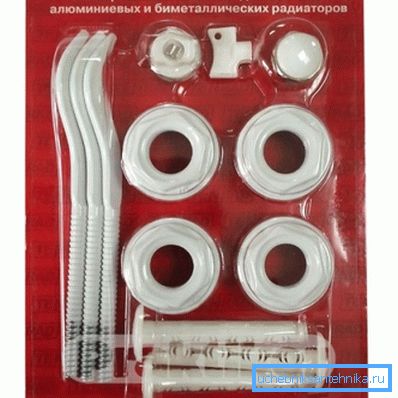

• визначитися з типом кріплення. В принципі, в комплекті зазвичай йдуть кріплення для того, щоб просто підвісити обігрівач на стіну. Але іноді краще придбати окремі кронштейни для підлогового кріплення (тим більше, що ціна у них копійчана), такий варіант підійде якщо батарея встановлюється у тонкій перегородки з гіпсокартону або просто не хочеться свердлити отвори в стіні.

Вибір типу підключення

Перед тим як монтувати алюмінієві радіатори вже має бути вирішено питання з типом підключення. Від цього безпосередньо залежить тепловіддача опалювального приладу.

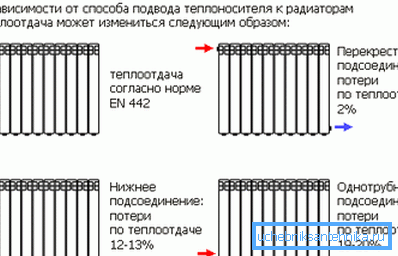

Можливі такі варіанти підключення опалювального приладу як:

• діагональне (воно ж перехресне) - при цьому подача теплоносія здійснюється з верхньої частини опалювального приладу, а виходить охолоджений теплоносій з протилежного боку знизу. Завдяки цьому батарея прогрівається рівномірно, а втрати становлять не більше 2%;
• при односторонньому підключенні втрати трохи більше, до 5%;

Зверніть увагу! Якщо кількість секцій обігрівача перевищує 12, то одностороннє підключення неефективно. Справа в тому, що далекі секції при такому способі підключення просто не будуть прогріватися.

• при нижньому підключенні (подача і обратка з різних сторін) втрати становлять до 12-13%;
• нижнє одностороннє підключення найбільш невигідно з точки зору тепловіддачі батареї. Втрати можуть скласти до 20%, зате труби можна заховати під підлогою, тому такий спосіб підключення також часто використовується.

технологія установки

Весь процес можна розділити на 2 етапи - спершу встановлюється кріплення під батарею, а потім він просто навішується на кронштейни і підключається до подачі і обратки. Після цього залишиться тільки перевірити герметичність з'єднань і не забути закрити непотрібні отвори з боків. Якщо потрібне додавання додаткових секцій, то ця процедура виконується до установки кріплень в стіні.

Додавання секції

Для додавання додаткової секції до радіатора знадобиться 2 ніпеля з лівого і правого різьбленням з 2 сторін, також потрібні термостійкі прокладки для додаткової герметичності.

Інструкція по додаванню секції до батареї виглядає так:

• опалювальний прилад потрібно покласти на підлогу, стіл або будь-яку іншу горизонтальну поверхню;
• потім ніпелі вставляються в отвори на радіаторі, при цьому не забуваємо про прокладках;
• до них приставляється додаткова секція і повертаючи ніпелі секція поступово притискається до батареї;
• при цьому потрібно обидва ніпеля повертати поступово, буквально по 1-2 обороту, це необхідно для того, щоб секція не перекосилась і не деформувався метал колектора.

Після додавання секцій залишиться тільки перевірити герметичність стиків і можна переходити до установки опалювального приладу.

Установка і підключення радіатора

Найчастіше використовується тільки настінне кріплення для алюмінієвих радіаторів, їх вага в рази менше, ніж у чавунних, так що додаткова опора знизу просто не потрібна.

Число кріплень залежить від того, скільки секцій в опалювальному приладі, також кріплення встановлюються не тільки у верхній, а й в нижній частині приладу. При кількості секцій до 9 у верхній частині приладу встановлюється тільки 1 кріплення, а в нижній - 2. Більш докладні дані - в таблиці.

Залежність кількості кронштейнів від числа секцій радіатора

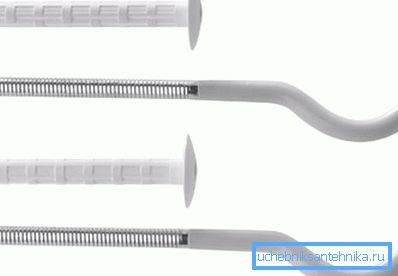

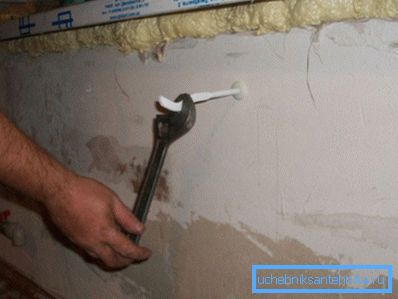

Що стосується того, як правильно встановити алюмінієвий радіатор опалення, то робота починається з розмітки отворів під кріплення. Незважаючи на малу вагу опалювального приладу використовувати найкраще анкерні кріплення. Під кріплення просто висвердлюється отвір, далі в нього вставляється пластикова частина, і потім в нього із зусиллям вставляється металевий кронштейн.

При цьому пластикова вставка розширюється і надійно фіксується за рахунок сили тертя. Цього цілком достатньо для того, щоб витримати навантаження не тільки від алюмінієвої, але і від більш важкої батареї.

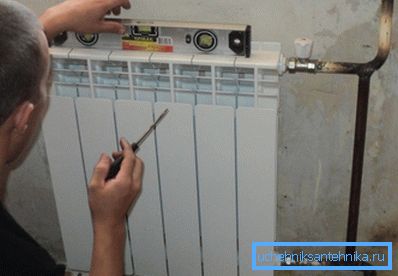

Після цього залишається тільки вирішити питання, як повісити алюмінієвий радіатор. Єдина вимога на цьому етапі - вирівняти його за будівельним рівнем. При сильному перекосі прогрів опалювального приладу суттєво погіршиться, а значить і тепловіддача стане менше.

При підключенні до подачі і обратке рекомендується використовувати кульові крани, для того, щоб при протіканні мати можливість оперативно перекрити доступ теплоносія в радіатор. Щоб робота опалювальної системи не порушилася знадобиться влаштування байпасу (перемички), що дозволить теплоносія циркулювати в обхід відключеного опалювального пристрою.

підлогові кронштейни

Такий тип кріплень використовується в тих випадках, коли стінка не володіє достатньою несучою здатністю або через розмір опалювального приладу немає сенсу підвішувати його (у випадку з невисокими радіаторами).

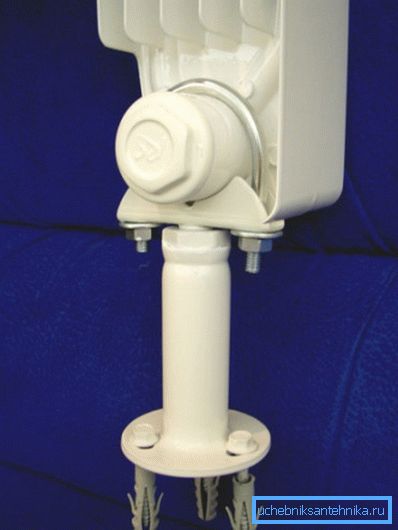

Конструкція кронштейнів такого типу схожа - це пластикова або металева ніжка з широкою підошвою (для більшої стійкості), у верхній частині є поглиблення для установки радіатора і фіксує скоба. Іноді замість скоби використовується невелика гнучка ланцюг (конструктивно схожа на ланцюг бензопили). Фіксація необхідна для того, щоб радіатор не впав при випадковому контакті з ним.

У випадку з покриттям кріпленням завдання, як встановлювати алюмінієві радіатори, вирішується простіше. При числі секцій до 12-15 знадобиться 2 кронштейна, при більшій кількості як мінімум 3. Кріплення розміщуються на підлозі, як правило, передбачена їх фіксація анкерами або звичайними саморізами (у випадку з дерев'яною підлогою).

Підлогове кріплення зазвичай використовується для невисоких або середньої висоти опалювальних приладів. При міжосьовій відстані понад 500 мм для надійності рекомендується поверху все ж прикріпити батарею до стіни. Саме кріплення в такому випадку необхідно тільки для стійкості опалювального приладу, все навантаження припадатиме на підлогу кронштейни.

На завершення

Процес установки алюмінієвих моделей практично не відрізняється від установки звичайних чавунних або біметалічних батарей. Використовуються ті ж види кріплень, та й технологія залишається тією ж. Крім стандартних настінних кронштейнів можуть застосовуватися і підлогові кріплення, іноді це єдиний можливий варіант установки. Запропонована інформація допоможе не тільки встановити батарею правильно, але і вибрати відповідний тип кріплення.

На відео в цій статті показано процес побудови та встановлення алюмінієвого радіатора.
